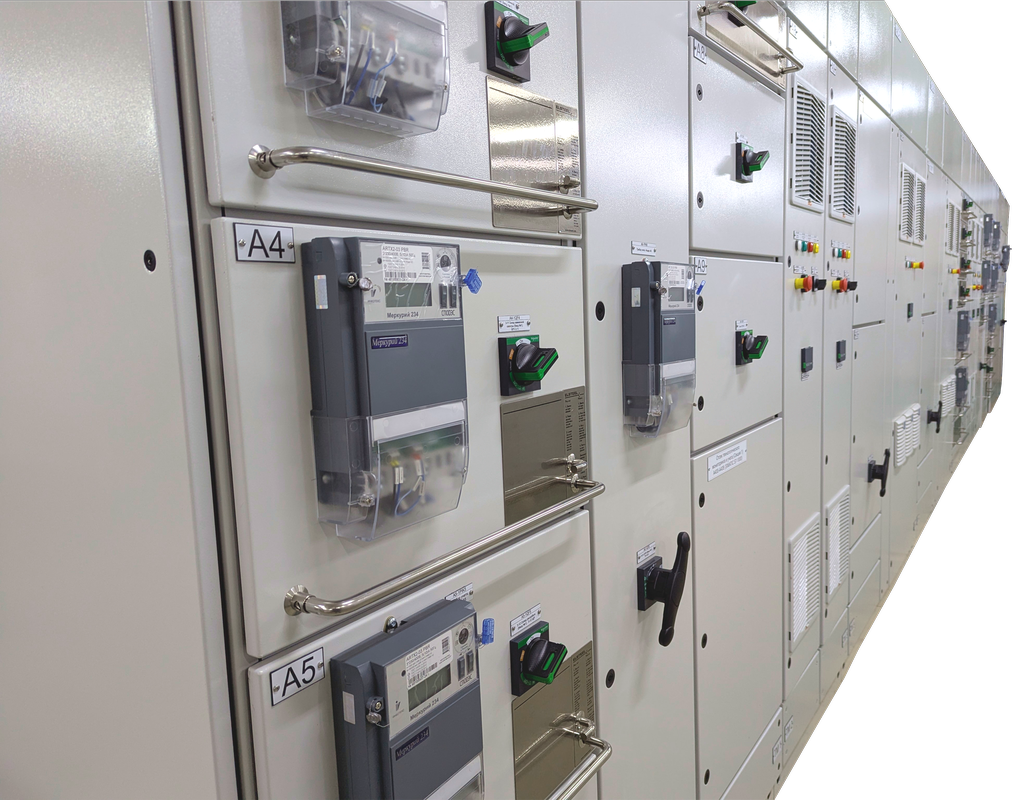

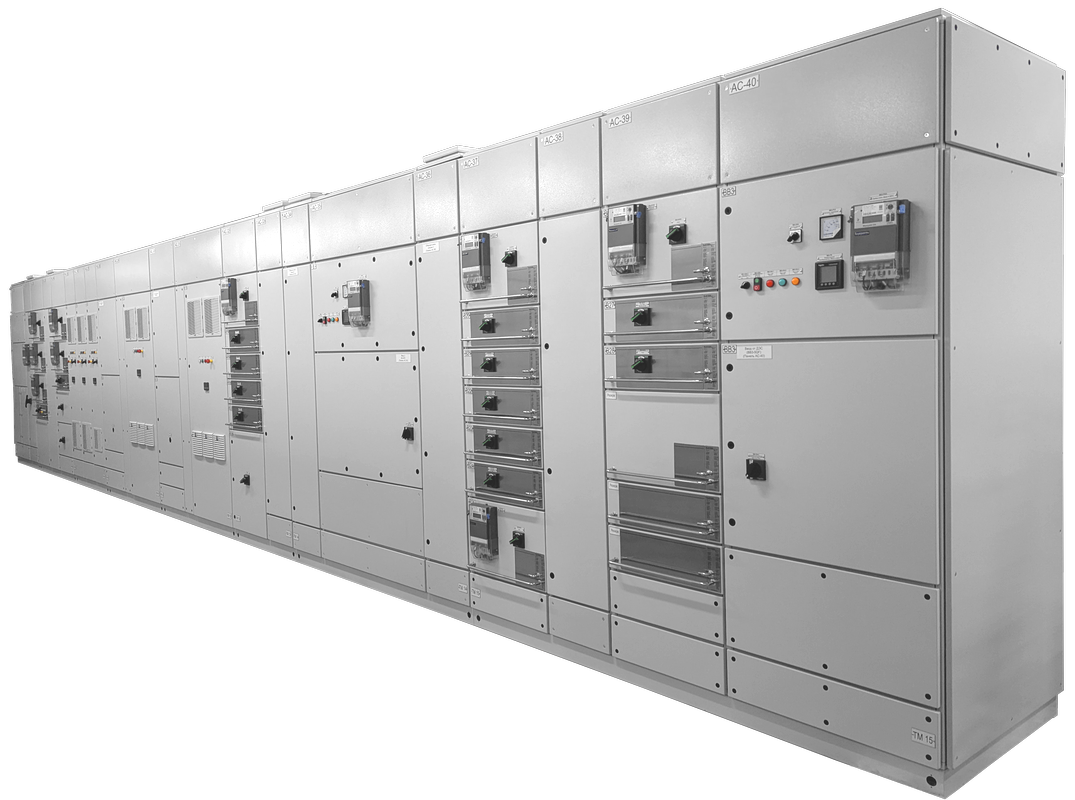

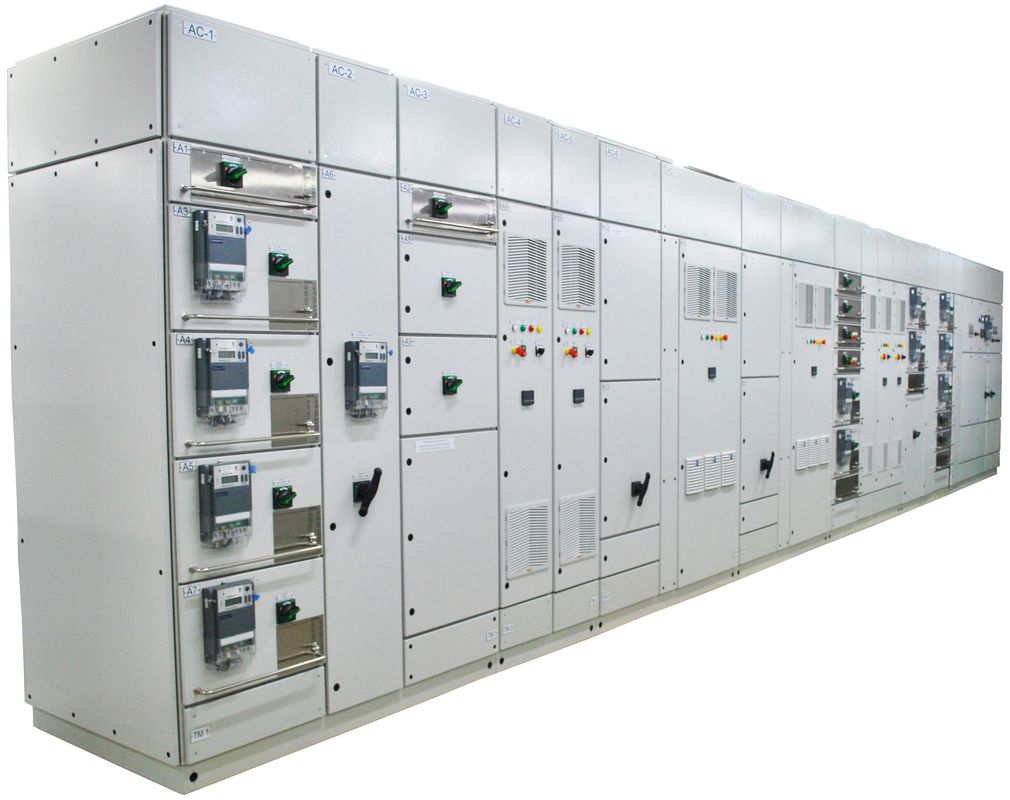

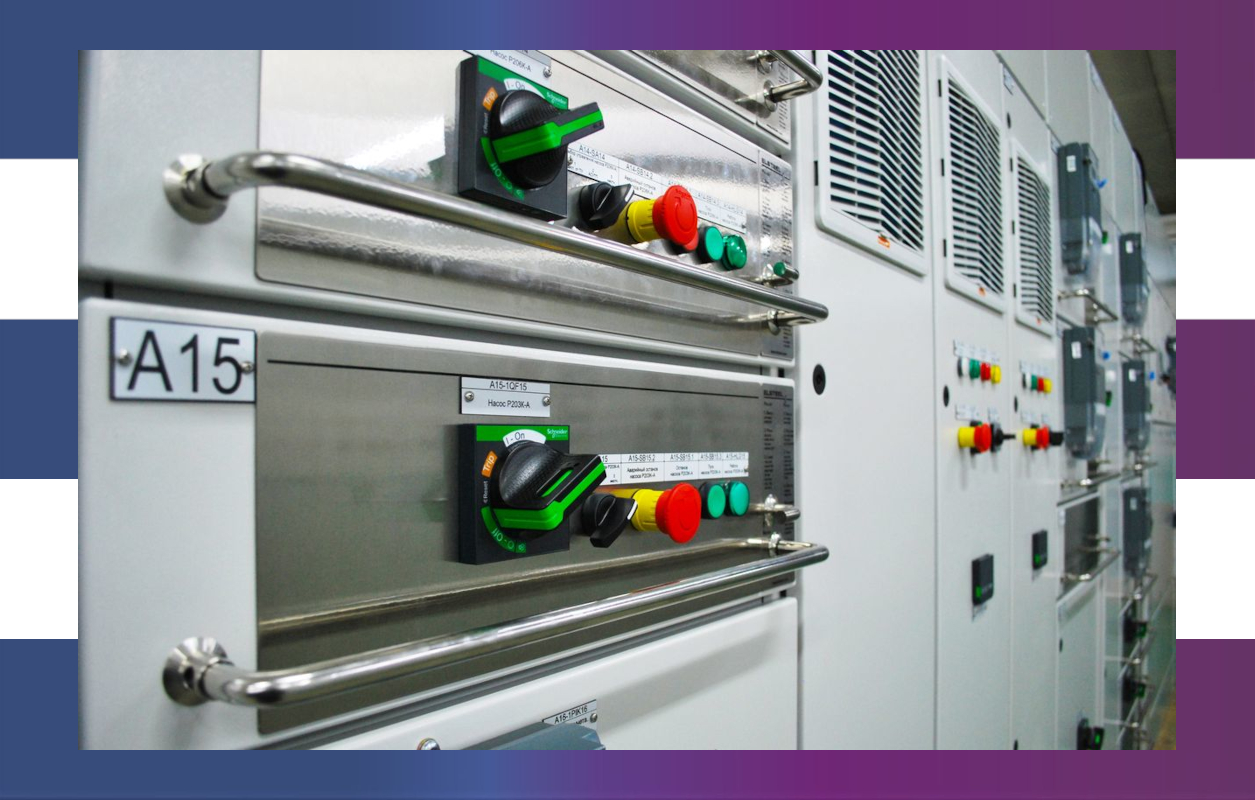

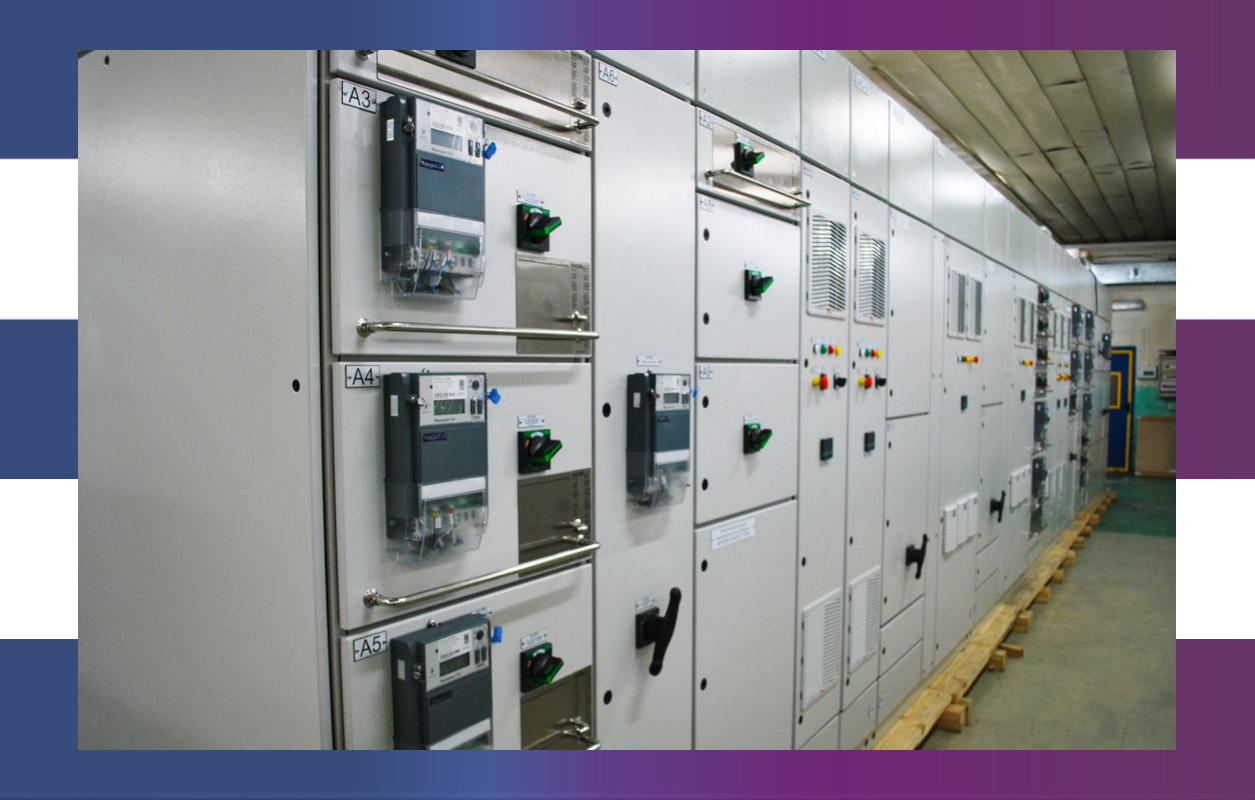

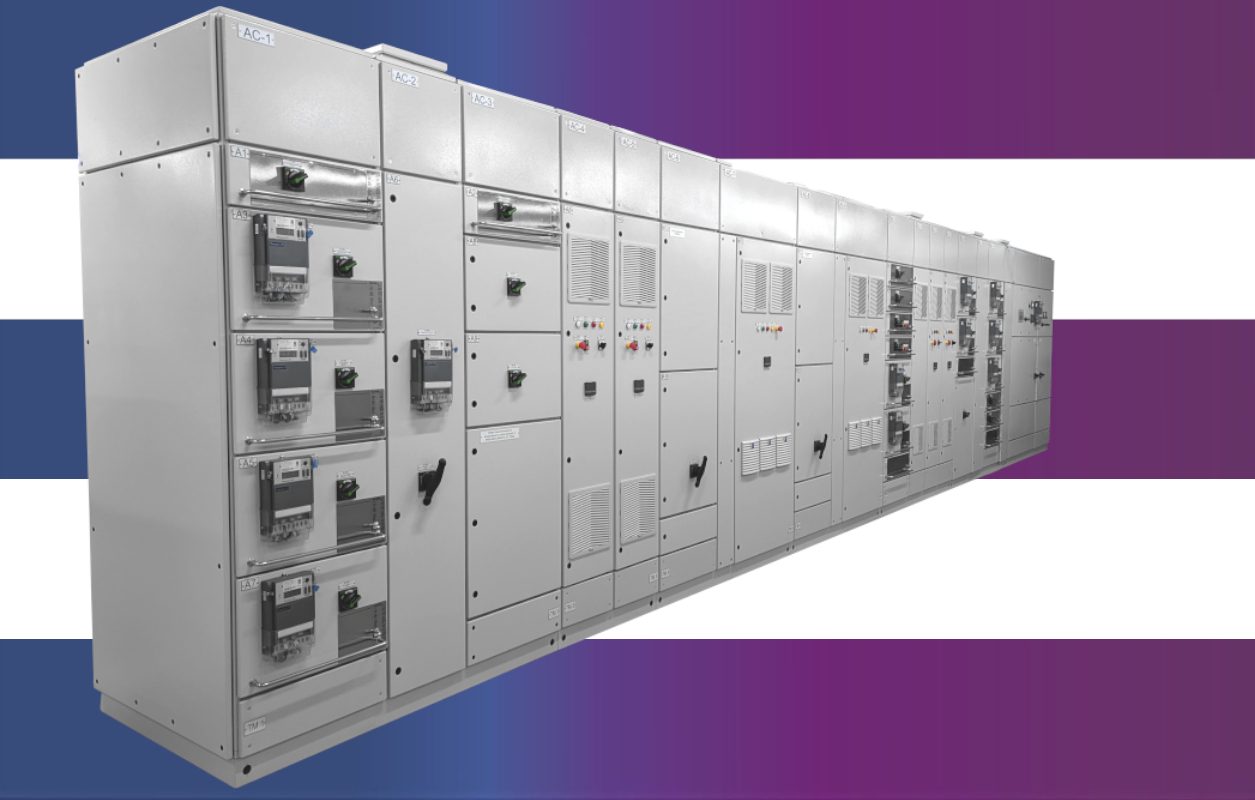

MCC (Motor Control Center) — это комплектное низковольтное распределительное устройство, предназначенное для централизованного управления, защиты и контроля электродвигателей и других электрических нагрузок. Обеспечивает безопасное включение, отключение, защиту от перегрузок, коротких замыканий, а также интеграцию с системами автоматизации.
Функции:
- запуск/ остановка электродвигателей (ручной и автоматический режимы)
- защита от перегрузок, короткого замыкания, фазных перекосов, перегрева;
- локальное и дистанционное управление;
- мягкий пуск и регулирование частоты вращения (с использованием soft-starterов или преобразователей частоты);
- световая и/или звуковая сигнализация режимов работы;
- индексация аварийных состояний;
- интеграция с системами АСУ ТП (через SCADA);
- «горячая» замена модулей (без снятия напряжения).
Функциональный состав:
- цепи распределения переменного тока;
- цепи управления;
- цепи сигнализации и индикации;
- цепи измерения и контроля;
- цепи связи и интеграции.
Конструктивный состав:
- панель ввода;
- пусковая панель;
- панель СВ и АВР;
- панель управления и сигнализации;
- панель кабельного ввода;
- панель связи.

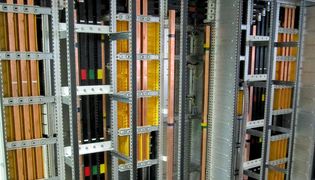

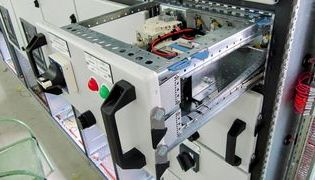

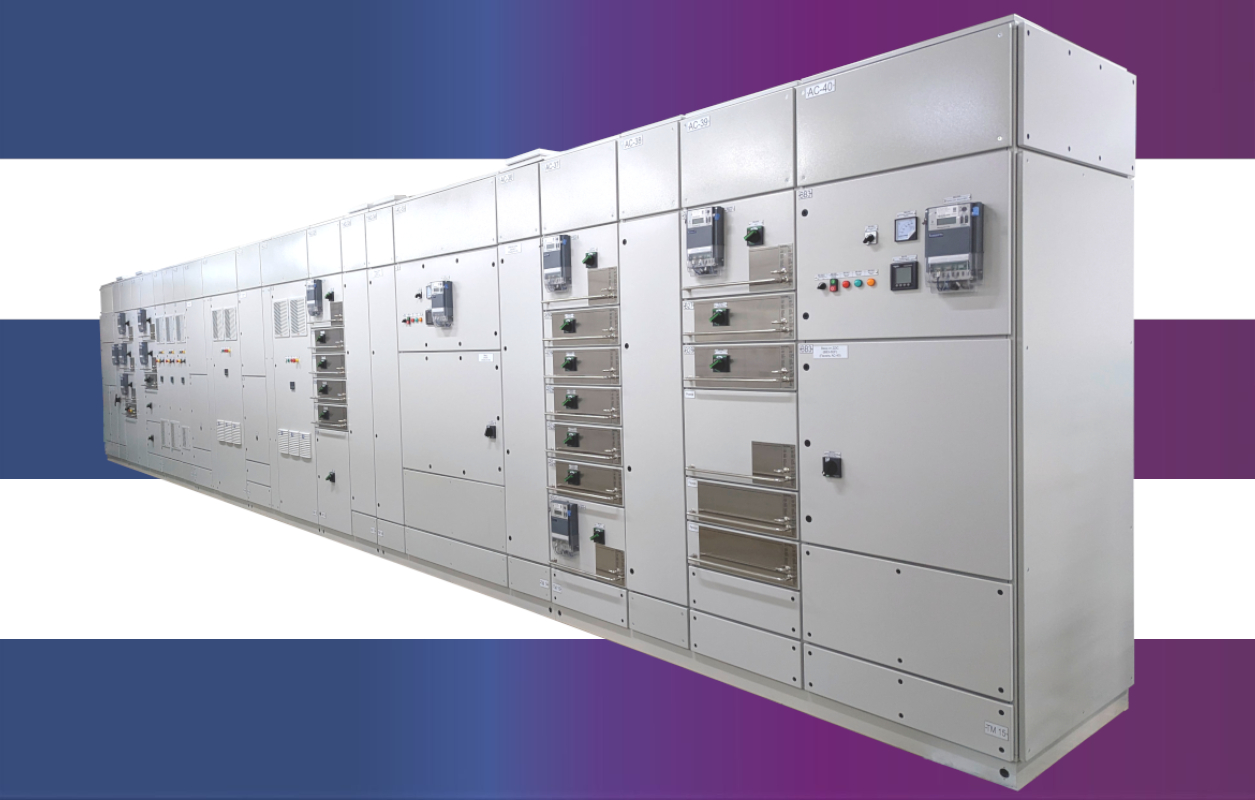

PCC (Power Control Center) — это комплектное низковольтное распределительное устройство, предназначенное для приёма, распределения, контроля и защиты электрической энергии на объектах промышленного, энергетического и инфраструктурного назначения. Устройство обеспечивает централизованное управление подачей питания к различным нагрузкам (в том числе MCC, распределительным щитам, технологическим системам), а также защиту линий и интеграцию с системами автоматизации и учета.
Функции:
- приём и распределение электроэнергии по отходящим линиям;
- защита питающих линий от КЗ и перегрузок;
- секционирование шин (одно, - двухстороннее питание);
- организация схем АВР;
- учёт электроэнергии;
- индикация и сигнализация состояния линий и аппаратов;
- встроенные системы измерения и передачи данных АСУ ТП.
Функциональный состав:
- силовые цепи;
- секционные цепи;
- измерительные цепи;
- цепи управления;
- сигнальные цепи;
- цепи связи.
Конструктивный состав:
- вводная панель;
- секционная панель;
- распределительная панель;
- панель мониторинга;
- панель сигнализации и автоматики;
- панель связи;
- панель кабельных вводов/выводов.
Технические характеристики:
- Расчётное напряжение: 690В;
- Напряжение цепей управления: 24VDC/220VDC/~24VAC/~220VAC;
- Номинальный ток нагрузки: До 7200А;
- Частота: 50/60Гц;
- Номинальная отключающая способность короткого замыкания Ics(IEC/EN60947) при 400/415В, 50/60Гц: Icu=100kA;
- Номинальная включающая способность короткого замыкания Icm при 400/415В, 50/60Гц: Icm=220kA;
- Тип исполнения: Напольный;
- Цвет RAL: 7035;
- Ввод присоединений: Снизу, сверху;
- Форма секционирования: До 4b;
- Степень защиты: До 55 IP.
Устройство:
Устройства представляют собой рамную сборную металлическую конструкцию ELSTEEL, покрытую порошковой краской, с выполненным разделением по форме 3a, 4b. В нижней и кабельных отсеках устройства, установлены шины заземления PE. Подключение кабелей осуществляется в нижней части распределительного устройства. Данные устройства проходят обязательный Type test с целью установления, принадлежности устройств предъявляемым к ним требованиям, и полностью удовлетворяют требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 и международной электротехнической комиссии (МЭК) ГОСТ IEC 61140-2012.
