Комплектные трансформаторные подстанции

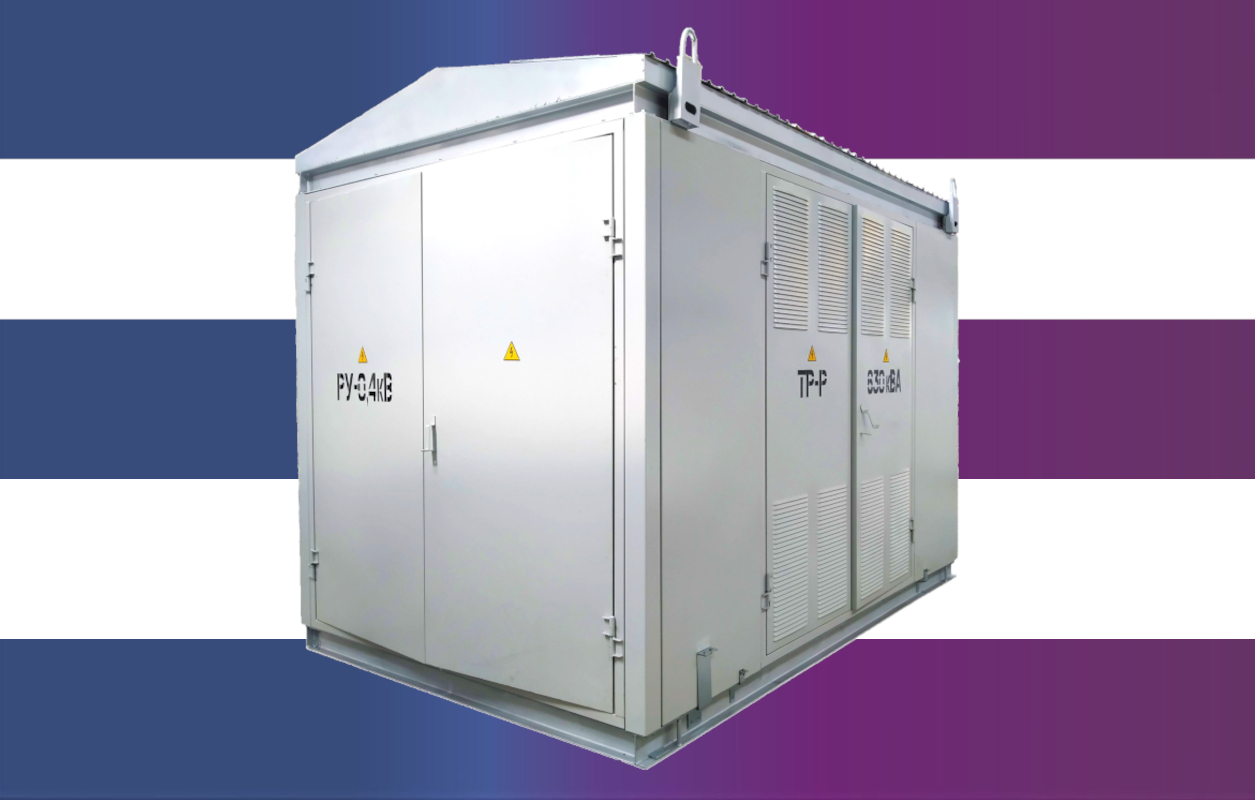

Комплектная трансформаторная подстанция 2КТП-1000/6/0,4 с двумя трансформаторами по 1000кВА, укомплектованная оборудованием (в дальнейшем подстанция) в составе:

    • 2 силовых трансформатора по 1000кВА;
    • высоковольтное устройство РУВН-6кВ;
    • низковольтное устройство РУНН-0,4кВ.

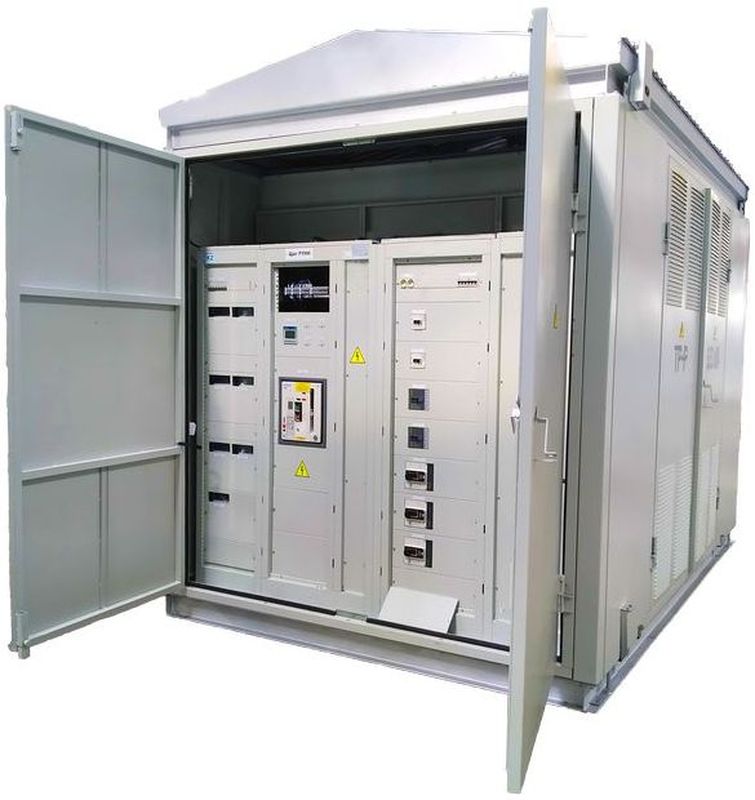

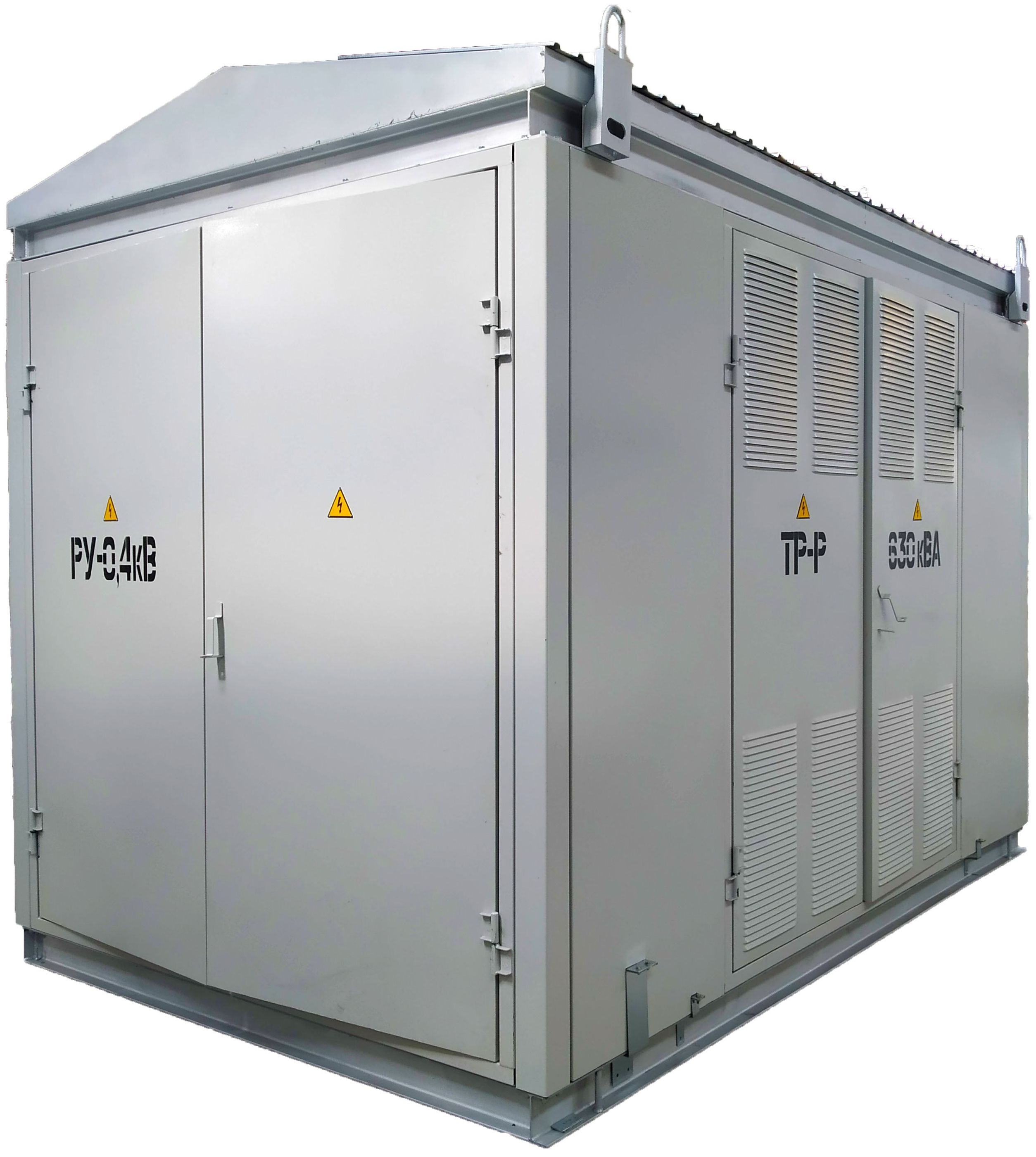

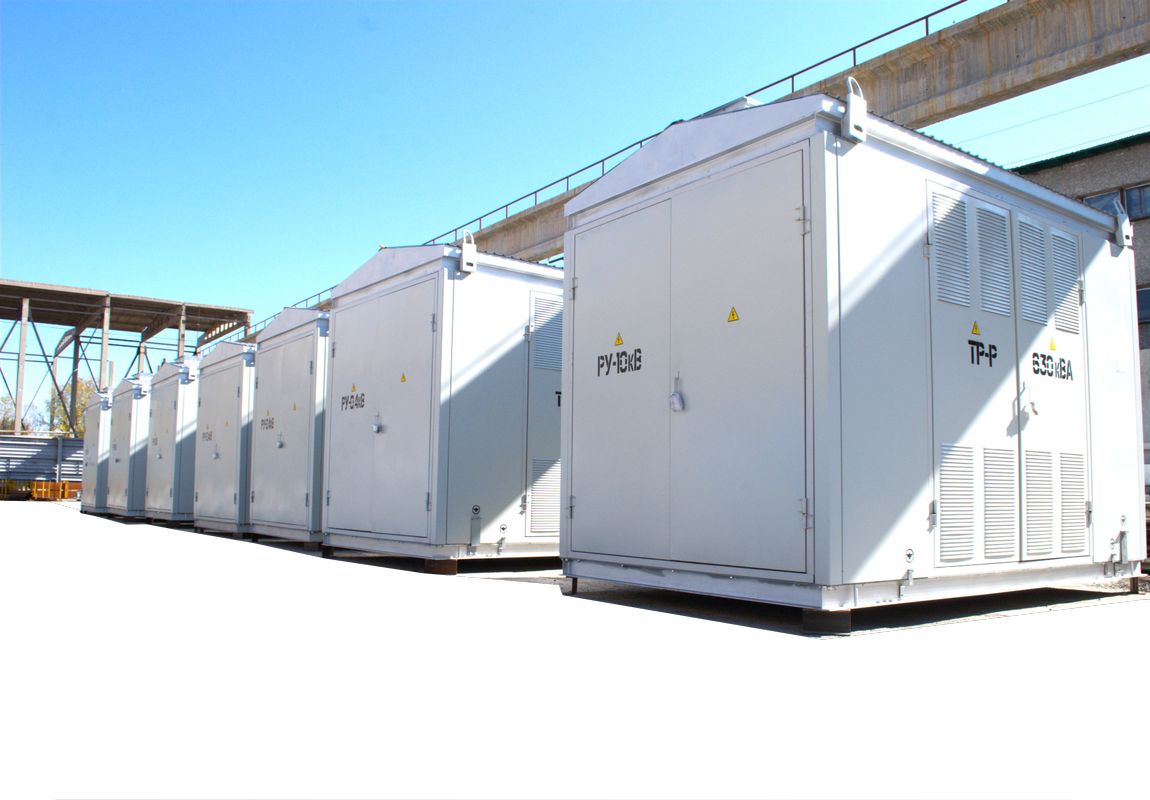

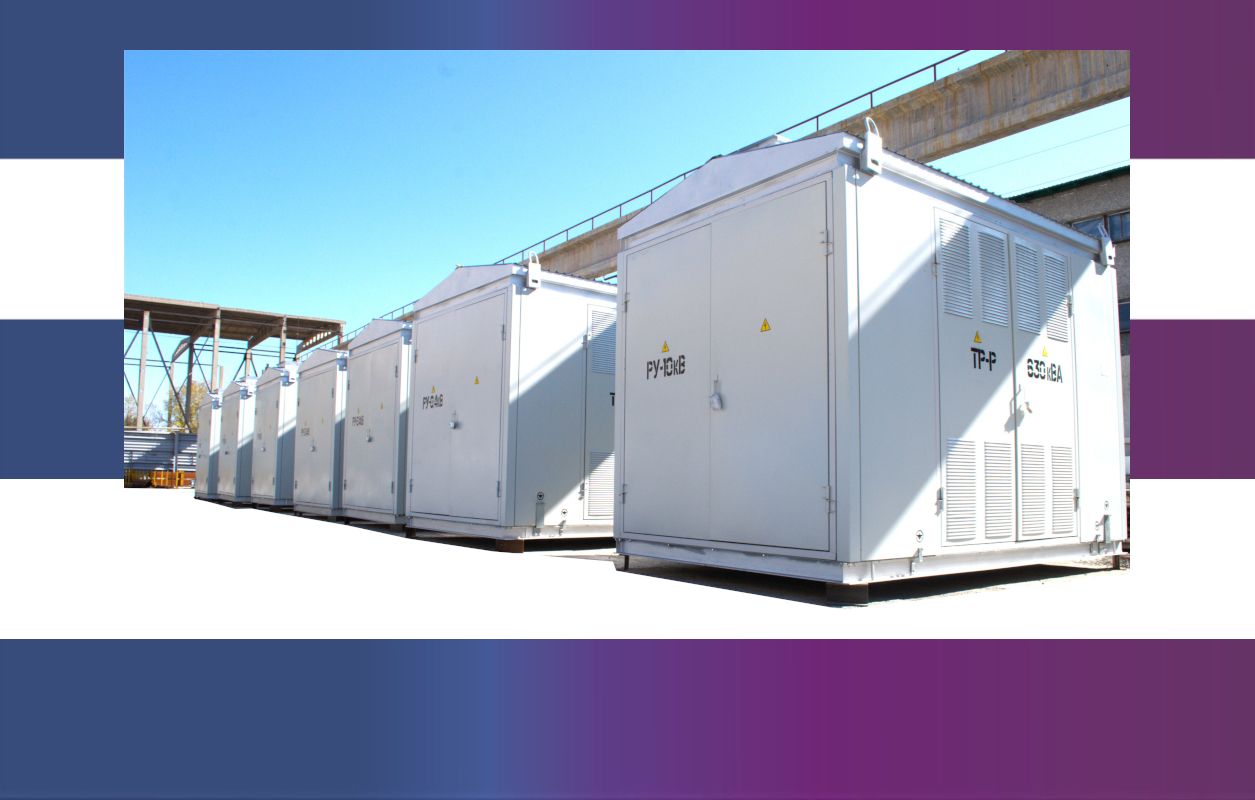

КТП представляет собой мобильное здание неразборного типа. Предназначена для эксплуатации внутри или вне населенных пунктов под прямым воздействием атмосферных осадков. Внутри подстанции установлено распределительное оборудование и силовые трансформаторы.



Подстанция предназначена для электроснабжения различных потребителей, в том числе:

Нефтегазовая отрасль Транспортная инфраструктура Производственные предприятия Горнодобывающая отрасль



Состав изделия

Подстанция представляет собой модульное здание, смонтированное на каркасе. Каркас и стены изготовлены из прокатной стали, покрытой порошковой полиэфирной краской, крыша – из оцинкованной прокатной стали. Каркас сваривается из труб прямоугольного сечения, к которым приварены стены из листового металла. Погрузочно-разгрузочные работы должны проводиться в соответствии с требованиями ГОСТ 12.3.009-76.

Подстанция соответствует требованиям стандарта СТ РК 2703-2015.

Общие требования безопасности в части производственного оборудования соответствуют требованиям ГОСТ 12.2.003.



Функциональный состав подстанции:

  • схема энергетическая здания КТП;
  • 2 силовых трансформатора по 1000кВА;
  • высоковольтное устройство РУВН 6кВ;
  • низковольтное устройство РУНН 0,4кВ.

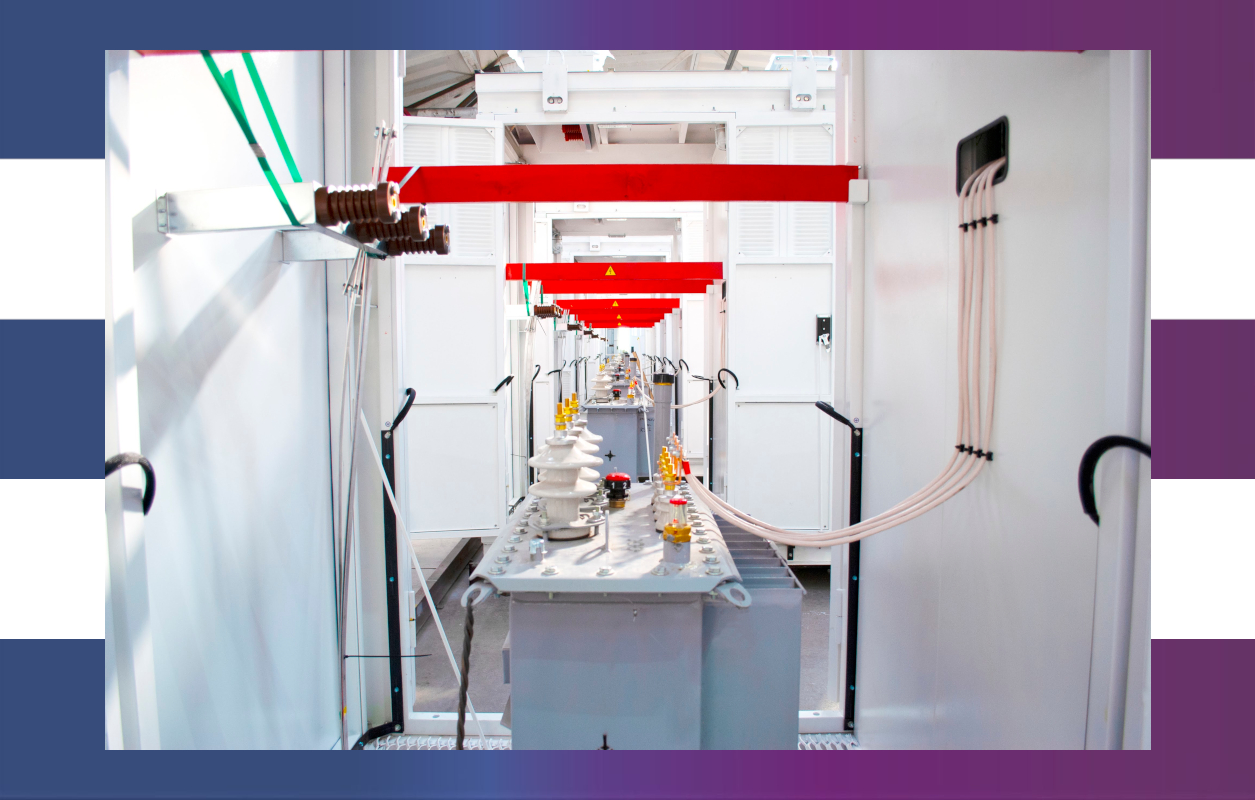

Внутри здание имеет металлические перегородки. Отсек трансформатора отделен от отсека РУВН-6кВ и отсека РУНН-0,4кВ. Доступ в каждый отсек осуществляется через ворота.

Перечень оборудования:

  1. Низковольтное устройство РУНН-0,4кВ;
  2. Силовой трансформатор до 4000кВА;
  3. Высоковольтное устройство РУВН-6кВ.

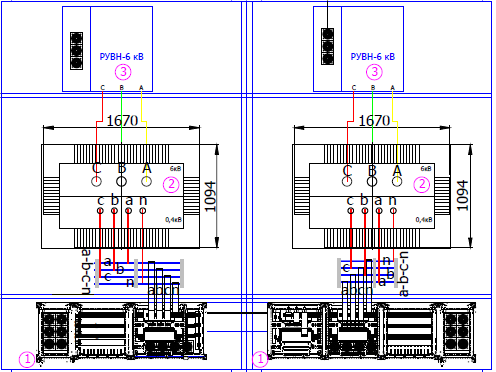

Компановка подстанции с установленным оборудованием.

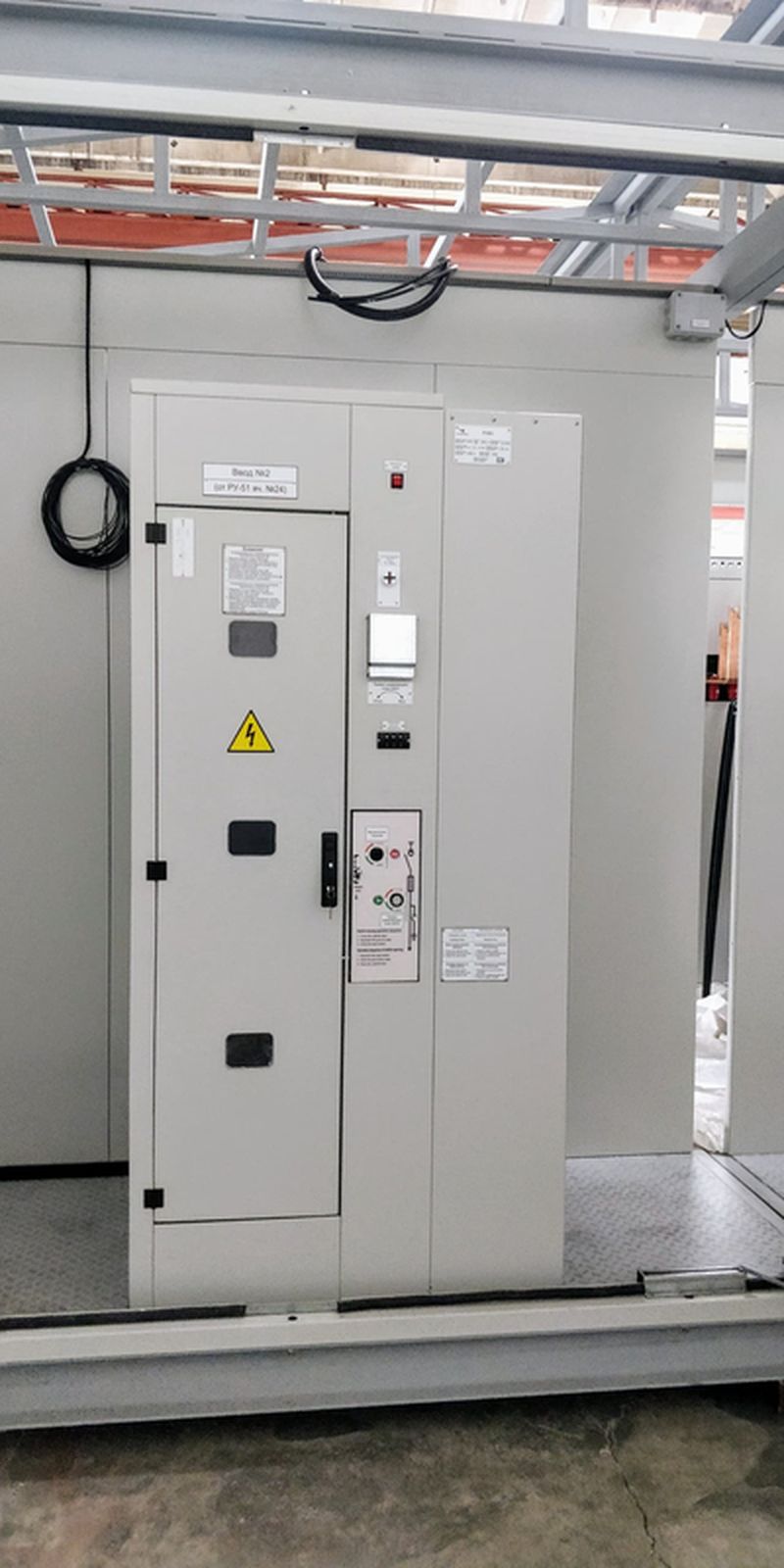

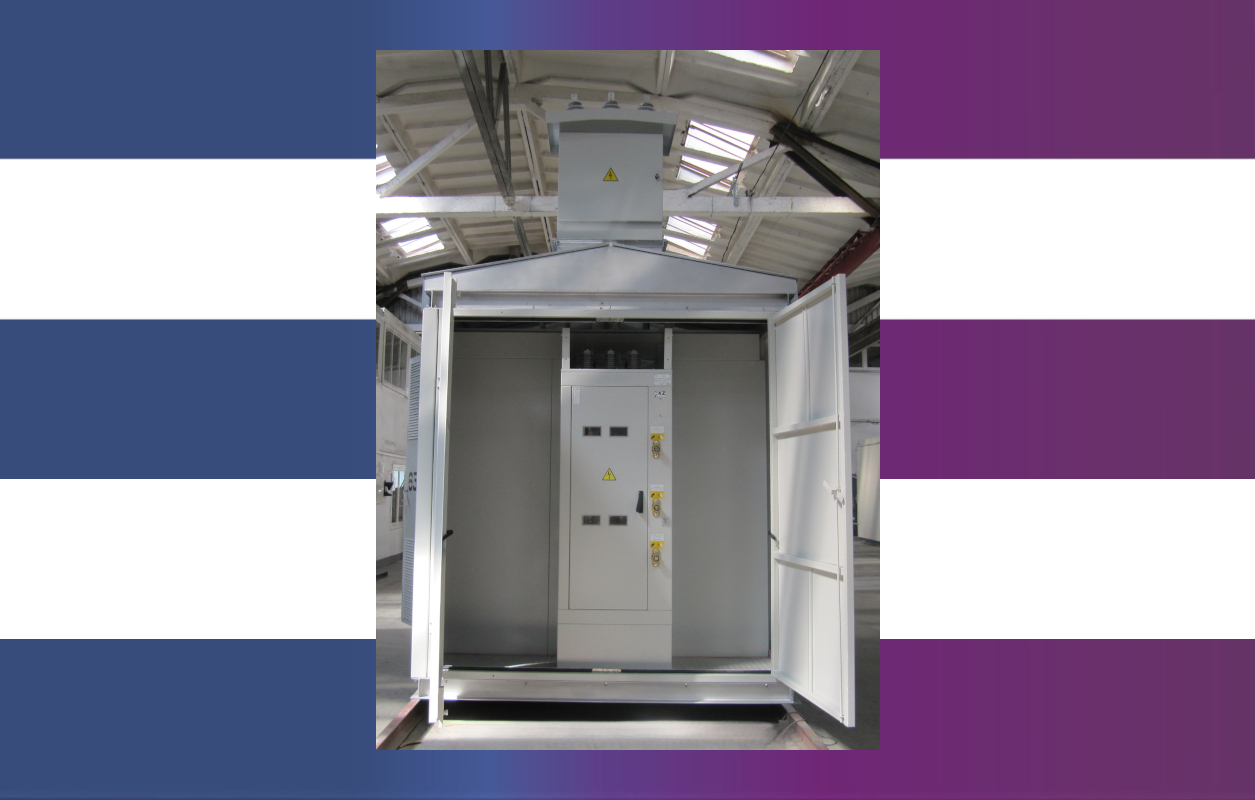

1. Шкаф КСО РУВН-6кВ предназначен для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц на номинальное напряжение 6 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью. Защита отходящего присоединения осуществляется с помощью плавкого предохранителя.

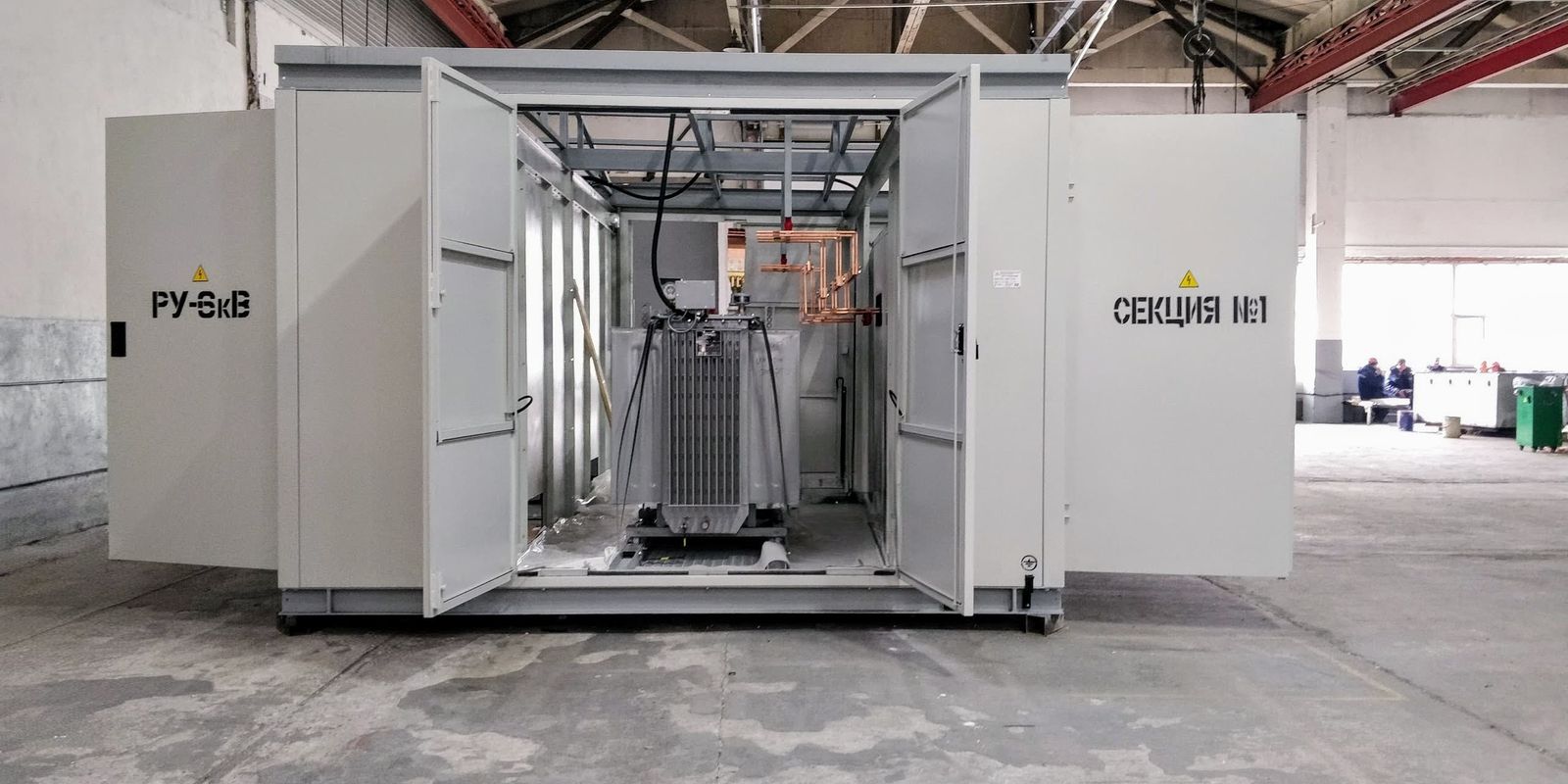

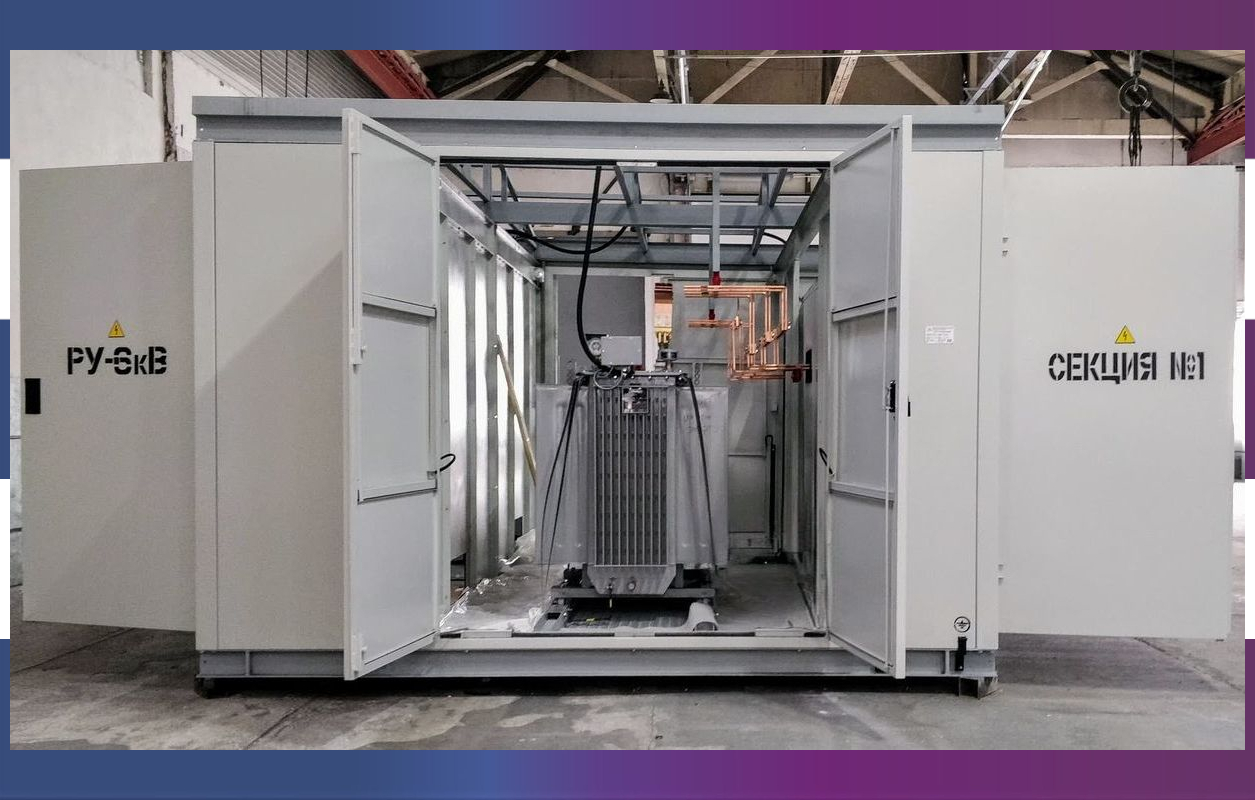

2. Трансформатор ТМГ-1000/6 — силовой трехфазный трансформатор масляный герметичный. Изготавливается для нужд энергетики и собственных нужд электростанций. Трансформаторы с естественным масляным и естественным воздушным охлаждением используются для питания населенных пунктов, расположенных в широтах с непостоянным климатом.

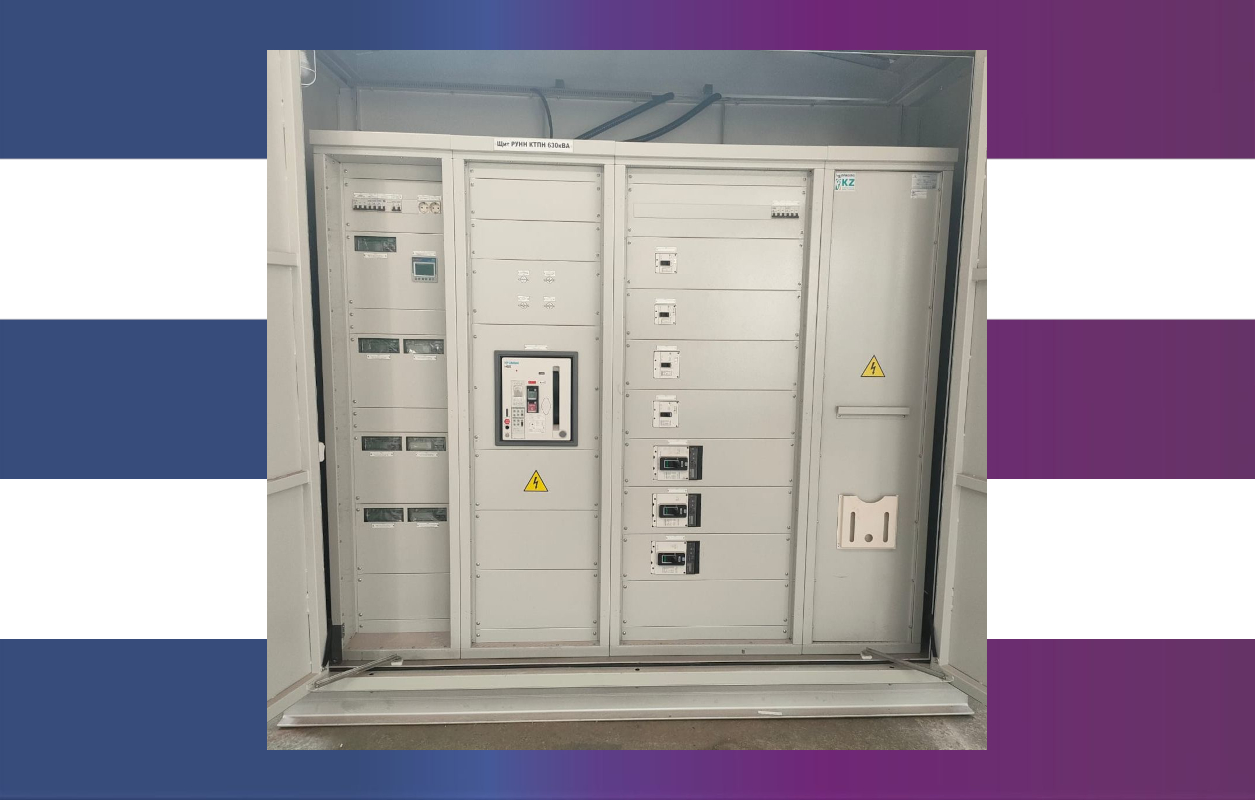

3. РУНН предназначен для приема и распределения электроэнергии переменного тока напряжением 380В, промышленной частоты 50Гц. РУНН предназначен для эксплуатации в условиях промышленной атмосферы.

Технические характеристики:

Наименование параметра Значение параметров
Мощность силового трансформатора, кВА 25 160 250 400 630 1000 1250 1600
Номинальное напряжение на стороне ВН, кВ 6,0; 10,0
Наибольшее рабочее напряжение на стороне ВН 7,2; 12,0
Номинальное напряжение на стороне НН, кВ 0,4
Ток сборных шин (на стороне НН), кА 0,15 0,23 0,36 0,58 0,91 1,44 1,81 2,31
Ток термической стойкости ВН, кА (в течение 1 с) 16, 21, 25
Ток электродинамической стойкости на стороне ВН, кА 51,0
Ток термической стойкости на стороне НН, кА (в течение 1 с) 10 25 30 50
Степень защиты IP34



Работа подстанции обеспечивается в следующих условиях:

  • высота над уровнем моря должна быть не более 1000м;
  • температура окружающего воздуха от минус 60 °С до плюс 40 °С;
  • относительная влажность воздуха 100 % при плюс 25 °С;
  • скорость ветра – не более 50 м/с;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
