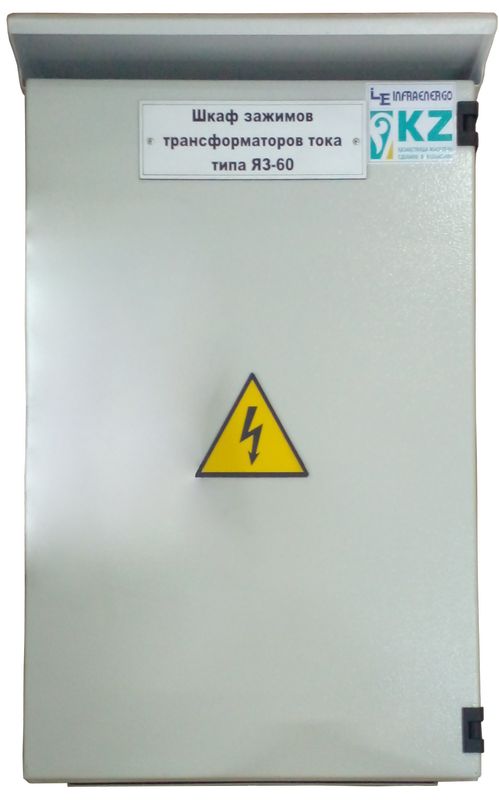

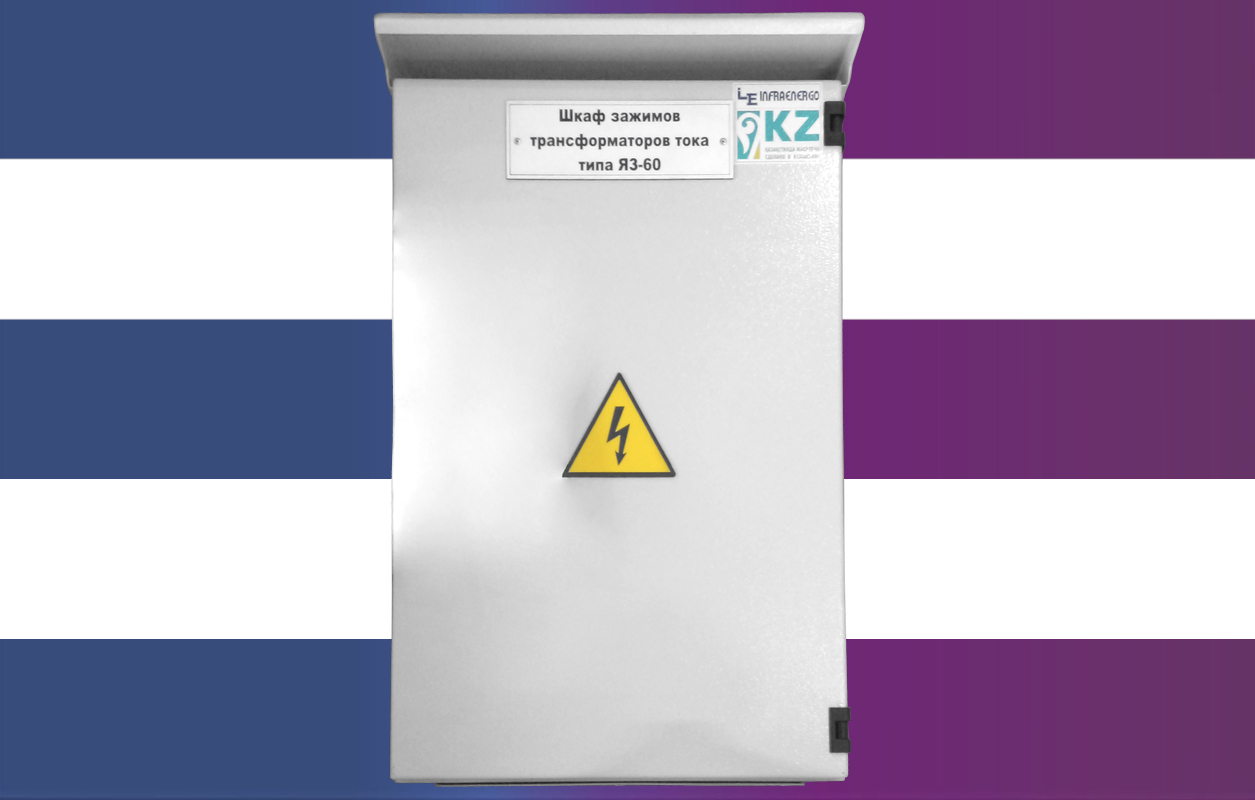

Ящик зажимов (ЯЗ-60)

Шкаф является промежуточным элементом между выключателем среднего напряжения и оборудованием подстанции. Предназначен для соединения вторичных цепей ОРУ электростанции и оборудование подстанции. Шкаф предназначен для установки вне помещений и предназначен для эксплуатации в условиях промышленной атмосферы.

Ящик зажимов функционально состоит из:

  • зажимов для внешнего подключения:
  • цепей обогрева и освещения.



Габаритные размеры устройства:

  • высота 600 мм:
  • ширина 400 мм:
  • глубина 250 мм:
  • масса устройства не более 50-ти кг.





Области применения:

объекты подстанций предприятия энергетики ЖКХ железнодорожный транспорт машиностроительная отрасль



Технические характеристики:

Характеристика  Значение
Вид, частота тока AC, 50Гц
Номинальный ток  16А
Номинальное рабочее напряжение главной цепи 220B AC
Номинальное напряжение вспомогательной цепи 220B AC, 50Гц
Номинальное напряжение изоляции главной цепи 500B
Номинальное напряжение изоляции вспомогательной цепи  500B
Степень защиты  IP54
Система заземления  TN-S
Вид внутреннего разделения 1
Тип электрических соединений функциональных блоков  FFF



Исполнение шкафа зажимов выключателей:

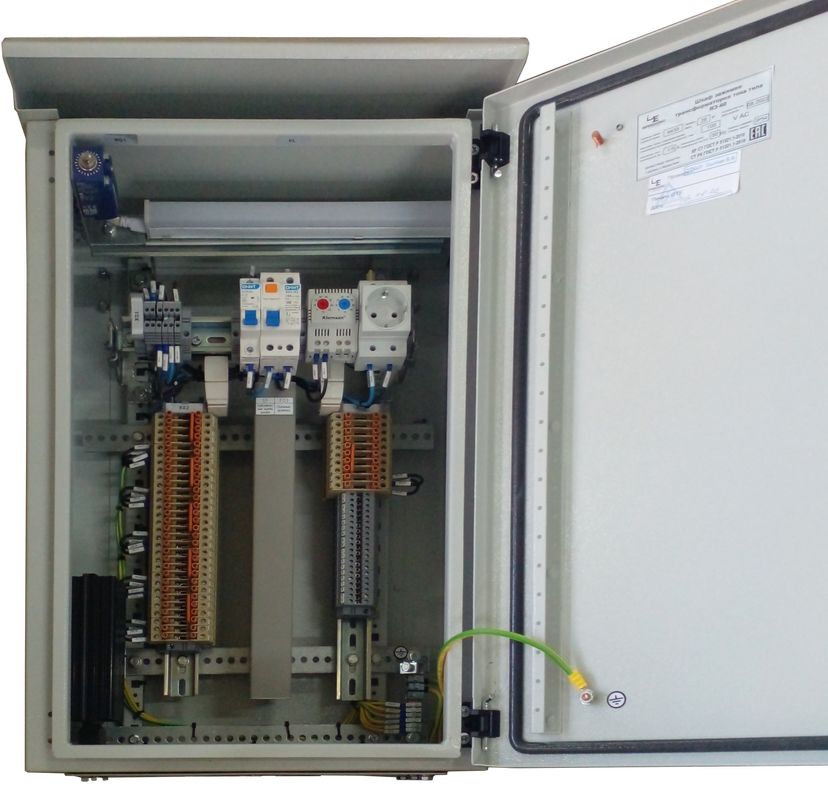

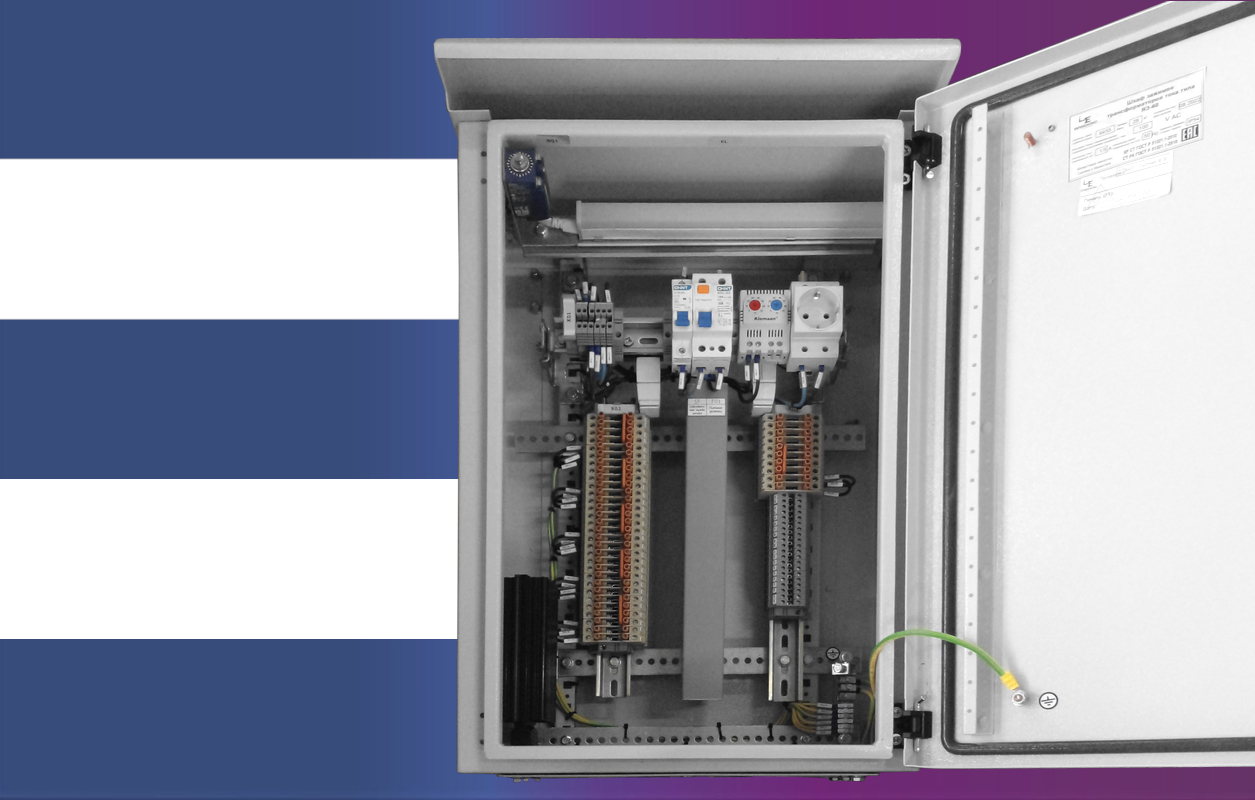

Устройство представляет собой цельнометаллический сварной корпус с выполненным разделителем по форме 1. На задней стене корпуса установлены металлические направляющие, к которым прикреплено оборудование шкафа. На двери установлен запирающийся на ключ замок. При производстве, оборудование может быть укомплектовано устройствами фирмой производителем по волеизъявлению заказчика.
