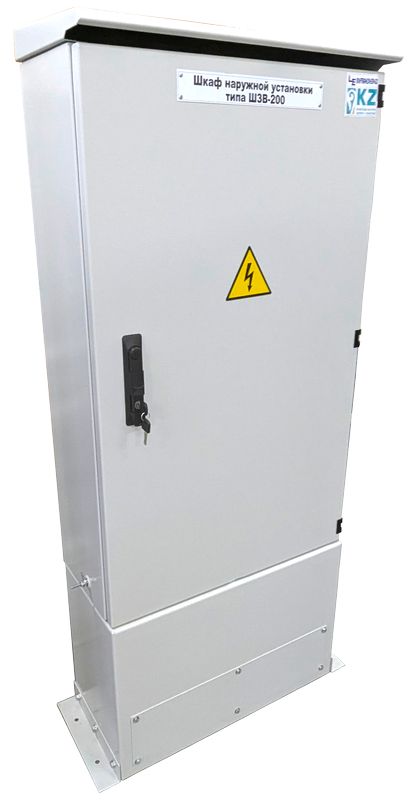

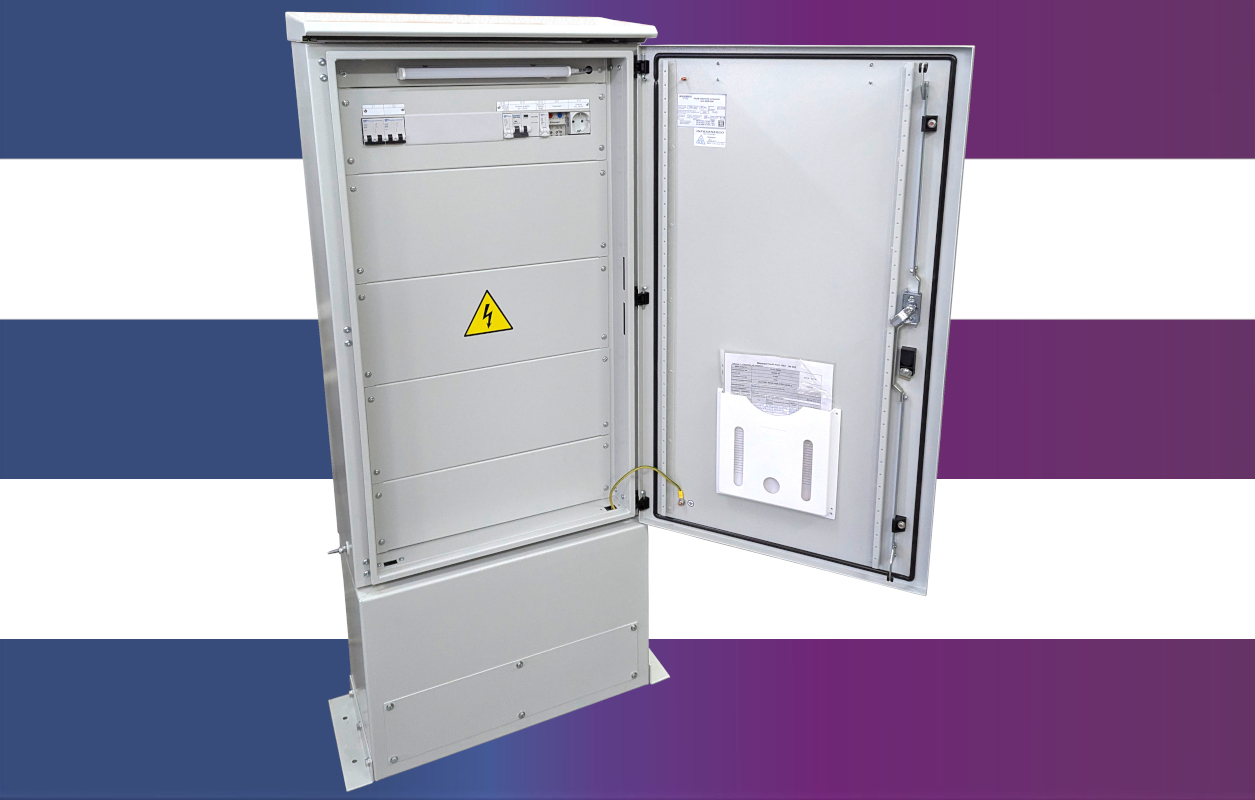

Шкаф зажимов выключателя (ШЗВ-90/120/200)

Шкаф является промежуточным элементом между выключателем и оборудованием подстанции. Предназначен для соединения вторичных цепей ОРУ электростанции и оборудования подстанции. Шкаф предназначен для установки вне помещений и эксплуатации в условиях промышленной атмосферы.

Шкаф зажимов выключателей применяется для:

  • осуществление подключения вторичных цепей высоковольтных трансформаторов напряжения на подстанциях ОРУ;
  • группирование подключения жил контрольных кабелей и кабелей управления;
  • объединение и разветвление вторичных и силовых цепей.

Шкаф функционально состоит из:

  • зажимов внешнего подключения;
  • цепей обогрева и выключения.





Технические характеристики:

Характеристика  Значение
Вид, частота тока AC, 50Гц
Номинальный ток  16А
Номинальное рабочее напряжение главной цепи 220B, AC
Номинальное напряжение вспомогательной цепи 220B, AC, 50Гц
Номинальное напряжение изоляции главной цепи 500B
Номинальное напряжение изоляции вспомогательной цепи 500B
Степень защиты IP54
Система заземления  TN-S
Вид внутреннего разделения 1
Тип электрических соединений функциональных блоков FFF



Исполнение шкафа зажимов выключателей:

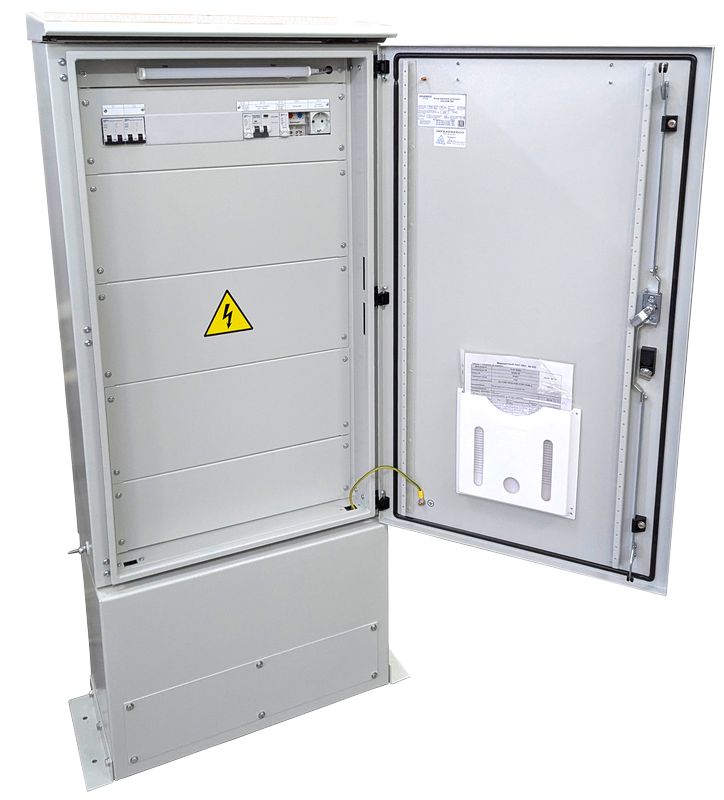

 Устройство представляет собой цельнометаллический стальной корпус с выполненным разделителем по форме  1. На задней стене корпуса установлены металлические направляющие, к которым прикреплено оборудование шкафа. На двери установлен запирающийся на ключ замок.

Габаритные размеры устройства:

  • высота 1000 мм;
  • ширина 600 мм;
  • глубина 250 мм;
  • масса устройства не более 50-ти кг.
