Шкаф питания цепей обогрева выключателей (ШОВ-2)



Шкаф предназначен для распределения переменного тока обогрева выключателя и питания катушки включения и для установки вне помещений на открытых распределительных устройствах электростанций и подстанций. Оборудование предназначено для эксплуатации в условиях промышленной атмосферы и имеет защитное покрытие, обеспечивающее продолжительную эксплуатацию в условиях воздействия климатических факторов внешней среды.

Шкаф обогрева выключателей может использоваться для:

  • обогрева выключателей и их приводов;
  • снабжение электроэнергией моторных приводов выключателей и разъединителей.

Устройство функционально состоит из:

  • цепей распределения переменного тока;
  • цепей обогрева и освещения.

Габаритные размеры устройства:

  • высота 1400 мм;
  • ширина 600 мм;
  • глубина 270 мм;
  • масса устройства не более 50-ти кг.

Технические характеристики:

Характеристика  Значение
Вид, частота тока AC, 50Гц
Номинальный ток  250А
Номинальное рабочее напряжение главной цепи 380 B AC
Номинальное напряжение вспомогательной цепи 220 B AC, 50Гц
Номинальное напряжение изоляции главной цепи 500 B
Номинальное напряжение изоляции вспомогательной цепи 500 В
Полный ток отключения отходящих автоматов  Icu=6кА
Степень защиты IP54
Система заземления  TN-S
Вид внутреннего разделения 1
Тип электрических соединений функциональных блоков FFF

Исполнение шкафа обогрева выключателей:

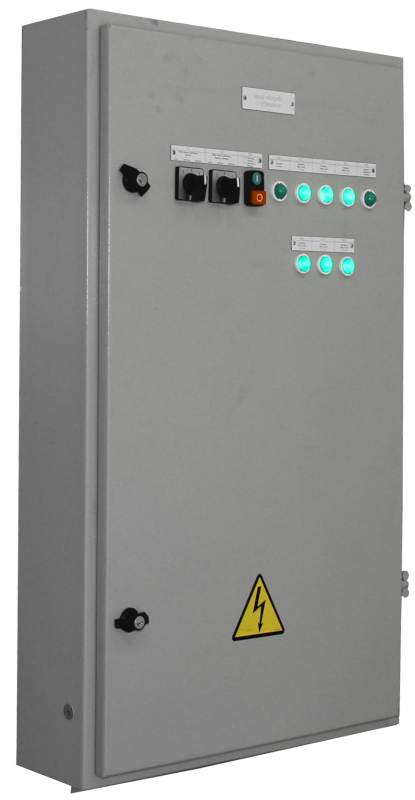

Устройство представляет собой цельнометаллический стальной корпус с выполненным разделителем по форме 1. На двери установлен запирающийся на ключ замок.
