Шкаф является промежуточным элементом между трансформаторами напряжения и оборудованием подстанции. Предназначен для обеспечения видимого разрыва и защиты вторичных цепей трехфазных трансформаторов напряжения открытых и закрытых распределительных устройств. Шкаф предназначен для установки на открытом воздухе и эксплуатации в промышленной атмосфере. Используется для управления, автоматизации, защиты, контроля, измерения и сигнализации электростанций.
Общее назначение электрических шкафов наружной установки - обеспечение условий для безотказной работы электрооборудования. Они должны гарантировать сохранность и исправность установленного внутри оборудования, а также защищать от влаги, ветра, ультрафиолетового излучения и несанкционированного доступа.
Шкаф наружной установки функционально состоит из:
- зажимов внешнего подключения;
- цепей сигнализации состояния автоматических выключателей;
- цепей обогрева и выключения.
Технические характеристики:
- Вид тока, частота: AC, 50ГЦ;
- Номинальный ток: 5А;
- Номинальное рабочее напряжение главной цепи: 100В AC;
- Номинальное вспомогательное напряжение вспомогательное цепи: 220В AC, 50Гц;
- Номинальное напряжение изоляции главной цепи: 500В;
- Номинальное напряжение изоляции вспомогательной цепи: 500В;
- Схема антиконденсатного устройства: HG 140 series 55W;
- Степень защиты: IP54;
- Система заземления: TN-S;
- Вид внутреннего разделения: 1;
- Тип электрических соединений функциональных блоков: FFF.
Габаритные размеры:
- высота 1200 мм;
- ширина 600 мм;
- глубина 250 мм;
- масса устройства: не более 60-ти кг.
Исполнение шкафа наружной установки:

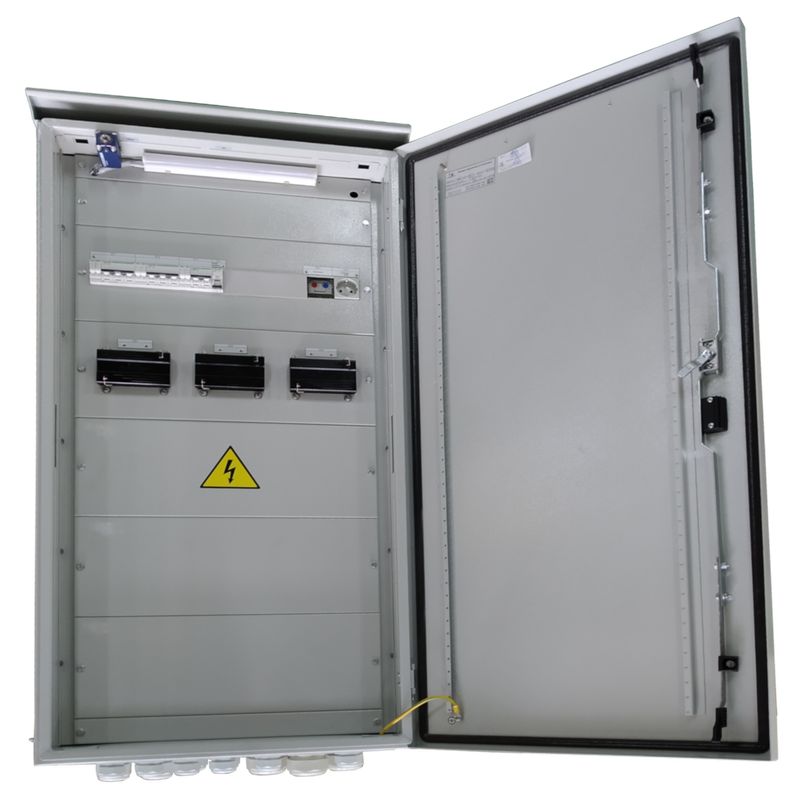

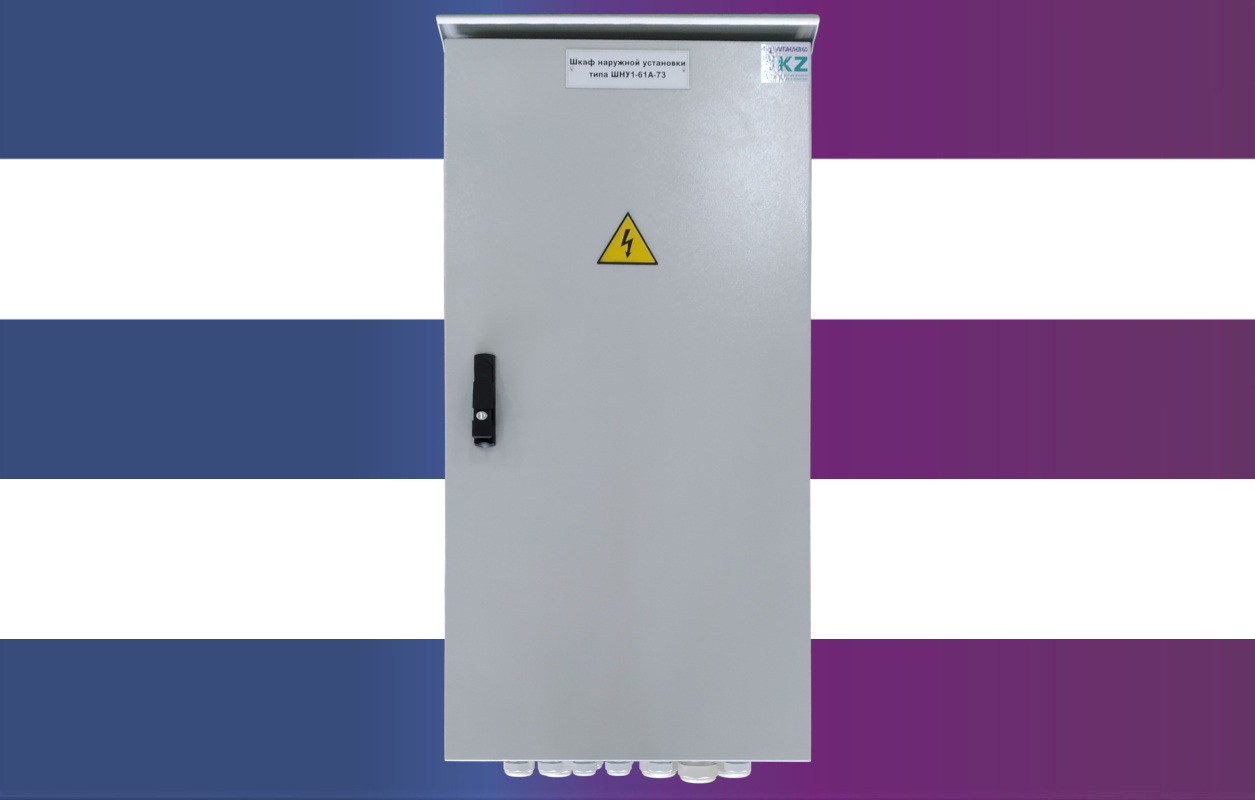

Устройство представляет собой цельнометаллический сварной корпус с выполненным разделением по форме 1. На задней стене корпуса установлены монтажные рейки, к которым прикреплено оборудование шкафа. На дверях установлены запирающиеся на ключ замки. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК-60439-1-92). Шкаф соответствует требованиям ТР ТС 004/2011 Технического регламента о безопасности низковольтного оборудования, ГОСТ 12.2.007.0, СТ РК ГОСТ Р 51321.1-2010, а также требованиям «Правила технической безопасности эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей».
