Шкаф предназначен для распределения постоянного тока, управления разъединителями приводов и заземляющих ножей, организации цепи блокировки и сигнализации. Шкаф предназначен для установки вне помещений и эксплуатации в условиях промышленной атмосферы.
Шкаф функционально состоит из:
- цепей оперативного питания постоянного тока;
- цепей управления приводами;
- цепей блокировки и сигнализации;
- цепей обогрева и освящения.

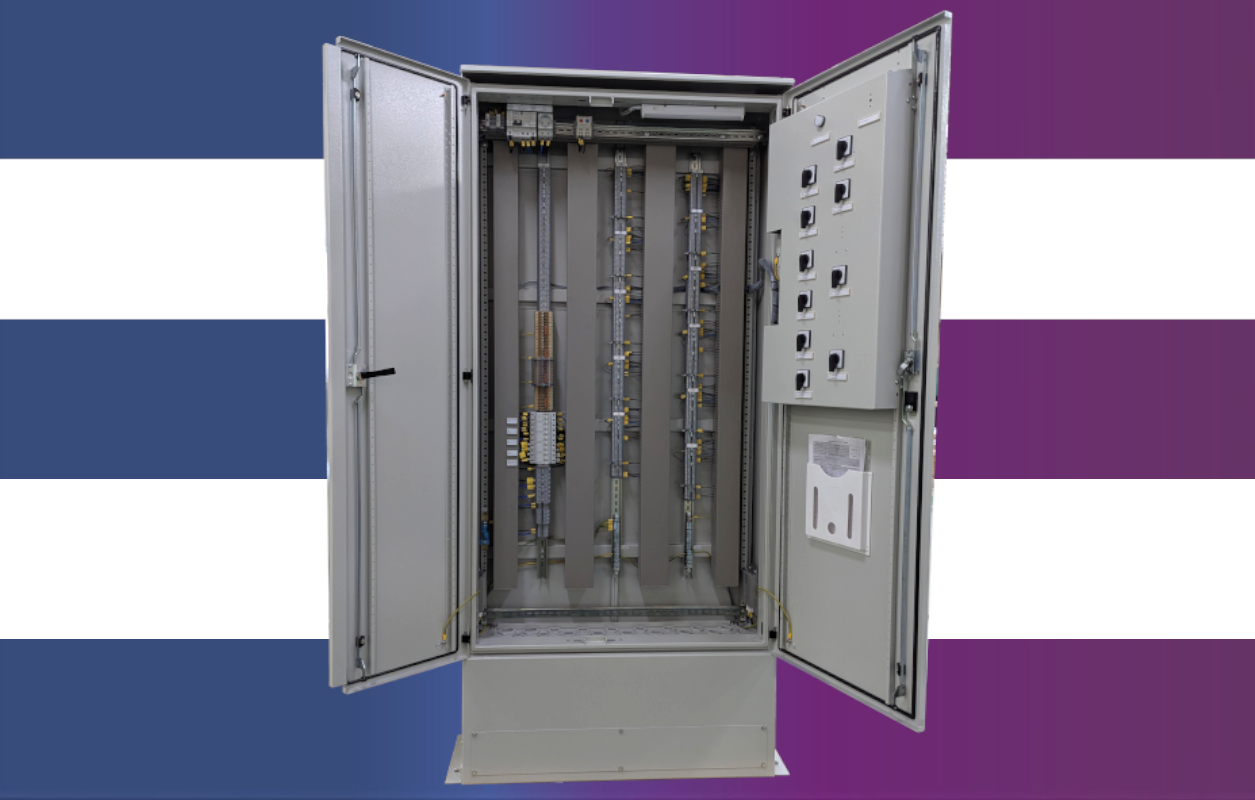

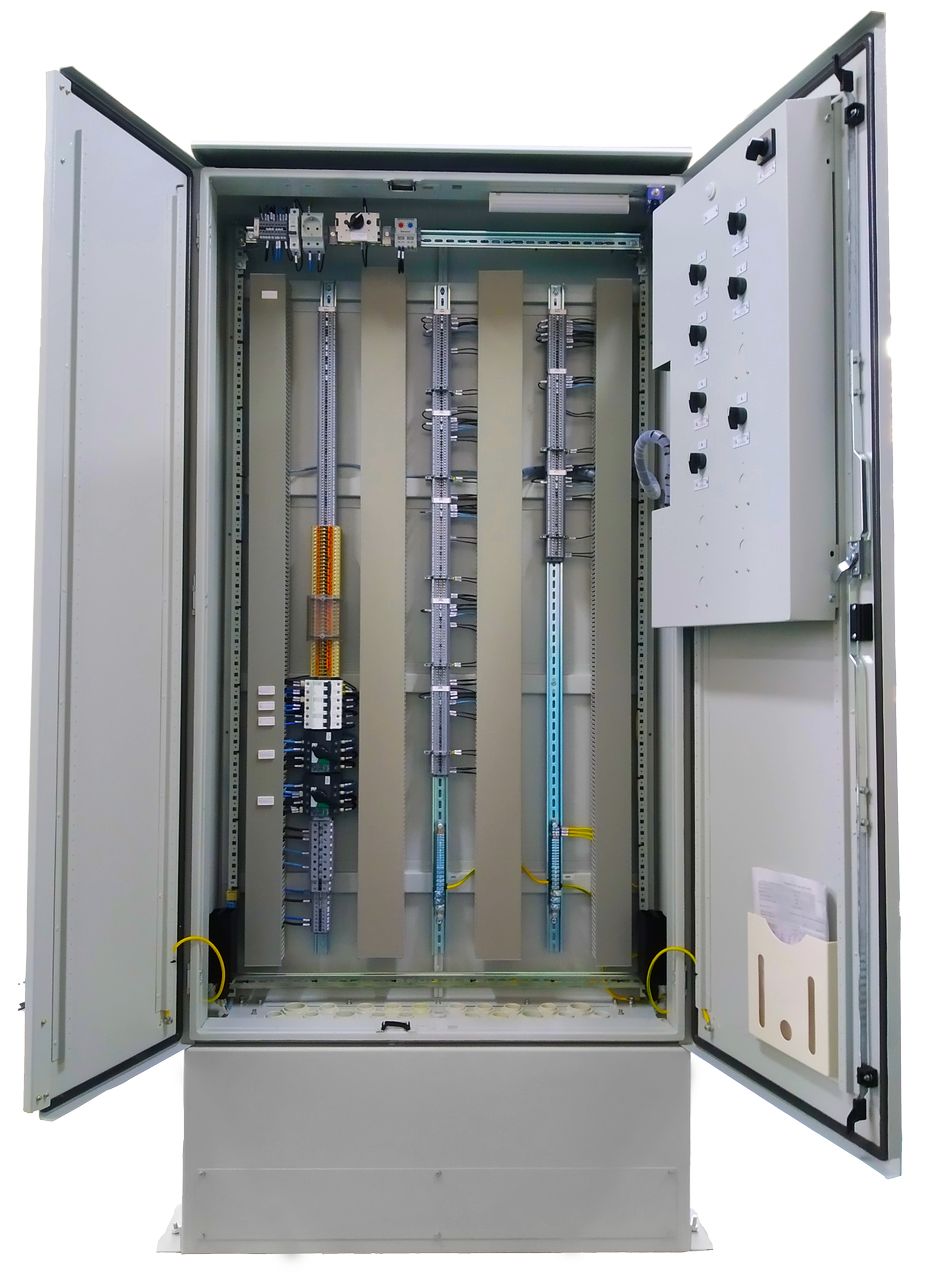

Монтаж аппаратуры производится на дин-рельсах. На горизонтальном дин-рельсе установлены элементы управления и защиты:
- выключатели нагрузки;
- автоматические выключатели;
- термостат;
- розетка.
На вертикальных:
- наборные клеммные зажимы.

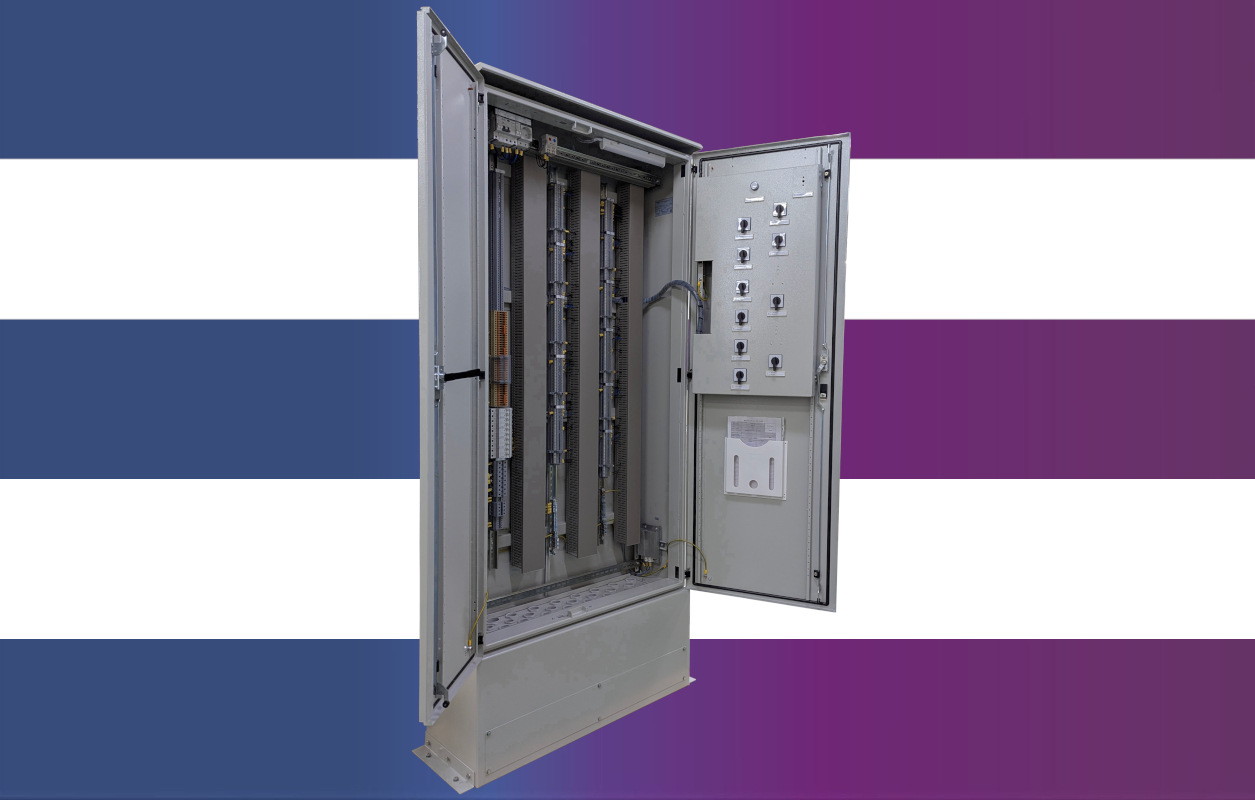

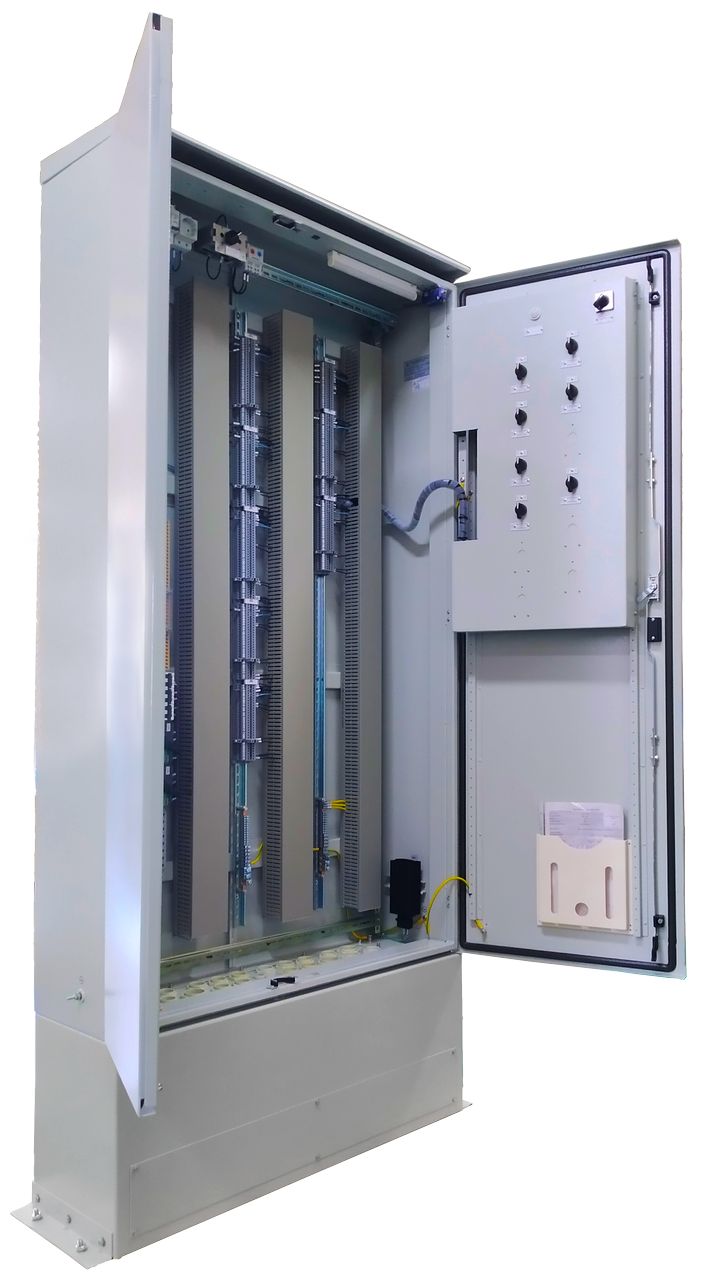

Кроме узлов управления приводами разъединителей предусмотрены цепи переменного тока (лампа освещения, обогрев и розетка), которые защищены автоматическим выключателем. Кабельный канал закрыт сплошной фронтальной панелью, на которой размещены ключи управления разъединителями.
Технические характеристики:
- Вид тока, его частота: DC, 50Гц;
- Номинальный ток: 63А;
- Номинальное рабочее напряжение главной цепи: 220В;
- Номинальное напряжение вспомогательной цепи: 220В, AC;
- Номинальное напряжение изоляции главной цепи: 500В;
- Номинальное напряжение изоляции вспомогательной цепи: 500В;
- Степень защиты: IP54;
- Система заземления: TN-S;
- Вид внутреннего разделения: 1;
- Тип электрических соединений функциональных блоков: FFF.
Габаритные размеры устройства:
- высота: 2150 мм;
- ширина: 1000 мм;
- глубина: 320 мм;
- масса 200 кг.
Устройство и работа:

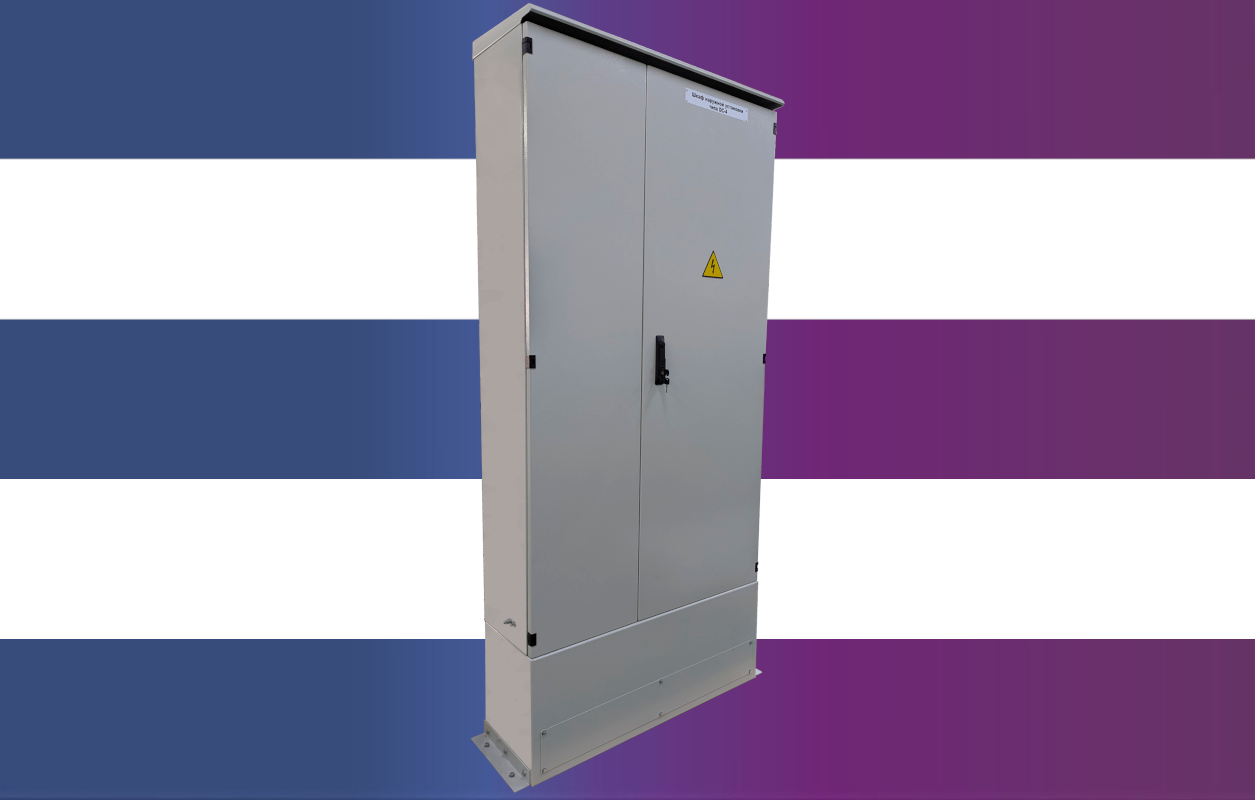

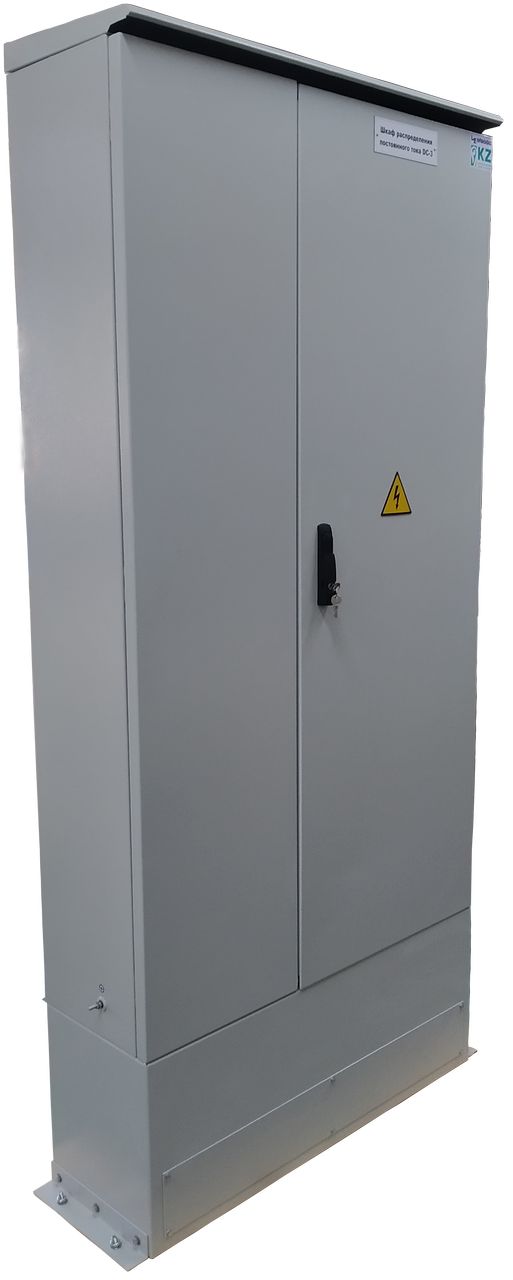

Устройство представляет собой цельнометаллический сварной корпус с выполненным разделением по форме 1. На задней стене корпуса установлена монтажная плата, к которой прикреплено оборудование шкафа. На дверях установлены запирающиеся на ключ замки. Полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК 60439-1-92). Шкаф соответствует требованиям TP ТС 004/2011 Технического регламента о безопасности низковольтного оборудования, ГОСТ 12.2.007.0, СТ РК ГОСТ Р 51321.1-2010, а также требованиям «Правила технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».
