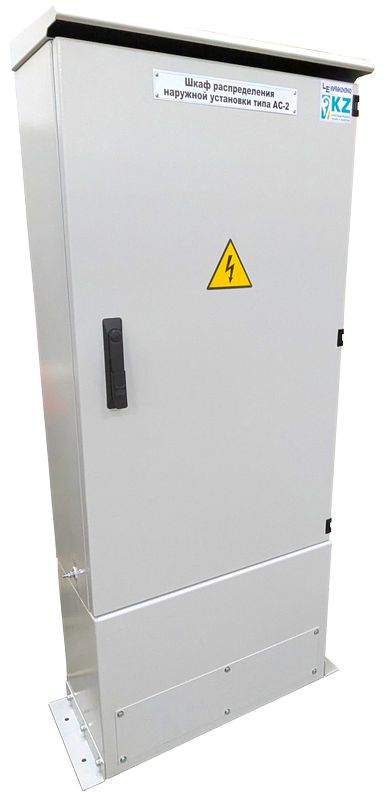

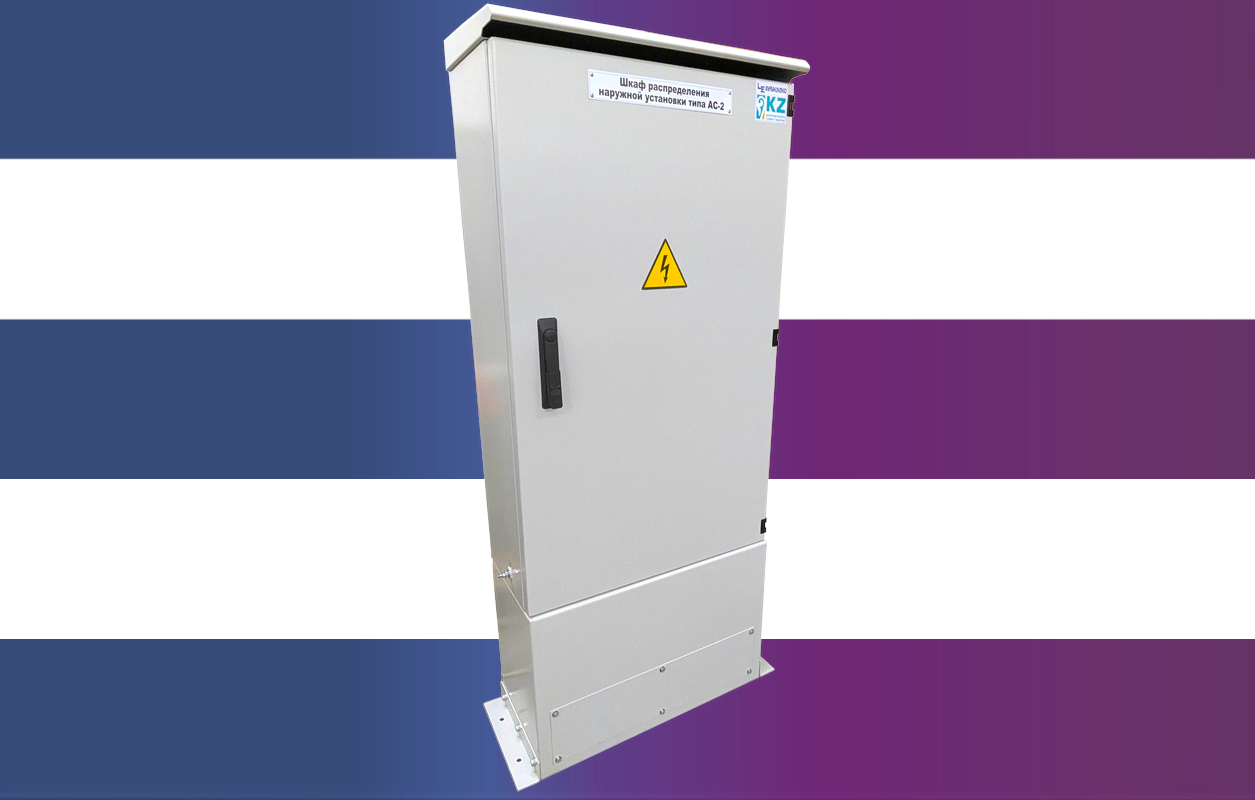

Шкаф AC (переменного тока)

Шкаф является промежуточным элементом распределения тока между разъединителями и питающими элементами подстанции. Предназначен для обогрева и питания приводов выключателей и разъединителей. Представляет собой шкаф с вводными и отходящими автоматическими выключателями. Представляет собой шкаф с вводными и отходящими автоматическими выключателями.

Шкаф переменного тока функционально состоит из:

  • цепи распределения переменного тока;
  • цепей обогрева и освещения.

Назначение:

  • обогревать и питать приводы выключателей и разъединителей;
  • принимать электрическую энергию собственных нужд переменного тока от двух независимых источников и распределять её по потребителям.

Также шкаф AC может быть частью автоматизированных систем управления (АСУ), позволяющим контролировать различные технологические процессы на производстве без привлечения сотрудников.



Технические характеристики:

Вид тока, его частота

AC, 50Гц

Номинальный ток

25A/32A/50A

Номинальное рабочее напряжение главной цепи

 380B, AC

Номинальное напряжение вспомогательной цепи

 220B AC, 50 Гц

Номинальное напряжение изоляции главной цепи

 500B

Номинальное напряжение изоляции вспомогательной цепи

 500B

Схема антиконденсатного устройства

 HG 140 series 55W

Степень защиты

 IP55

Система заземления

TN-S

Вид внутреннего разделения

 1

Тип электрических соединений функциональных блоков

FFF



Исполнение шкафа:

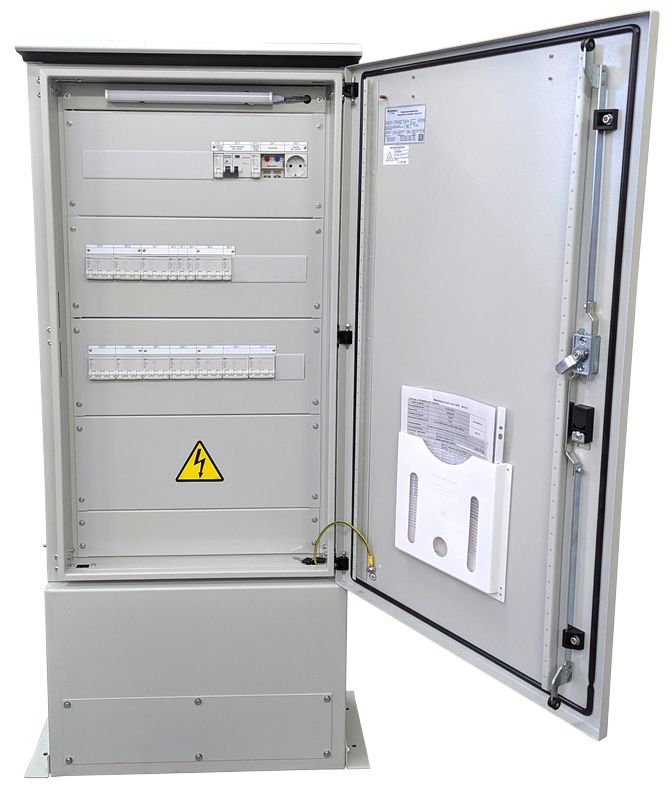

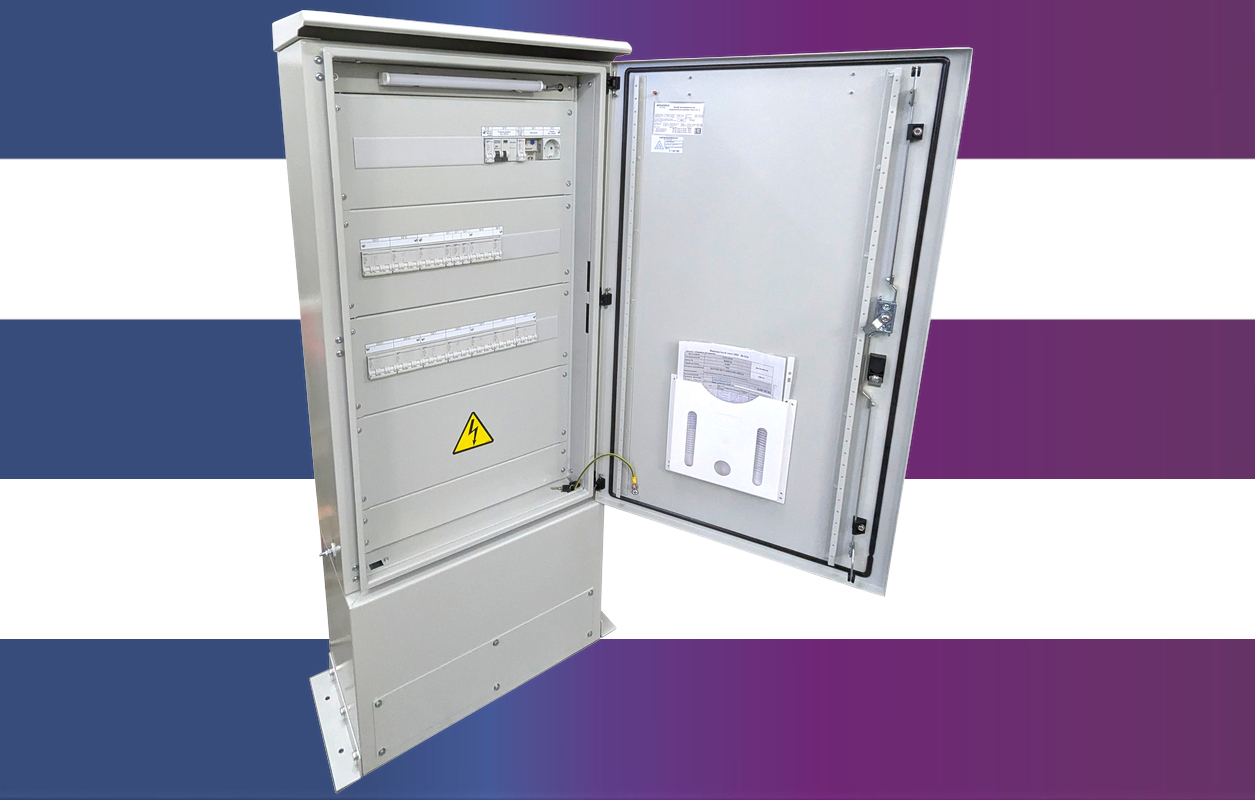

Устройство представляет собой цельнометаллический сварной корпус с выполненным разделением по форме 1. На задней стене корпуса установлены металлические направляющие, к которым прикреплено оборудование шкафа. На двери установлен запирающийся на ключ замок.

Габаритные размеры устройства:

  • высота 1200 мм;
  • ширина 600 мм;
  • глубина 270 мм;
  • масса устройства не более 60-ти кг.
