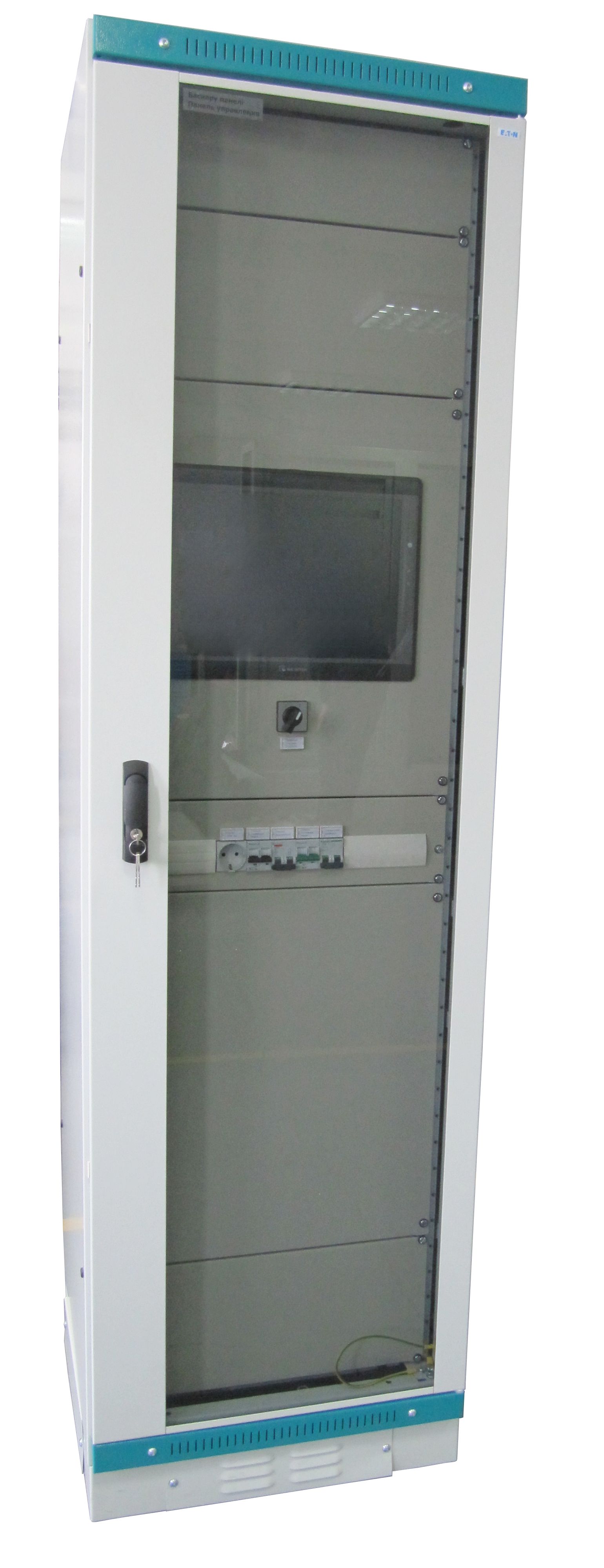

Шкаф системы мониторинга и управления (SCADA)





Шкаф представляет собой электронное устройство на основе промышленного защищенного сервера IDS RTU ACOS750(А200, А300). В шкафу устанавливаются ETHERNET коммутаторы типа RSP20 (A3, A4), консоль управления А8, сервера А1, А2, источники бесперебойного питания А14, А16, NTP точного времени A6.

Шкаф предназначен для сбора, обработки и хранения в базе данных сигналов и измерений с дальнейшей передачей на АРМ диспетчера. Шкаф предназначен для локального мониторинга и управления подстанцией.

Состав шкафа систем мониторинга и управления:

  • цепи измерения тока;
  • цепи измерения напряжения;
  • цепи ввода / вывода защит;
  • цепи релейного управления;
  • цепи освещения и розетки.

Состав изделия:

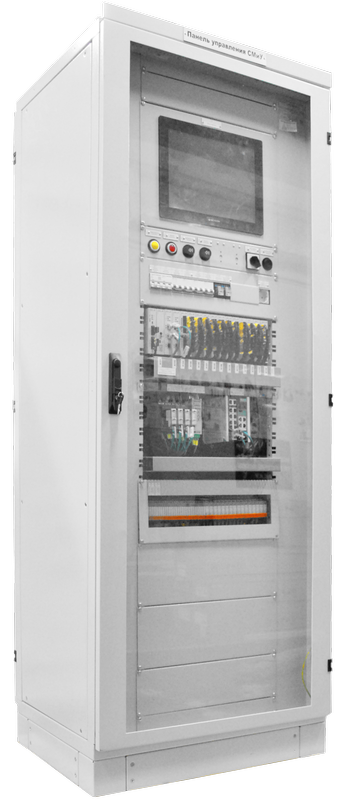

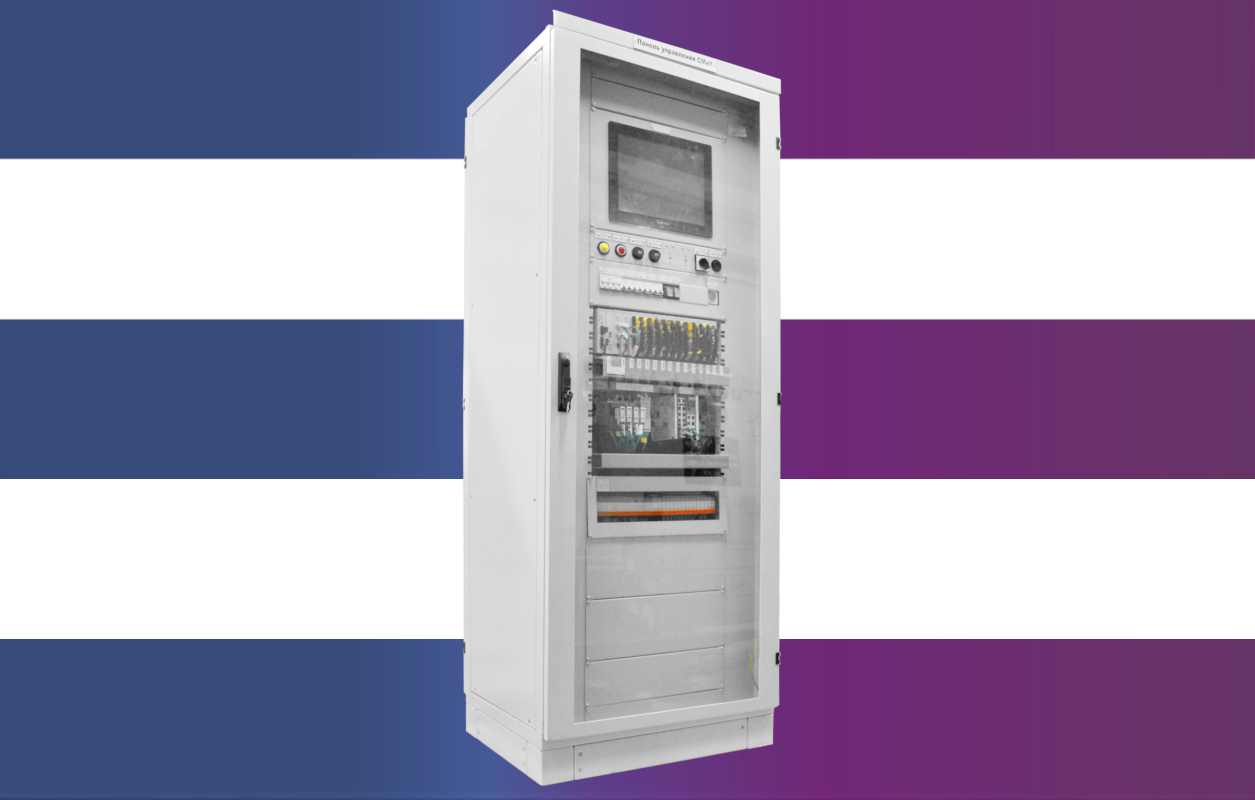

На передней панели шкафа установлены контроллер RTU ACOS750, сервера HP/DL380e Gen8, коммутаторы RSP20, консоль управления LCD8500, сервер точного времени ЭНКС-2, автоматические выключатели, розетки, а также промежуточные клеммы для подключения устройств к цепи питания переменного и постоянного тока.

Технические характеристики:

Характеристика Значение
Параметры цепи питания
Род тока (частота) АС, 50Гц
Номинальный ток 16А
Номинальное напряжение 220В
Номинальное напряжение изоляции вспомогательной цепи 500В
Общие характеристики шкафа
Интерфейс связи Ethernet, RS485, RS232
Степень защиты IP30
Вид внутреннего разделения 1
Тип электрических соединений функциональных блоков FFF

Габаритные размеры устройства:

  • высота 2165 мм;
  • ширина 600 мм;
  • глубина 852 мм.

Сферы применения:

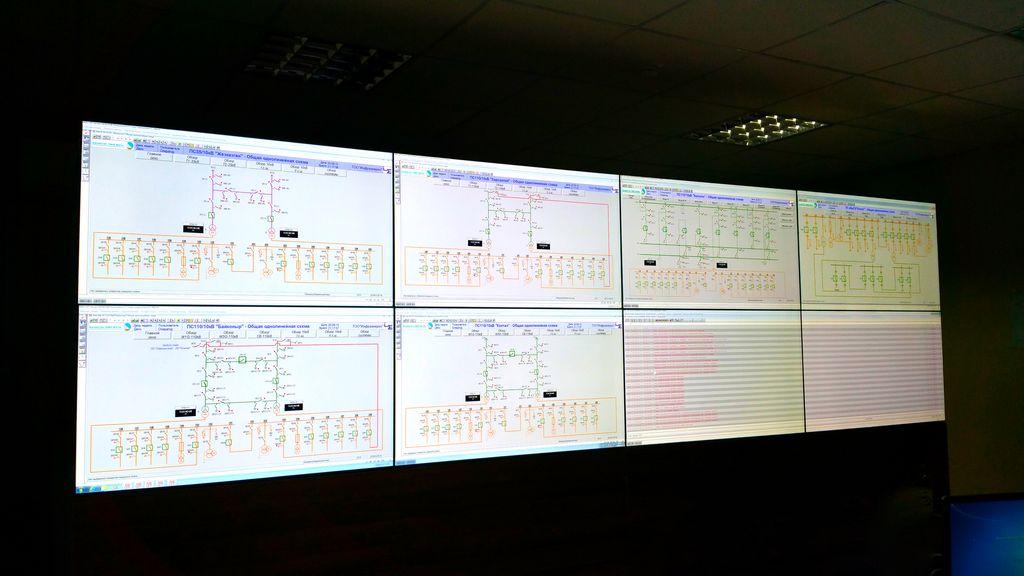

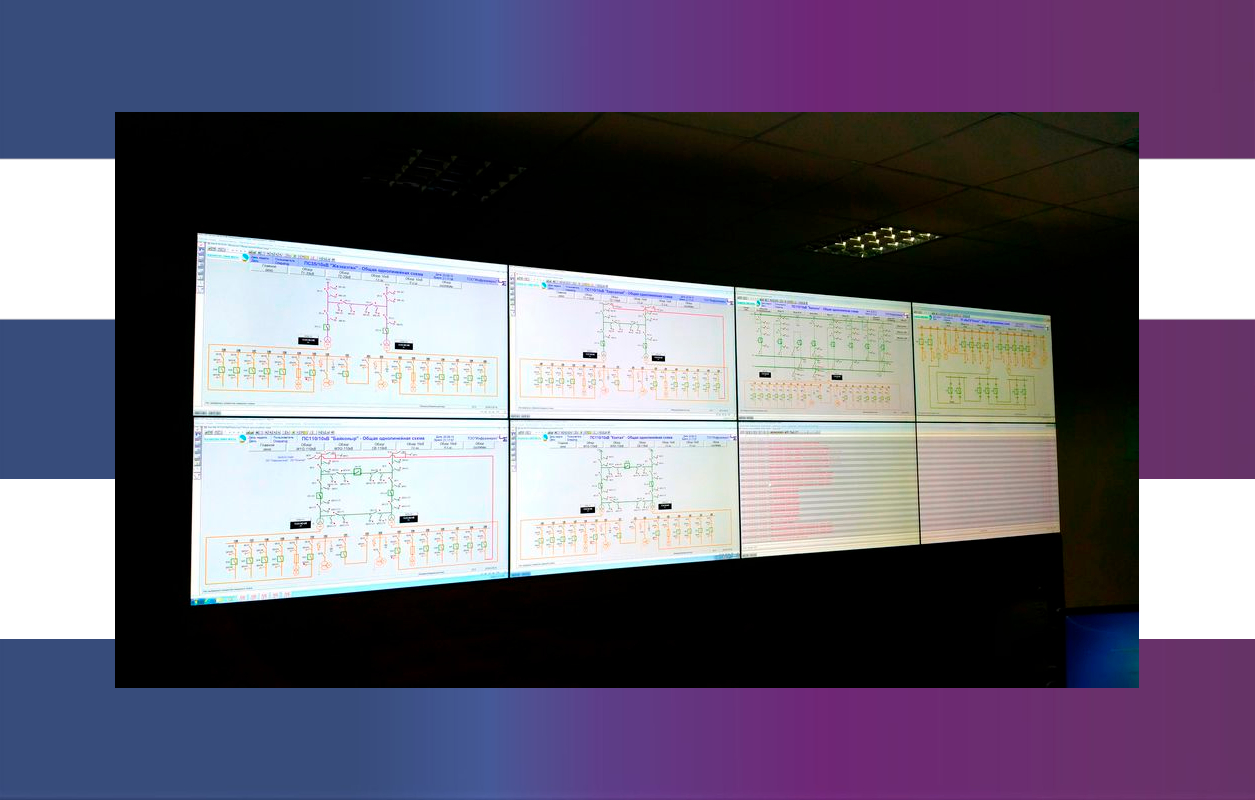

Панель Системы Мониторинга и Управления (SCADA) - это система, которая собирает информацию о технологическом процессе, обеспечивает графический интерфейс с оператором и осуществляет автоматическое управление процессом в необходимом объёме. Системы сбора, контроля и передачи информации являются основными, и в настоящее время остаются наиболее перспективными методами автоматизированного управления сложными системами. СМиУ (SCADA) применяется в различных отраслях, таких как:



Водоснабжение. Система Мониторинга и Управления (SCADA) в водоснабжении используется для мониторинга и управления процессами водоснабжения и водоотведения. Она позволяет эффективно контролировать и оптимизировать работу системы водоснабжения, обеспечивая бесперебойное снабжение воды и своевременное реагирование на аварийные ситуации.
Энергетика. Система Мониторинга и Управления (SCADA) в энергетике играет ключевую роль в мониторинге, управлении и автоматизации работы энергетических систем. Эти системы охватывают широкий спектр объектов, таких как электростанции, распределительные сети, трансформаторы и линии электропередач. Основной задачей СМиУ (SCADA) в энергетике является обеспечение стабильности работы инфраструктуры, повышение эффективности, снижение рисков и минимизация сбоев.
Нефтехимическая промышленность. Система Мониторинга и Управления (SCADA) в нефтехимической отрасли играет критически важную роль в управлении и мониторинге процессов, связанных с производством, переработкой и транспортировкой нефти и нефтехимической продукции. Нефтехимическое производство включает в себя сложные и процессы с высоким уровнем риска, такие как переработка сырой нефти, производство химических продуктов, управление нефтехимическими установками и сетью трубопроводов. СМиУ (SCADA)-системы обеспечивают эффективное и безопасное управление этими процессами, минимизируя риски и улучшая операционную эффективность.



Транспортная инфраструктура. Система в транспорте используется для мониторинга, управления и автоматизации различных процессов, связанных с транспортной инфраструктурой, такими как железные дороги, метро, автомобильные и воздушные перевозки, а также системы управления движением и логистики. Она помогает обеспечить безопасность, эффективность и оперативность работы транспортных систем, а также позволяет интегрировать и координировать различные аспекты транспортной сети.
Промышленные предприятия. Система Мониторинга и Управления (SCADA) в производстве используется для автоматизации управления технологическими процессами, мониторинга оборудования и обеспечения безопасности на предприятиях различных отраслей. Это позволяет повысить эффективность, снизить затраты, минимизировать человеческий фактор и обеспечивать надежную работу производственных систем. СМиУ (SCADA)-системы в производственных процессах могут быть применены на заводах, фабриках, в химической, металлургической, пищевой и других отраслях.

Панель Системы Мониторинга и Управления (SCADA) позволяет обеспечить дежурного диспетчера основной информацией на подстанции организовать управление оборудованием в реальном режиме времени, что значительно сокращает время анализа и ликвидации аварийных событий, повышает качество управления.

Функции Системы Мониторинга и Управления (SCADA) включают в себя:

  • Мониторинг: отслеживание состояния оборудования и процессов в реальном времени (обеспечение мониторинга сторон ВН, СН и НН);
  • Управление: осуществление контроля и регулировки процессов (управление выключателями сторон ВН, СН и НН);
  • Сбор данных: собор информации о работе системы для анализа, отчетности и дальнейшего использования (приём информации от цифровых измерительных преобразователей);
  • Аналитика: обработка собранных данных для прогнозирования и предотвращения неисправностей или оптимизации работы системы (вторичную обработку принятой информации);
  • Оповещения и аварийные сигналы: автоматическое уведомление оператора о возможных неисправностях или отклонениях от нормальных параметров работы.

Панель Системы Мониторинга и Управления (SCADA) применяется для:

  • Повышения эффективности: оптимизация работы технологических процессов и снижение затрат.
  • Управления удаленными объектами: возможность контролировать объекты, находящиеся на большом расстоянии.
  • Управления в реальном времени: оперативное вмешательство в случае возникновения отклонений или неполадок.
  • Повышения безопасности: быстрое реагирование на аварийные ситуации, что помогает предотвратить аварии или минимизировать их последствия.

Шкаф телемеханики СМиУ (SCADA) позволяет эффективно контролировать и управлять сложными техническими системами, обеспечивая их стабильную работу и минимизируя риски.

Устройство и работа:

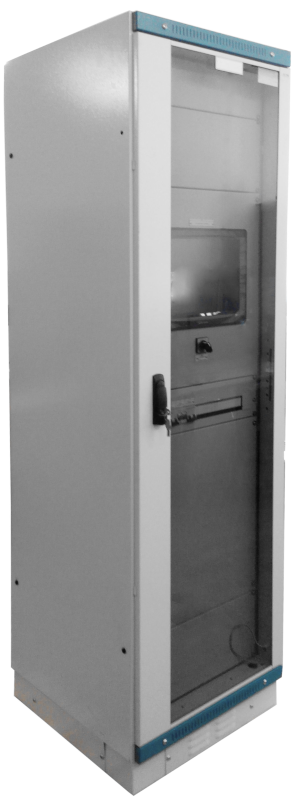

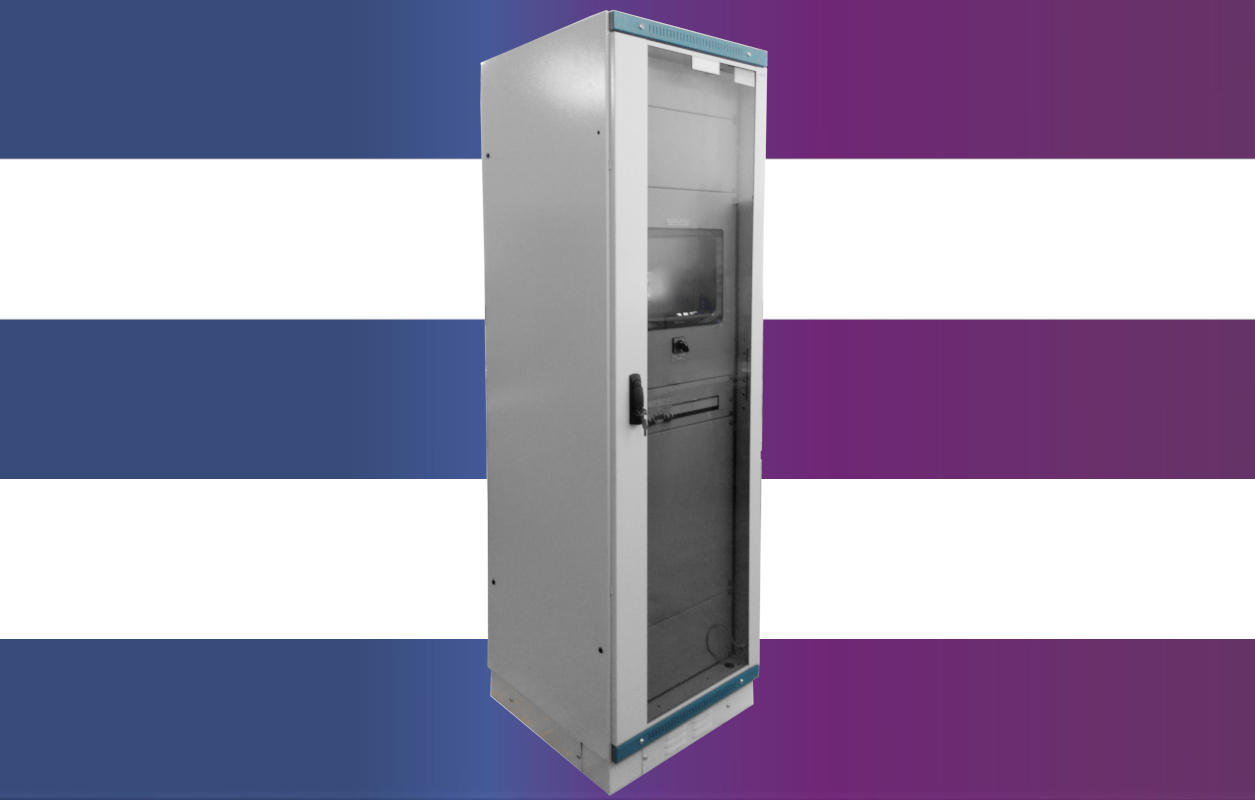

Шкаф СМиУ (SCADA) представляет собой заземленный металлический корпус с прозрачной дверью спереди и сплошной металлической дверью сзади. Все металлические элементы устройства защищены от коррозии. Все поверхности металлоконструкции окрашены эпоксиполиэфирной порошковой краской, изоляционные материалы не поддерживают горение. Шкаф выполнен двухстороннего обслуживания. Для удобства подключения внешних кабелей шкаф снабжен шиной заземления.
