Щит постоянного тока

Шкаф предназначен для бесперебойного питания оперативных цепей управления, релейной защиты, автоматики и сигнализации на электрических станциях и подстанциях при отключении сети, путем автоматического присоединения резервного источника питания – аккумуляторной батареи. После восстановления соединения с основным источником питания шкаф обеспечивает автоматический заряд батарей с одновременным питанием потребителей. Шкаф предназначен для эксплуатации в условиях промышленной атмосферы.

Технические характеристики:

Характеристика Значение
Напряжение питающей сети, частота  380/220В, 50Гц
Номинальное напряжение изоляции главной цепи 500В
Номинальное напряжение изоляции вспомогательной цепи 500В
Выходное напряжение зарядного устройства  220В
Род тока Постоянный
Тип зарядного устройства  PBI MC
Выходной ток зарядного устройства  2x20А
Зарядное устройство. Исполнение по резервированию 2 параллельно работающих блока с возможностью горячей замены
Аккумуляторные батареи  60А/ч
Автоматическое выключение фидеров (количество) 20 шт.
Контроль сопротивления изоляции PBI MC
Устройство мигающего света (ШМ) ППК-Д28
Измерительные приборы  Вольтметр, Амперметр
Степень защиты IP 31
Протокол связи  По интерфейсу RS485: Mobilus RTU / IEC60870-5-103 / APS6000






Щит функционально состоит из:

  • цепей питания АВР;
  • цепей заряда-подзаряда АКБ и распределения постоянного тока;
  • цепей формирования шинки мигания;
  • цепей сигнализации;
  • цепей контроля напряжения и тока.

Конструктивно состоит из:

  • панели ЗВУ;
  • панели распределения;
  • панели АКБ.

 Функции:

  • распределение электрической энергии по цепям собственных нужд постоянного тока;
  • питание цепей постоянного тока через выпрямительные устройства;
  • питание цепей постоянного тока через аккумуляторные батареи в условиях возможных отключений питающей сети;
  • безопасность персонала эксплуатирующей организации;
  • защита силовых цепей питания потребителей;
  • защита от перенапряжений на шинах секций распределения;
  • защита вторичных цепей собственных нужд;
  • контроль положения и состояния аппаратов защиты и коммутации;
  • контроль и сигнализацию отключений измеряемых параметров от допустимых значений;
  • светодиодную индикацию состояний и событий;
  • постоянный контроль сопротивления изоляции сети постоянного тока;
  • мониторинг и передача информации на «верхний» уровень АСУ ТП объекта о состоянии.







Устройство:

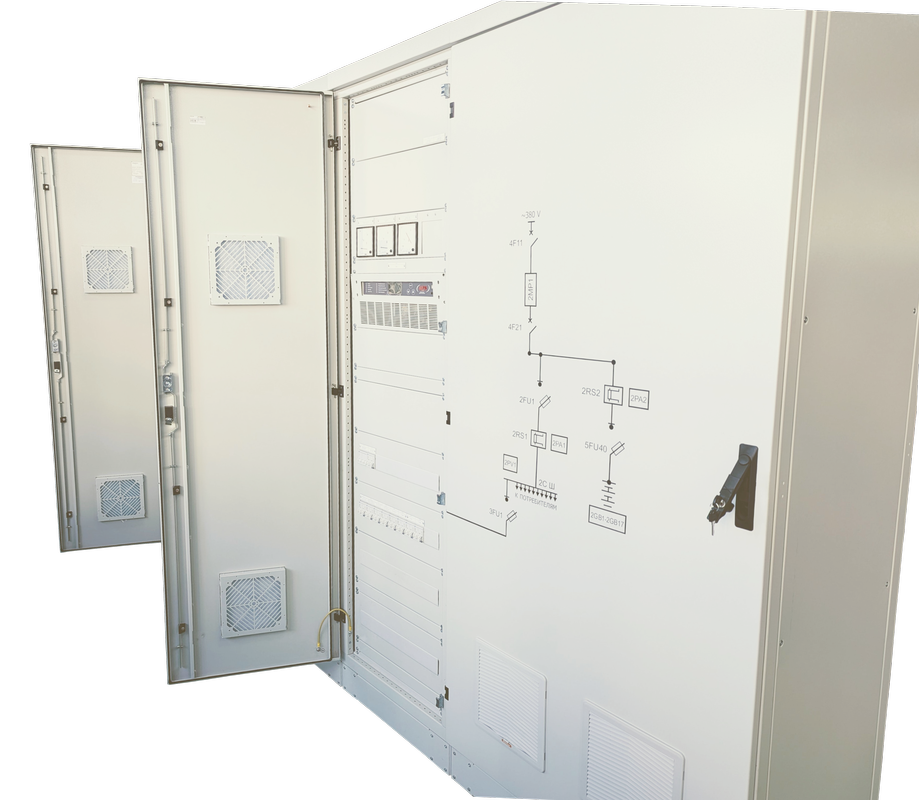

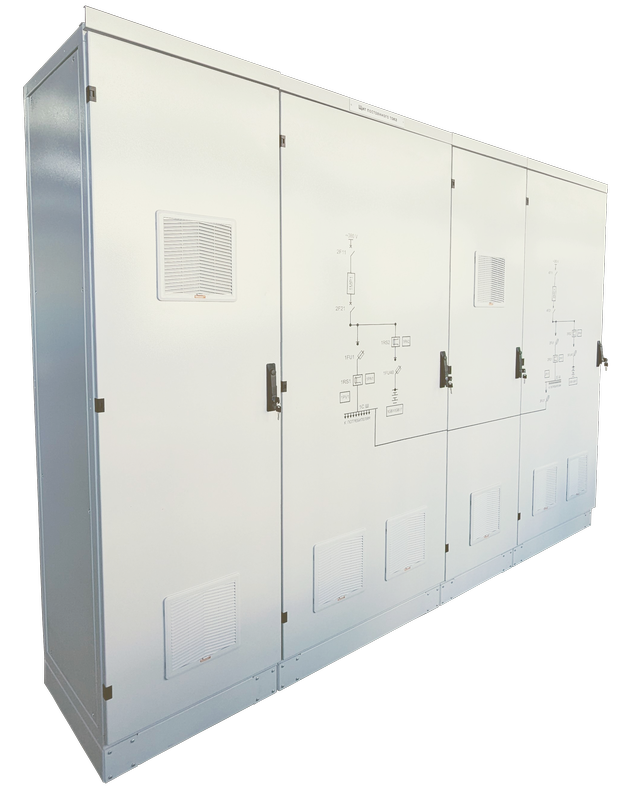

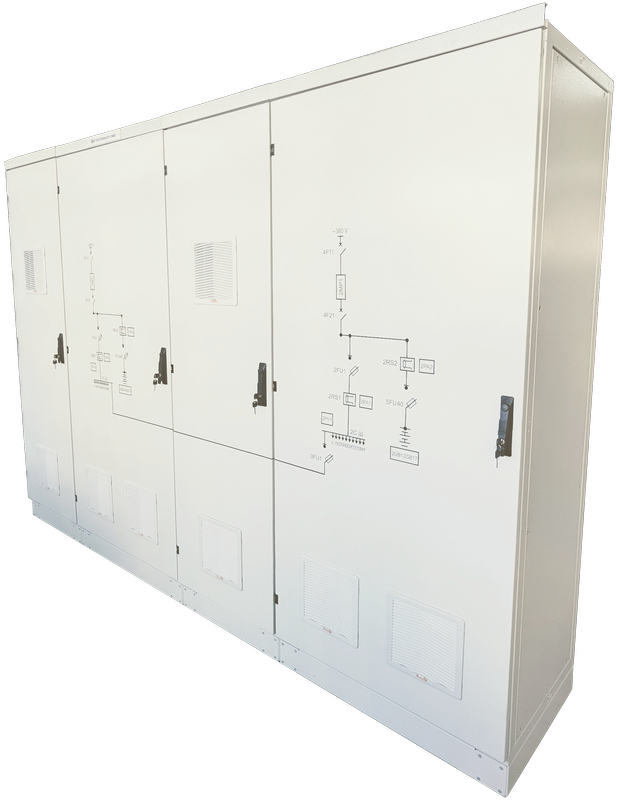

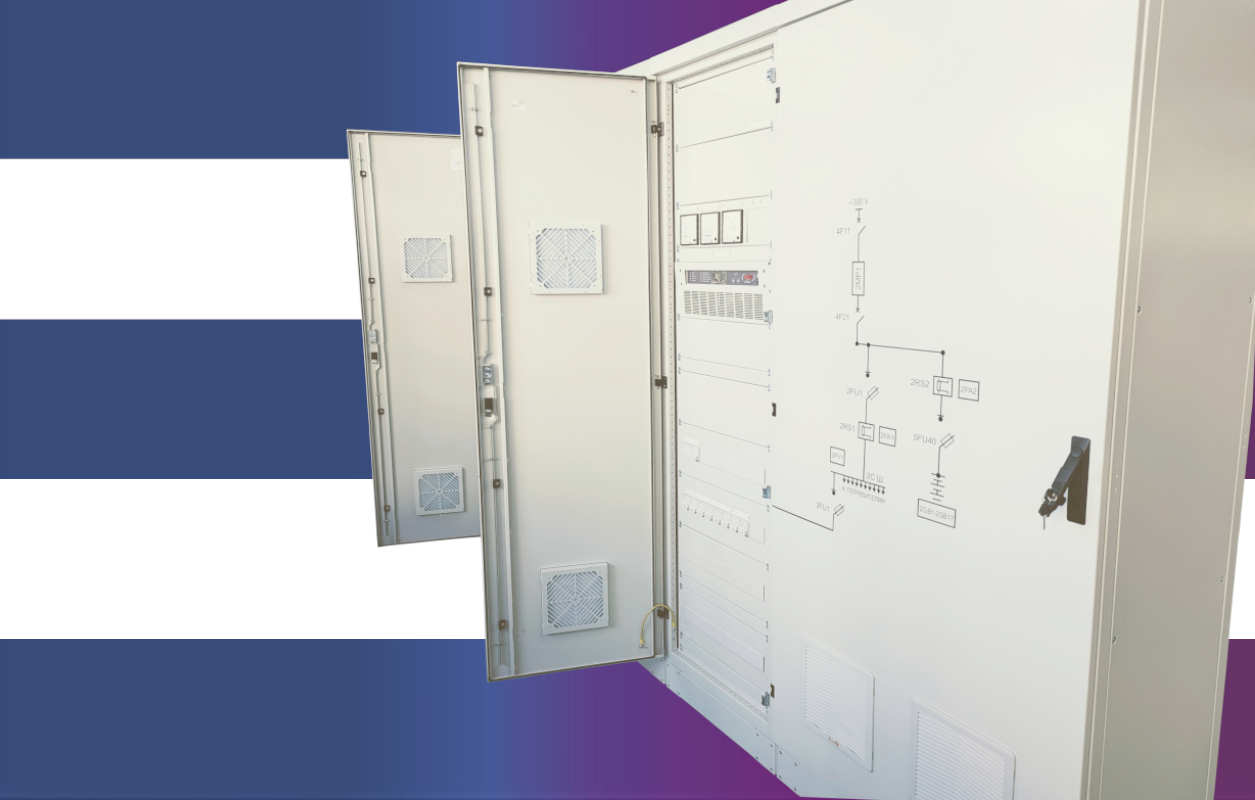

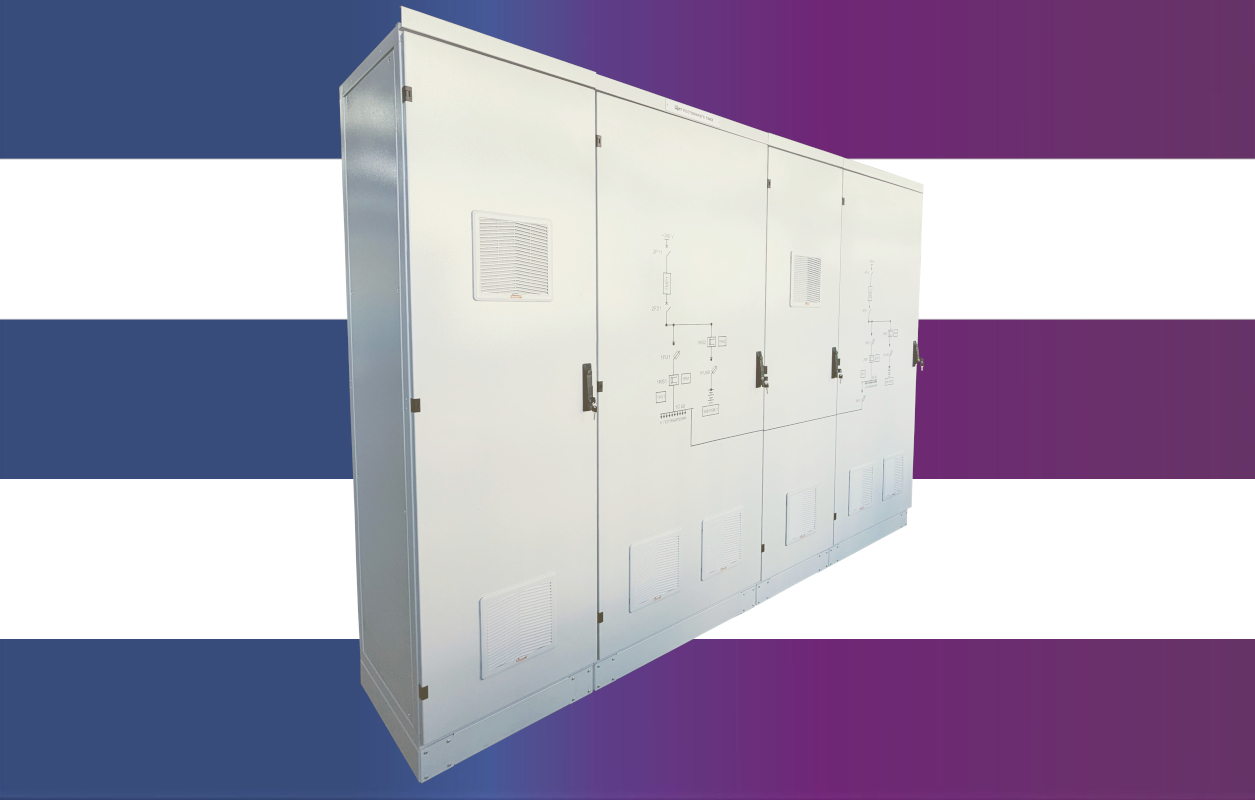

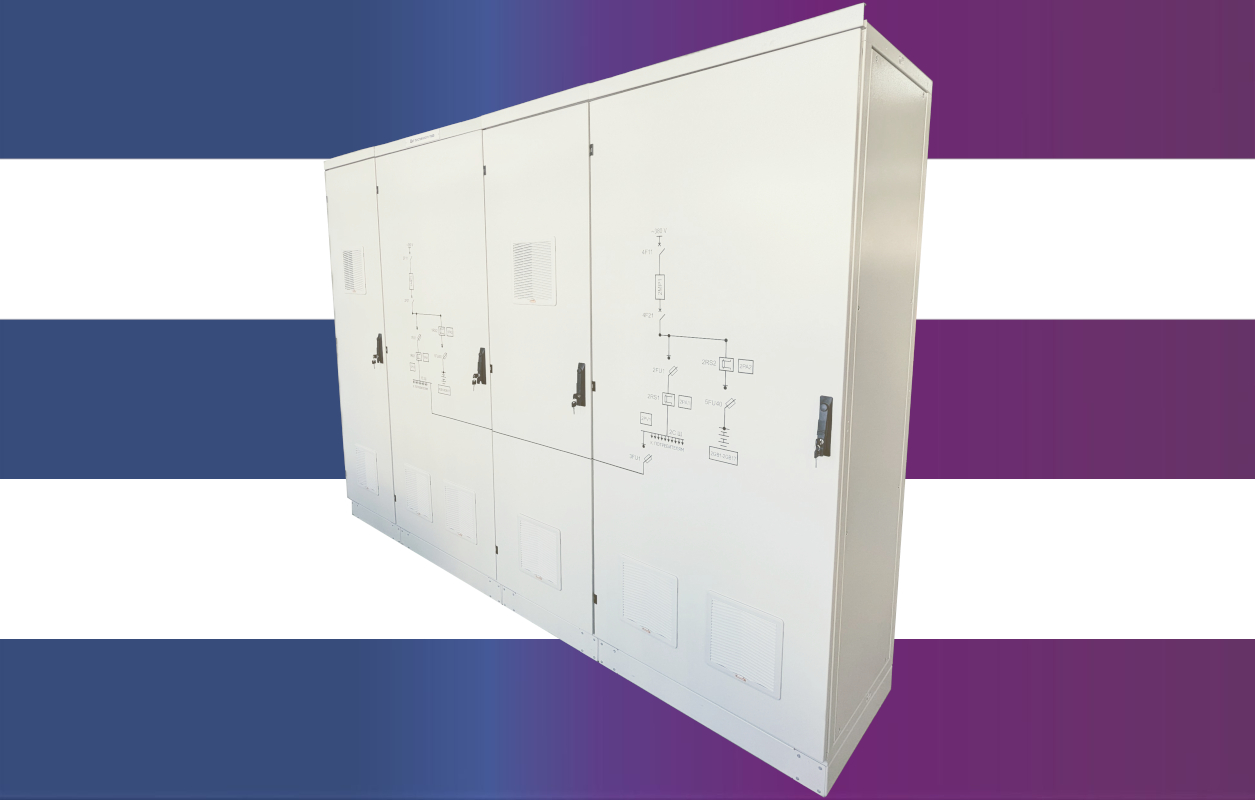

Устройство представляет собой рамную сборную металлическую конструкцию, покрытую порошковой краской для предотвращения появления коррозии, с выполненным разделением по форме 1. Для доступа в щит с передней стороны установлены двери запирающиеся на ключ замком. В нижней части корпуса устройства, установлена шина заземления PE. Ввод и подключение кабелей осуществляется в верхней части щита. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК 60439-1-92).

Характеристики конструкции:

Исполнение корпуса  Напольный
Цвет  RAL 7035
Ввод присоединений  снизу, сверху
Степень защиты, IP IP 54
Сейсмостойкость по шкале MSK-64 от 6 до 9 баллов
Способ обслуживания  одностороннего/ двухстороннего
Количество модулей ЗВУ, шт до 4
Ёмкость аккумуляторной батареи, Ач  до 190
