Щит собственных нужд

Щит собственных нужд (ЩСН) предназначен для обеспечения электроэнергией собственных потребителей (систем освещения, вентиляции, обогрева, автоматики и т. д.) внутри трансформаторных подстанций, распределительных пунктов, комплектных распределительных устройств, а также других энергетических объектов и промышленных предприятий.

Щит функционально состоит из:

  • цепей распределения переменного тока;
  • цепи сигнализации состояния автоматических выключателей;
  • цепи управления автоматическими выключателями;
  • цепей контроля напряжения;
  •  питание цепей управления;
  • цепей АВР;
  • цепей измерения напряжения и тока;
  • цепей освящения.

Конструктивно щит состоит из:

  • панели вводного устройства 1 Секции Шин и отходящих фидеров 1 Секции Шин;
  • панели вводного устройства 2 Секции Шин отходящих фидеров 2 Секции Шин;
  • панели Секционный Выключатель и управления 1/2 Секции Шин;
  • кабельных отсеков для 1/2 Секции Шин.

Функции выполняемые распределительным устройством:

  • ввод и секционирование;
  • автоматический ввод резерва с механическими и электрическими блокировками;
  • управления и защита электродвигателей;
  • плавный пуск и частое регулирование;
  • управление освещением;
  • управление электронагревателем;
  • измерение параметров электрической сети;
  • защита от токов КЗ и перегрузки;
  • контроль и выдача сигналов автоматики;
  • световая и звуковая сигнализации;
  • интеграция в систему АСУ;
  • дистанционное и местное управление.

 Преимущества:

  • Высокий уровень безопасности. Конструкция устройства защищает от воздействия внутренней дуги и предотвращает неправильные операции переключения.
  • Надёжность. использование современных коммутационных аппаратов и материалов обеспечивает долговечность и стабильную работу распределительного устройства производства Infraenergo.
  • Удобство эксплуатации. Лёгкий доступ к проводам и возможность адаптации конфигурации под требования заказчика.

Технические характеристики:

  • Вид тока, его частота: AC, 50Гц;
  • Номинальный ток: до 630А;
  • Ток сборных шин: до 1000А;
  • Номинальное рабочее напряжение главной цепи: 400В, AC;
  • Номинальное напряжение вспомогательной цепи : 220В, AC;
  • Номинальное напряжение изоляции главной цепи: 500В;
  • Номинальное напряжение изоляции вспомогательной цепи: 500В;
  • Номинальная отключающая способность вводного автоматического выключателя: Icu=65 kA;
  • Устойчивость сборных шин к токам КЗ: Icw=65kA 1с;
  • Степень защиты: до IP 54 включительно;
  • Форма секционирования: до 4b включительно;
  • Система заземления: TN-С, TN-C-S;
  • Вид внутреннего разделения: 1;
  • Тип электрических соединений функциональных блоков: FFF.

Устройство:

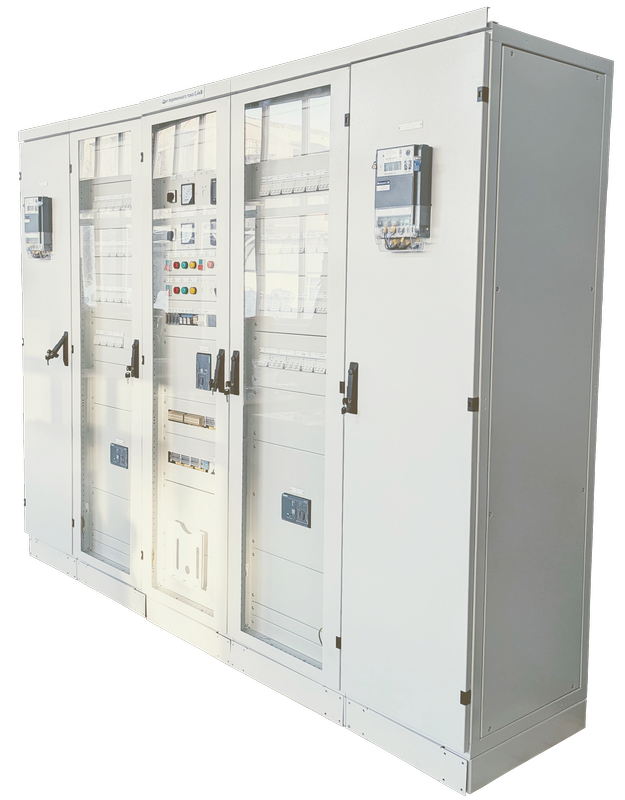

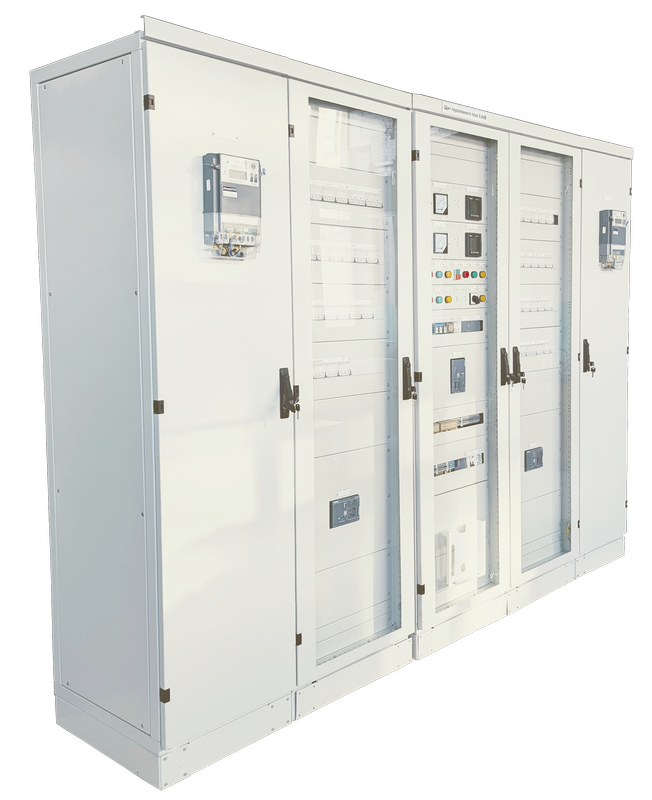

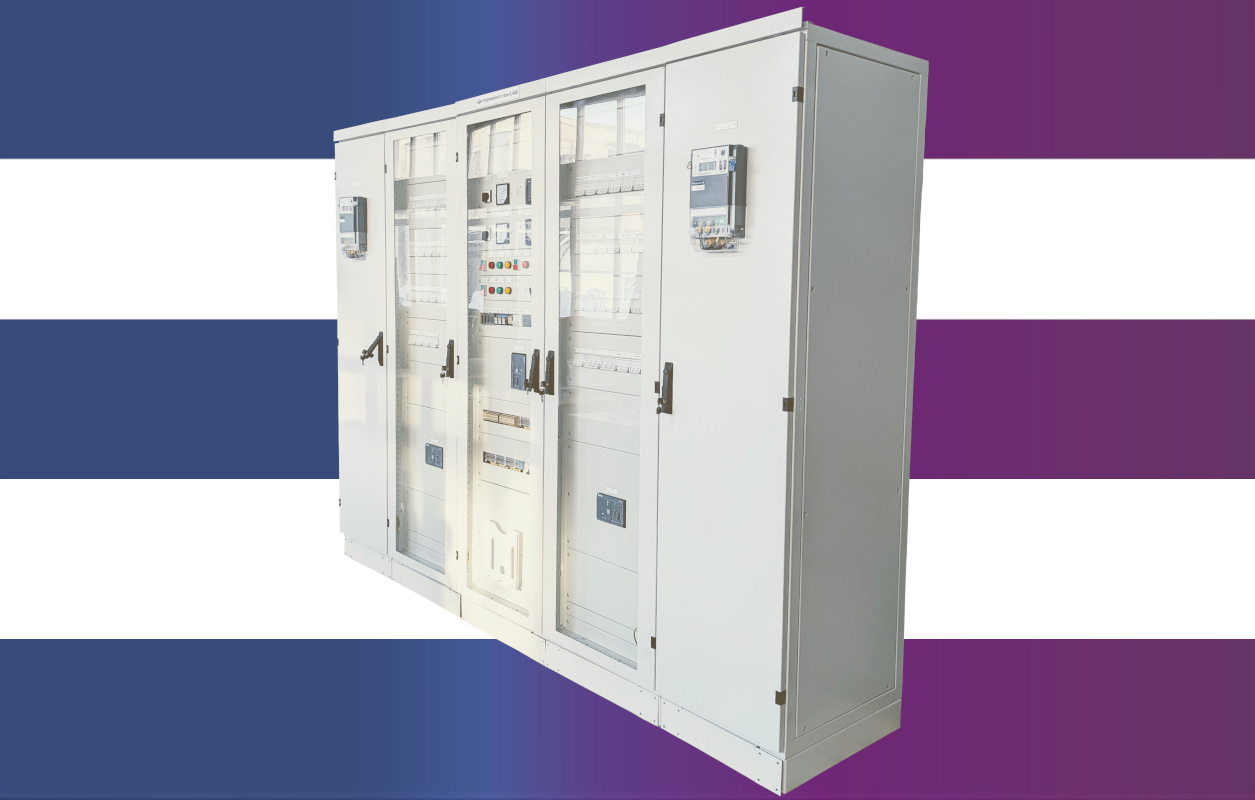

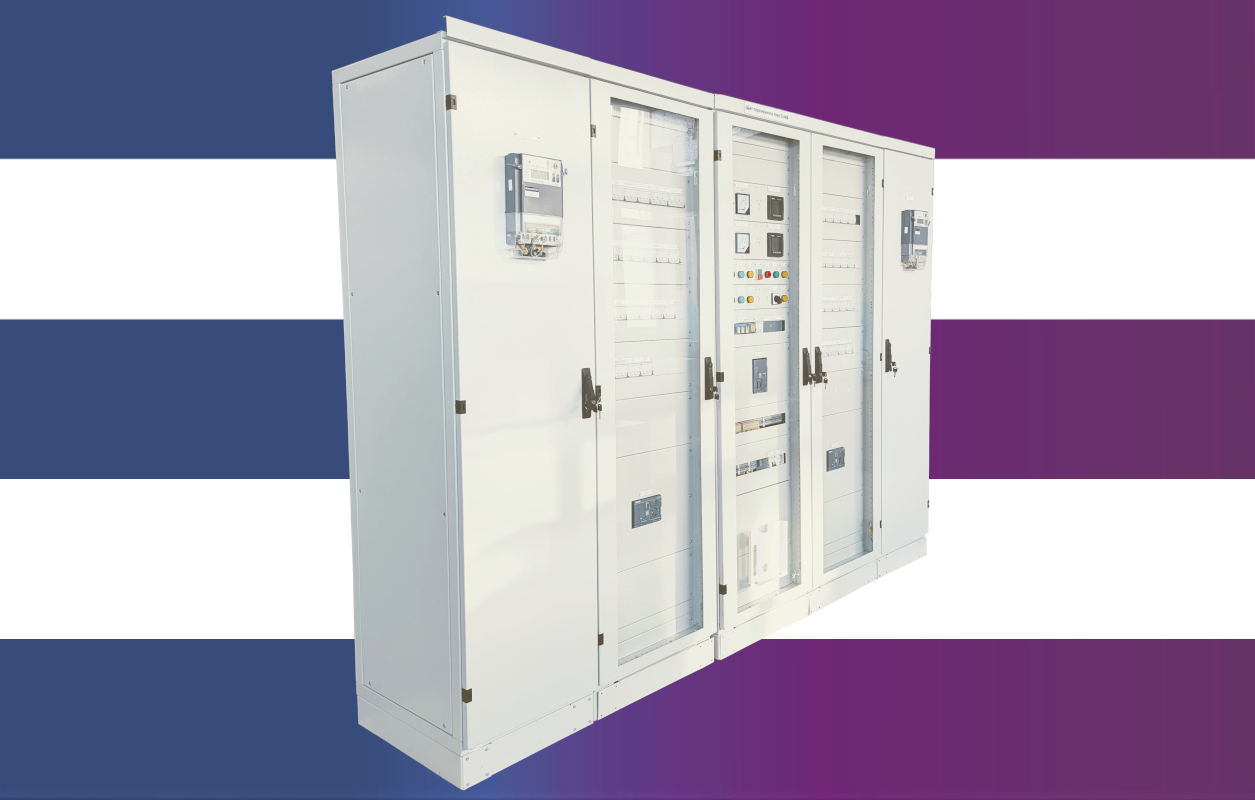

Устройство представляет собой рамную сборную металлическую конструкцию, для доступа в щит с передней стороны установлены двери. В нижней части корпуса устройства, установлена шина заземления PE. Ввод и подключение кабелей осуществляется в верхней части щита. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК 60439-1-2004). Устройство соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ГОСТ 12.2.007.0, ГОСТ Р МЭК 536.
