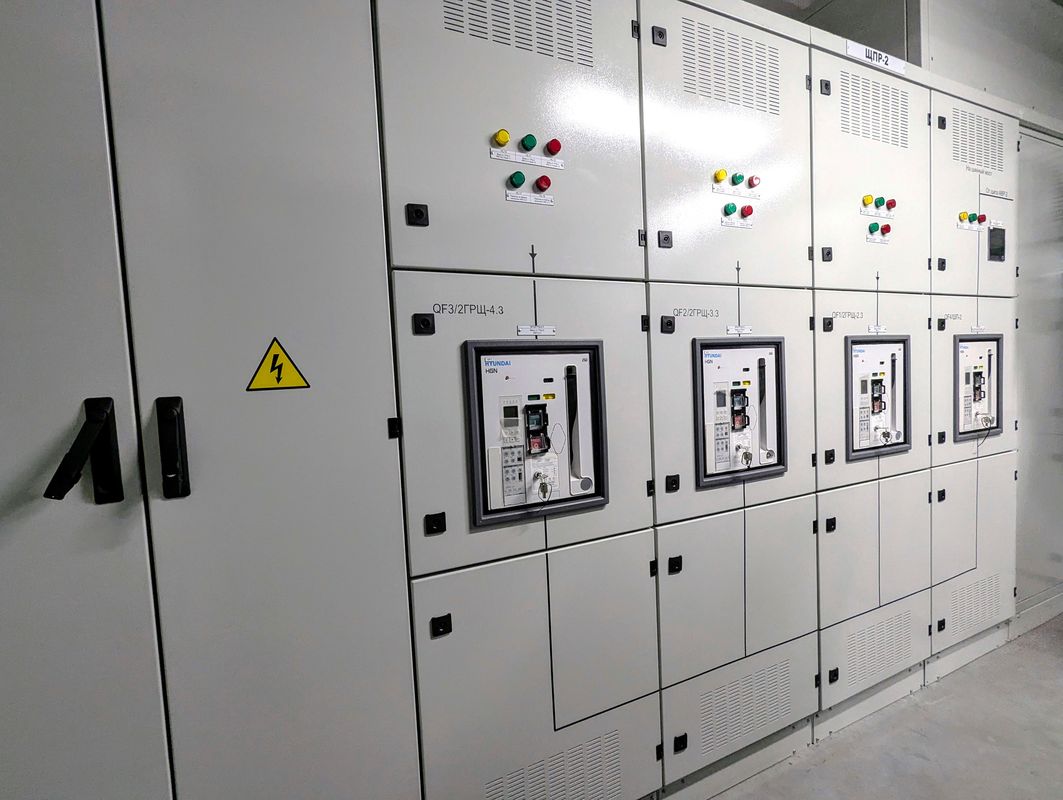

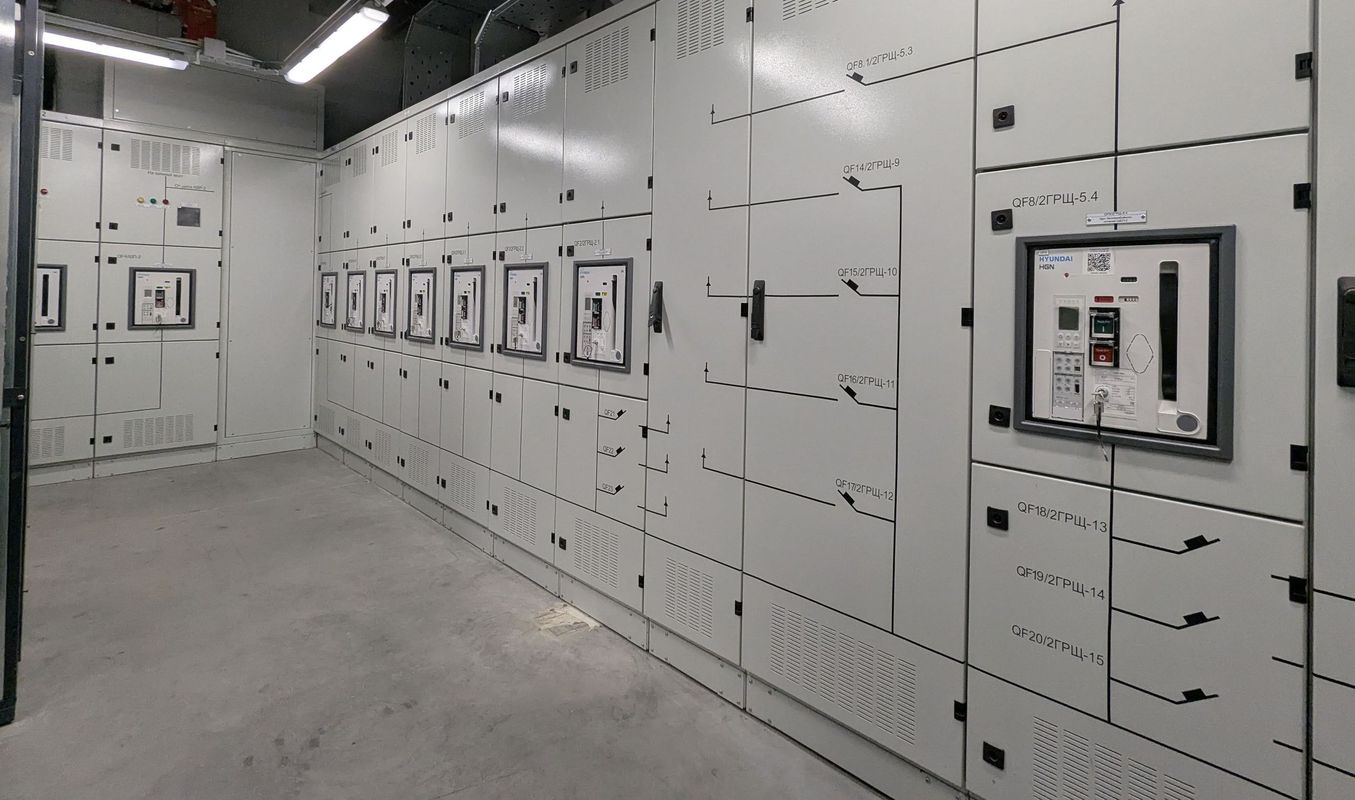

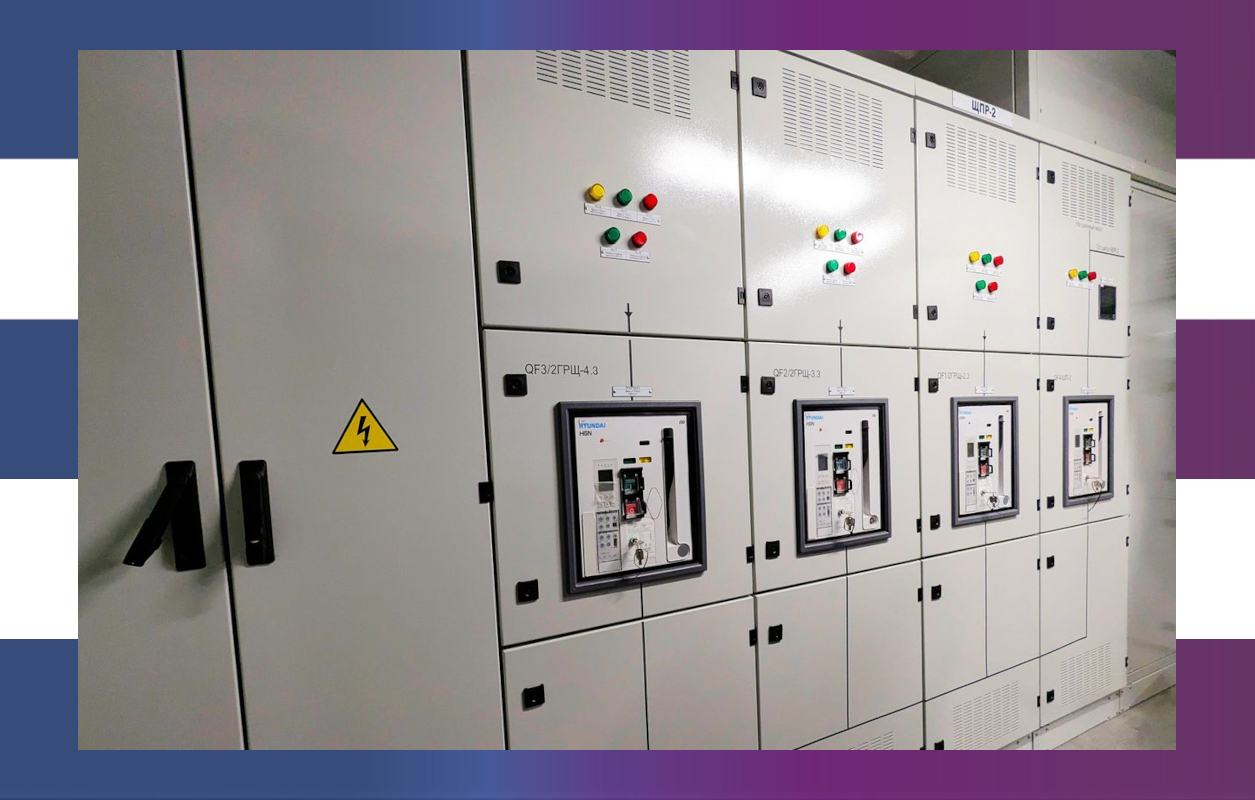

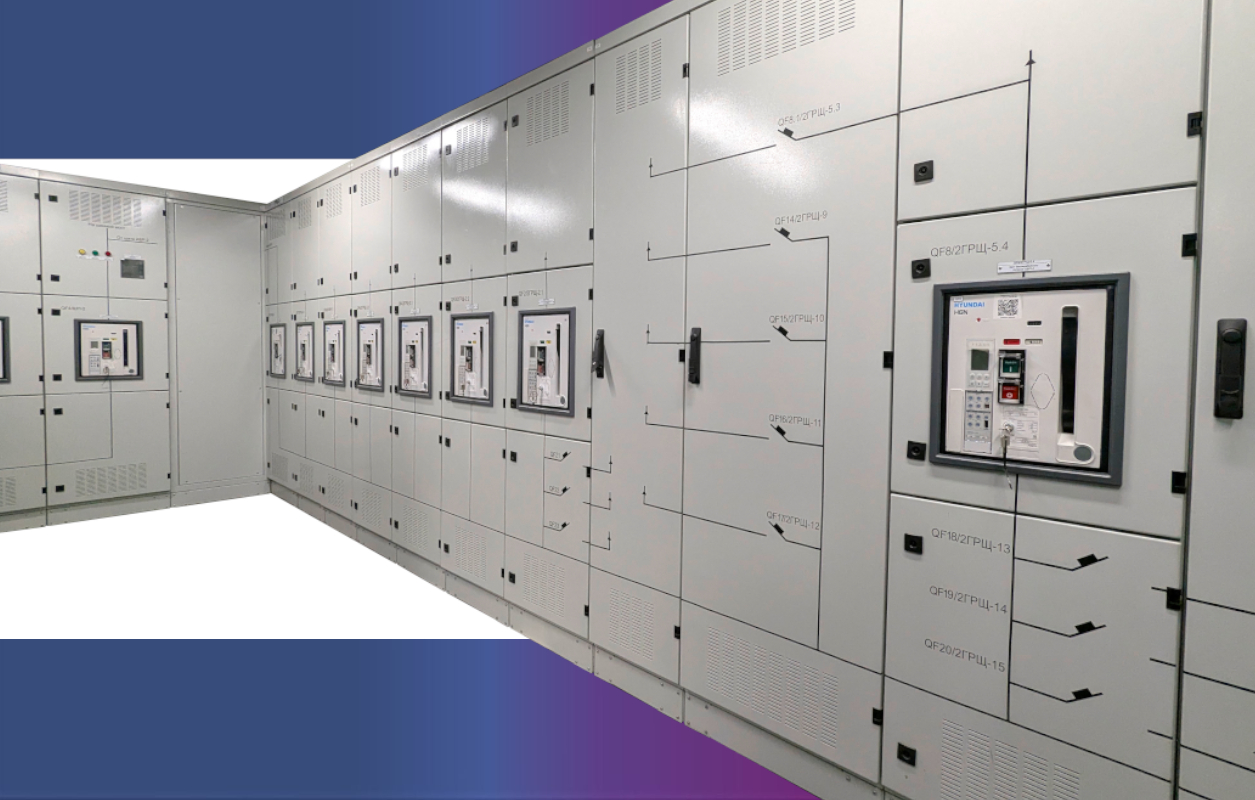

Распределительное устройство модель Optima, 6300А
 |
Главный распределительный щит предназначен для приема и распределения электроэнергии переменного тока напряжением 380В, промышленной частоты 50Гц. Щит предназначен для эксплуатации в условиях промышленной атмосферы.
Функции:
- приём электроэнергии от внешнего источника (трансформатора, ВРУ);
- распределение электроэнергии между вводно-распределительными устройствами и потребителями;
- защита линий от перегрузок и коротких замыканий;
- коммутация и отключение отдельных групп и секций;
- учёт потребляемой электроэнергии с помощью встроенных счётчиков;
- возможность подключения резервного питания (дизель-генератора, ИБП и др.);
- контроль рабочих параметров сети и передача данных в систему АСКУЭ или диспетчеризации.
|
|
Сферы применения:
 |
 |
 |
| Промышленность |
Информационные технологии |
Транспортная логистика |
| Щит функционально состоит из: |
Конструктивно щит состоит из: |
- цепей ввода и отходящих линий 0,4кВ;
- отключения при пожаре;
- контроля напряжения.
|
- панелей отходящих фидеров;
- кабельных отсеков.
|
Технические характеристики
| Характеристика |
Значение |
| Вид тока, его частота |
АС, 50Гц |
| Номинальный ток |
6300А |
| Номинальное рабочее напряжение главной цепи |
400В, AC |
| Номинальное напряжение вспомогательной цепи |
220В, AC |
| Номинальное напряжение изоляции главной цепи |
1000В |
| Номинальное напряжение изоляции вспомогательной цепи |
500В |
| Степень защиты |
IP31 |
| Протокол связи измерителя мощности |
По интерфейсу RS485 |
|
 |
Устройство:
Устройство представляет собой рамную сборную металлическую конструкцию, покрытую порошковой краской, с выполненным разделением по форме 3b. Подключение кабелей осуществляется в верхней части щита. При включении щита в работу электроэнергия для распределения поступает на секцию шин в нижней части щита. К автоматическим выключателям подключаются кабельные линии для питания нагрузок. Прокладка кабельных линий осуществляется в кабельных отсеках щита и в панелях отходящих линий. В кабельных отсеках установлена шины заземления PE и шина N. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК 60439-1-92).
