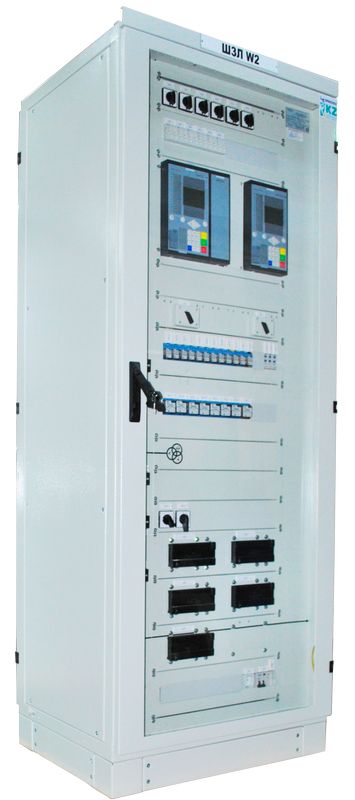

Шкаф защиты воздушных линий

Предназначен для защиты воздушной линии напряжением 110кВ. Цепи переменного тока обеспечивают подключение ко вторичным цепям главных трансформаторов тока с номинальным вторичным током 1 или 5А. Шкаф защиты воздушной линии осуществляет работу по выполнению функций релейной защиты и автоматики воздушной и кабельной линии установленного напряжения, а также автоматики управления выключателем. В частности:

• предоставляет защиту от междуфазных замыканий на землю;
• осуществляет резервную защиту на большие расстояния;
• производит трёхступенчатый автоматический разряд при перегрузке электрического тока (термическая защита линии).

Также в исполняемые функции шкафов воздушных линий входят:

• отключения напряжения при повреждении электроустановки;
• участка линий;
• других защищаемых элементов предназначения.

Шкафы защиты воздушных линий могут фиксировать аномальные режимы и аварии, регистрировать осциллограммы процессов, которые отклоняются от нормы. Исходя из того какие объекты или элементы энергетической системы снабжения находятся под защитой, комплектация защиты в шкафах может различаться.

Состав шкафа защиты воздушных линий:

• цепи измерения тока;
• цепи измерения напряжения;
• цепи ввода/вывода защит;
• цепи релейного управления;
• цепи освещения и розетки.
