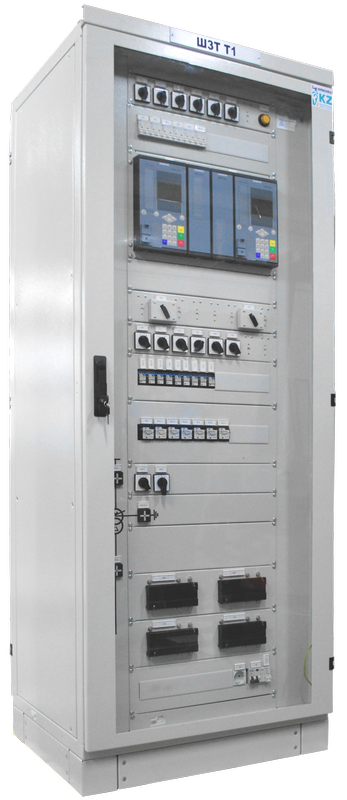

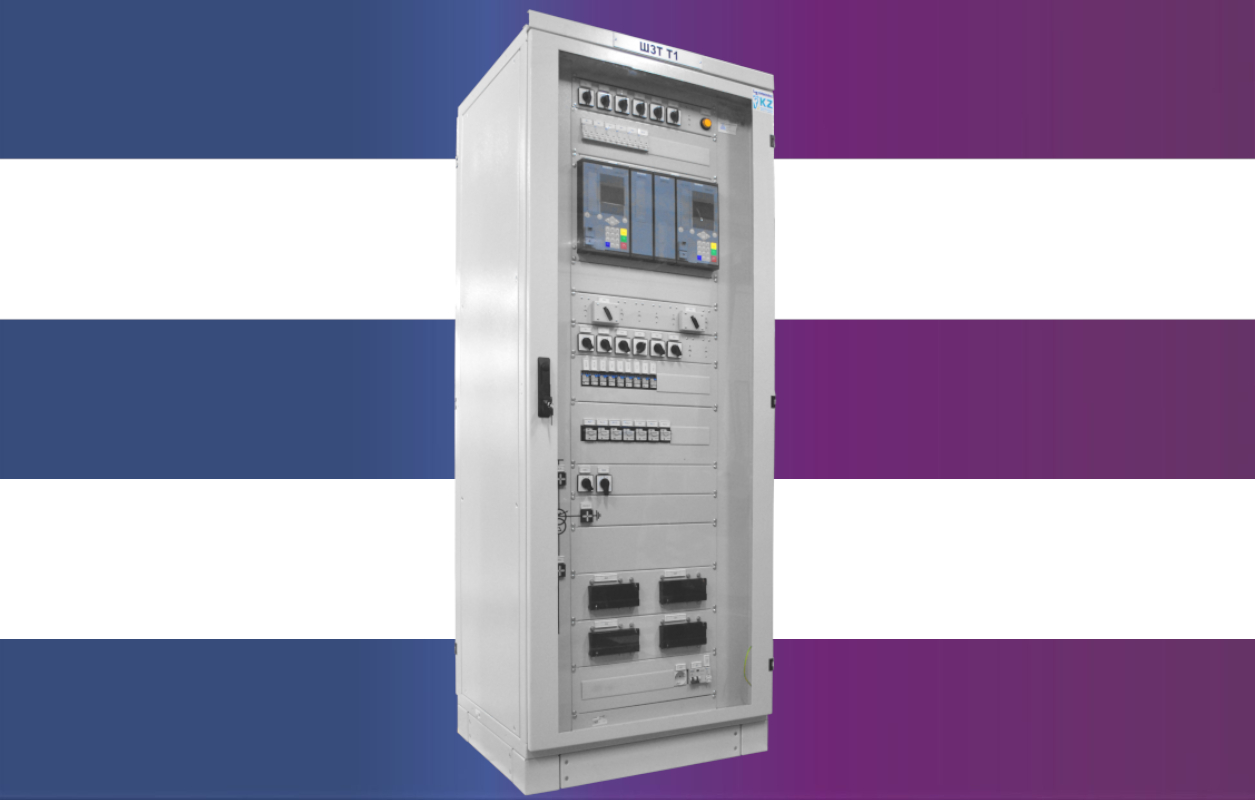

Шкаф защиты трансформатора



Шкаф предназначен для защиты силового трансформатора напряжением 220/10 кВ и содержит в своем составе:

  •  дифференциальную токовую защиту трансформатора;
  • токовую защиту нулевой последовательности;
  • максимальную токовую защиту сторон высокого и низкого напряжений;
  • действие УРОВ терминала на отключение трансформатора;
  • контроль температуры масла;
  • защита от повышения/понижения напряжения;
  • защита от повышения/понижения частоты;
  • защита от перегрузки;
  • приём сигналов от сигнальной и отключающей ступеней газовой защиты трансформатора, газовой защиты РПН трансформатора, датчиков повышения температуры масла, повышения и понижения уровня масла, неисправности цепей охлаждения;
  • приём отключающих сигналов от отключающих ступеней газовой защиты трансформатора и РПН;
  • регистрация дискретных и аналоговых событий.

Цепи переменного тока шкафа обеспечивают подключение к вторичным цепям главных трансформаторов тока с номинальным вторичным током 1А или 5А.

Состав шкафа защиты трансформатора:

  • цепи измерения тока и напряжения;
  • цепи освещения и розетки;
  • цепи оперативного питания;
  • цепей бинарных входов терминала защиты;
  • цепей бинарных выходов терминала защиты;
  • цепей выходных линий.




Технические характеристики:

Характеристика Значение
Параметры цепей питания
Номинальное напряжение оперативного тока 220В DC
Параметры цепи освещения
Номинальное напряжение переменного тока 220В AC
Номинальная частота 50 Гц
Параметры измерительных цепей
Номинальный переменный ток 5А
Номинальное измерительное напряжение переменного тока 100В AC
Общие характеристики шкафа
Температура окружающего воздуха (20 ± 5) °С
Степень защиты  IP 31
Относительна влажность воздуха не более 80 %



Габаритные размеры устройства:

  • высота 2130 мм;
  • ширина 800 мм;
  • глубина 650 мм.

Устройство шкафа:

Шкаф представляет собой заземленный металлический корпус с двухсторонним доступом, с прозрачной дверью спереди и сплошной металлической дверью сзади. Все металлические элементы устройства защищены от коррозии. Все поверхности металлоконструкции окрашены порошковой эпоксиполиэфирной краской, изоляционные материалы не поддерживают горение. Металлический каркас шкафа OPTIMA, цвет RAL7035. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК 60439-1-92).
