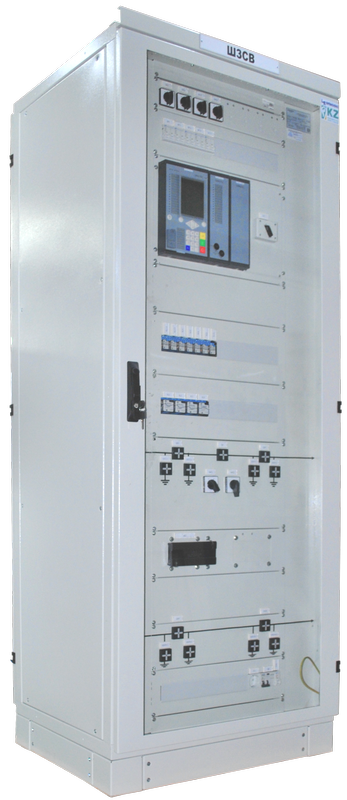

Шкаф защиты секционного выключателя



Шкаф предназначен для защиты секционного (шиносоединительного) выключателя напряжением 110кВ. Шкаф защиты секционного выключателя служит для управления секционным выключателем и автоматики, защиты секций, контроля и сигнализации трансформаторов напряжения секции.  В зависимости от типового исполнения в шкафу могут размещаться один или два комплекса защиты, автоматики и управления секционного выключателя.

Устройство шкафа:

  • двухступенчатая максимальная токовая защита;
  • трёхступенчатая токовая ненаправленная защита нулевой последовательности;
  • защита от не переключения фаз;
  • действие УРОВ терминала на отключение выключателя;
  • контроль цепи отключения на два канала;
  • контроль цепи включения;
  • автоматическое повторной включение;
  • защита от неполнофазного режима;
  • направленная токовая защита с выдержкой времени;
  • мониторинг и управление разъединителями;
  • регистрация дискретных и аналоговых событий.

Цепи переменного тока шкафа обеспечивают подключение к вторичным цепям главных трансформаторов тока с номинальным вторичным током 1 или 5 А.

Состав шкафа защиты секционного выключателя:

  • цепи измерения тока;
  • цепи измерения напряжения;
  • цепи ввода/вывода защит;
  • цепи релейного управления;
  • цепи освещения и розетки.

Технические характеристики шкафа:

Характеристика Значение
Параметры цепей питания
Номинальное напряжение оперативного тока Uпит 220В, DC
Параметры цепи освещения
Номинальное напряжение переменного тока 220В
Номинальная частота  50Гц
Параметры измерительных цепей
Номинальный переменный ток Iном 5А
Номинальное линейное напряжение переменного тока Uном 100В
Параметры протокола связи
Интерфейс связи Ethernet: TX (RJ45)
Протокол связи Modbus IEC 60870-5-103
Общие характеристики шкафа
Температура окружающего воздуха (20 ± 5) °С
Относительная влажность воздуха  не более 80 %

Габаритные размеры устройства:

  • высота 2130 мм;
  • ширина 800 мм;
  • глубина 650 мм.

Исполнение шкафа:

Шкаф представляет собой заземленный металлический корпус с двухсторонним доступом, с прозрачной дверью спереди и сплошной металлической дверью сзади. Все металлические элементы устройства защищены от коррозии. Все поверхности металлоконструкции окрашены порошковой эпоксиполиэфирной краской, изоляционные материалы не поддерживают горение. Для удобства подключения внешних кабелей шкаф дополнен цоколем и снабжен шиной заземления и рейкой для подвязки кабелей.
