Шкаф защит В-35

Шкаф предназначен для защиты автотрансформатора напряжением 35/6 кВ и шкаф содержит:

  • дифференциальную токовую защиту трансформатора;
  • токовую защиту нулевой последовательности;
  • максимальную токовую защиту сторон высокого, среднего и низкого напряжений;
  • действие УРОВ терминала на отключение автотрансформатора;
  • контроль температуры масла;
  • защита от повышения/понижения напряжения;
  • защита от повышения/понижения частоты;
  • защита от перегрузки;
  • приём сигналов от сигнальной и отключающей ступеней газовой защиты трансформатора, датчиков повышения температуры масла, повышения и понижения уровня масла, неисправности цепей охлаждения;
  • АПВ (автоматическое повторное включение);
  • контроль цепи отключения на два канала;
  • мониторинг исправности устройства защиты;
  • регистрация дискретных и аналоговых событий.

Цепи переменного тока шкафа обеспечивают подключение к вторичным цепям главных трансформаторов тока с номинальным вторичным током 1 или 5 А.

 Шкаф функционально состоит из:

  • цепи измерения тока;
  • цепи измерения напряжения;
  • цепи ввода/вывода защит;
  • цепи релейного управления;
  • цепи освещения и розетки.

Технические характеристики шкафа:

Параметры цепей питания:

  • Номинальное напряжение оперативного тока UПИТ : 220В, DC.

Параметры цепи освещения:

  • Номинальное напряжение переменного тока: 220В;
  • Номинальная частота: 50 Гц.

Параметры измерительных цепей:

  • Номинальный переменный ток IНОМ : 5А;
  • Номинальное линейное напряжение переменного тока UНОМ  : 100В.

Параметры протокола связи:

  • Интерфейс связи: RS-232 (Digsi);
  • Протокол связи: IEC 60870-5-103.

Общие характеристики шкафа:

  • Температура окружающего воздуха: (20 ± 5) °С;
  • Относительная влажность воздуха: не более 80 %.

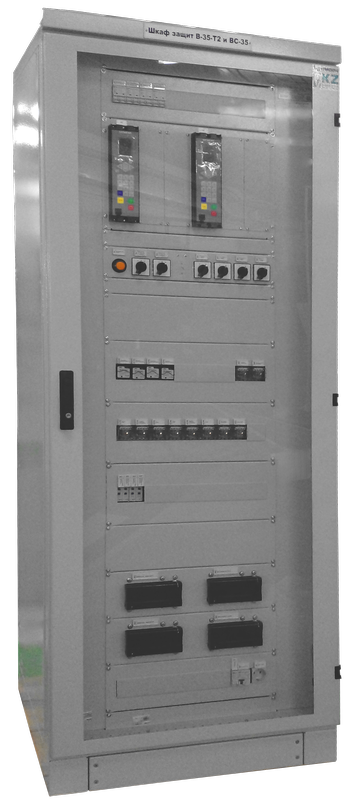

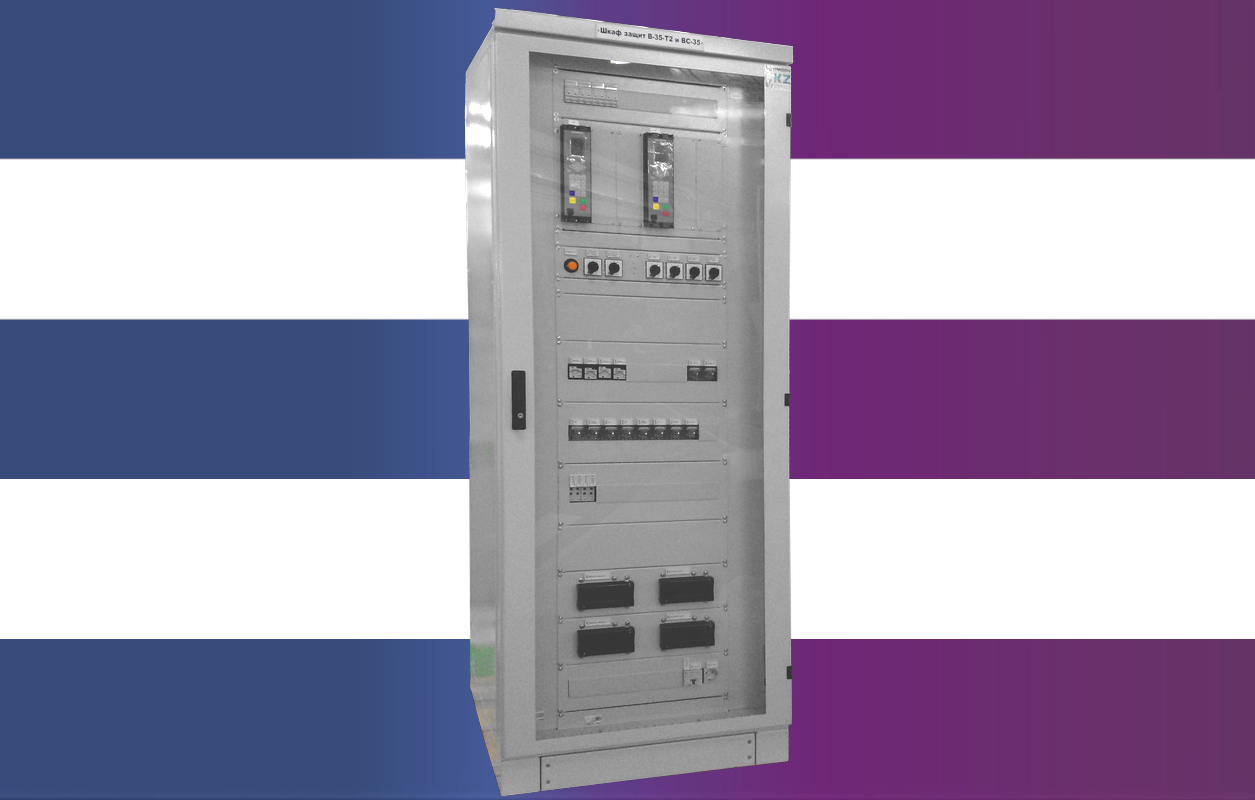

Устройство шкафа

Шкаф представляет собой заземленный металлический корпус с двухсторонним доступом, с прозрачной дверью спереди и сплошной металлической дверью сзади. Все металлические элементы устройства защищены от коррозии. Все поверхности металлоконструкции окрашены порошковой эпоксиполиэфирной краской, изоляционные материалы не поддерживают горение. Металлический каркас шкафа OPTIMA, цвет RAL7035. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1 (МЭК 60439-1-92).
