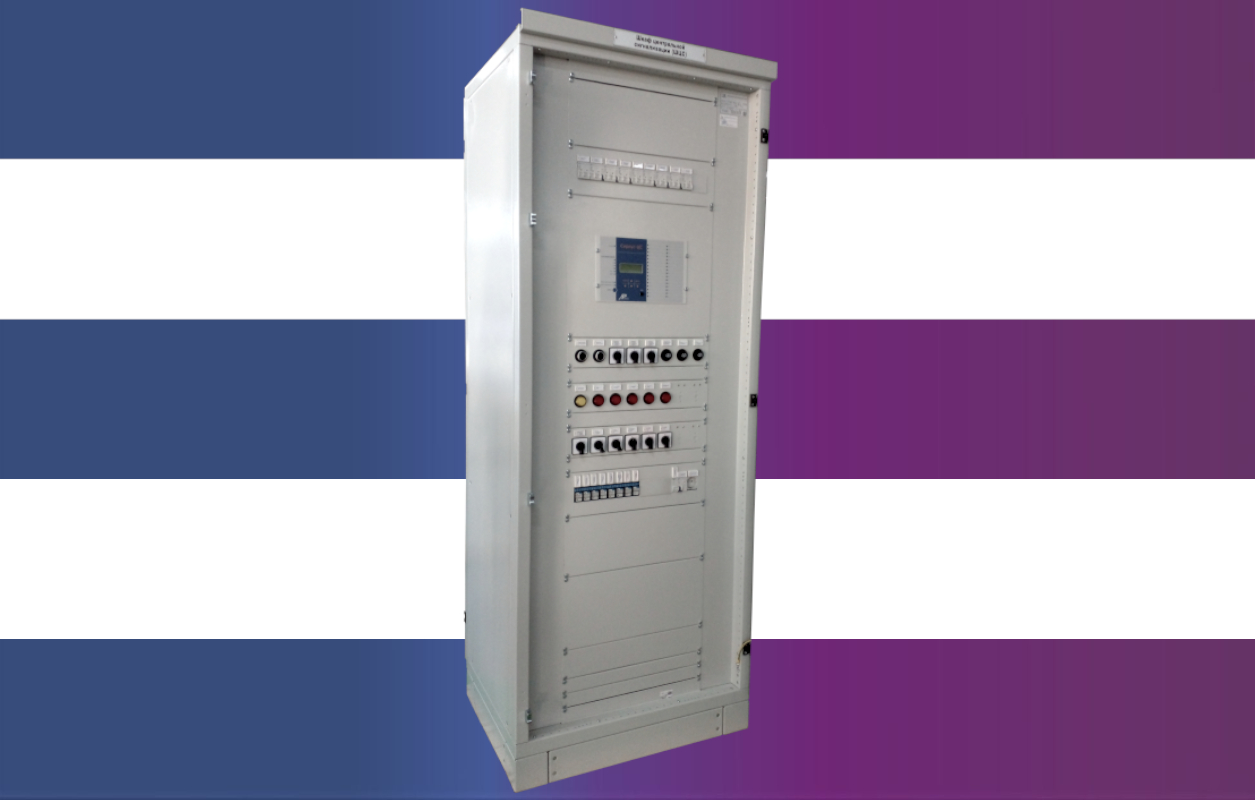

Шкаф центральной сигнализации

Шкаф с блоком центральной сигнализации «Сириус-ЦС» предназначен для выполнения функций центральной аварийно-предупредительной звуковой и световой сигнализации на объектах энергосистем, оснащенных микропроцессорными и электромеханическими устройствами релейной защиты и автоматики. В комплект шкафа входит один блок центральной сигнализации «Сириус-ЦС». Шкаф может быть использован в качестве устройства нижнего уровня АСУ ТП электростанции или подстанции. Шкаф предназначен для эксплуатации в условиях промышленной атмосферы.

Шкаф предусматривает организацию трех участков сигнализации:

  1. участок;
  2. участок;
  3. участок.

Шкаф обеспечивает:

  • регистрацию сигналов от трех участковых шинок аварийной и предупредительной сигнализации (до 30 одновременно присутствующих сигналов по каждой шинке);
  • регистрацию индивидуальных сигналов от конкретных устройств;
  • расшифровку сигналов с помощью светодиодов и ЖКИ дисплея терминала, а также дополнительных светодиодных ламп информационной сигнализации (для исполнения 01);
  • формирование сигналов телемеханики;
  • контроль исправности системы и самодиагностику;
  • накопления информации о зафиксированных событиях;
  • передачу информации по связи.



Технические характеристики:

Характеристика Значение
Вид тока, его частота DC, AC, 50Гц
Номинальный ток 2А
Номинальное рабочее напряжение оперативного тока 220В ,DC
Номинальное напряжение вспомогательных цепей 220В AC
Номинальное напряжение изоляции оперативного тока 500В
Номинальное напряжение изоляции вспомогательных цепей 500В
Степень защиты IP31
Вид внутреннего разделения 1
Тип электрических соединений функциональных блоков FFF

Состав изделия:

  • цепи освещения и розетки;
  • питание цепей сигнализации;
  • цепи контроля напряжения центральных шинок сигнализации;
  • цепи питание блока центральной сигнализации;
  • общие цепи центральной сигнализации;
  • выходные цепи;
  • центральные шинки сигнализации;
  • цепи сигнализации 1-го участка;
  • цепи сигнализации 2-го участка;
  • цепи сигнализации 3-го участка.

Устройство и работа:

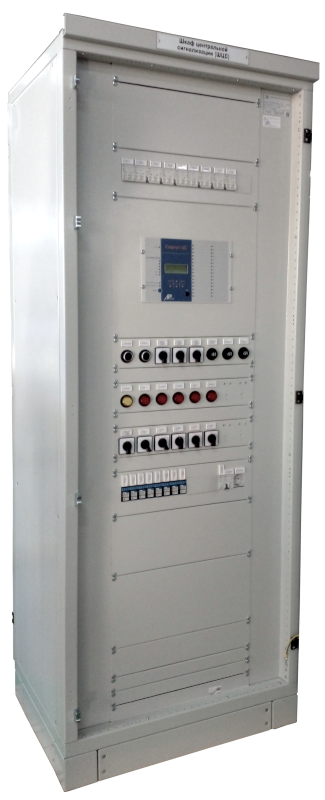

Шкаф представляет собой заземленный металлический корпус с двухсторонним доступом, с прозрачной дверью спереди и сплошной металлической дверью сзади. Все металлические элементы устройства защищены от коррозии. Все поверхности металлоконструкции окрашены порошковой эпоксиполиэфирной краской, изоляционные материалы не поддерживают горение. Металлический каркас шкафа OPTIMA, цвет RAL7035. Ввод кабеля выполнен снизу. По боковым сторонам корпуса установлены клеммные ряды для внешнего подключения сигнализации и управления. На фронтальной панели установлены органы управления. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК 60439-1-92).
