Шкаф трансформатора напряжения 500/220/110/35кВ

Шкаф трансформатора напряжения используется в организации цепей напряжения для измерения, защиты и учёта, а также автоматики, контроля и сигнализации трансформаторов напряжения. Шкаф предназначен для эксплуатации в условиях промышленной атмосферы.

Технические характеристики:

Характеристика Значение
Вид тока, его частота AC, 50Гц
Номинальный ток 5А
Номинальное рабочее напряжение цепи измерения напряжения 100В AC
Номинальное напряжение вспомогательных цепей 220В AC
Номинальное напряжение изоляции цепи измерения напряжения 500 В
Номинальное напряжение изоляции вспомогательных цепей 500 В
Степень защиты IP31
Система заземления TN-C
Вид внутреннего разделения 1
Тип электрических соединений функциональных блоков FFF



Шкаф функционально состоит:

  •   цепей контроля напряжения и учета электроэнергии;
  •   цепей контроля разомкнутого треугольника.

Габаритные размеры устройства:

  • высота 2130 мм;
  • ширина 800 мм;
  • глубина 650 мм;
  • масса устройства не более 150 кг.

Устройство и работа:

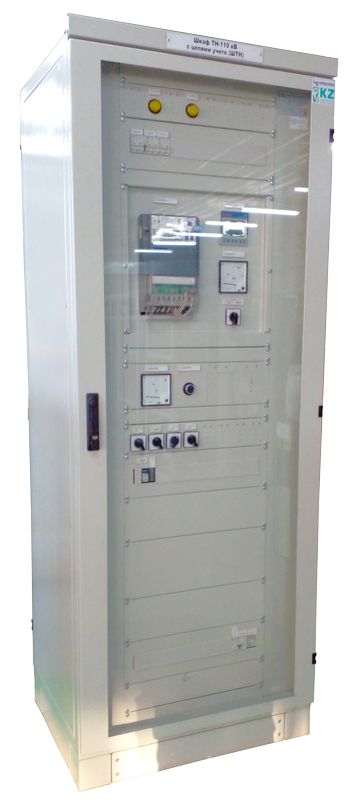

      Устройство представляет собой металлический каркас с выполненным разделением 1. Ввод кабеля выполнен снизу. По боковым сторонам корпуса установлены клеммные ряды для внешнего подключения сигнализации и управления. На фронтальной панели установлены органы управления и измерительные приборы. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010 (МЭК 60439-1-92).
