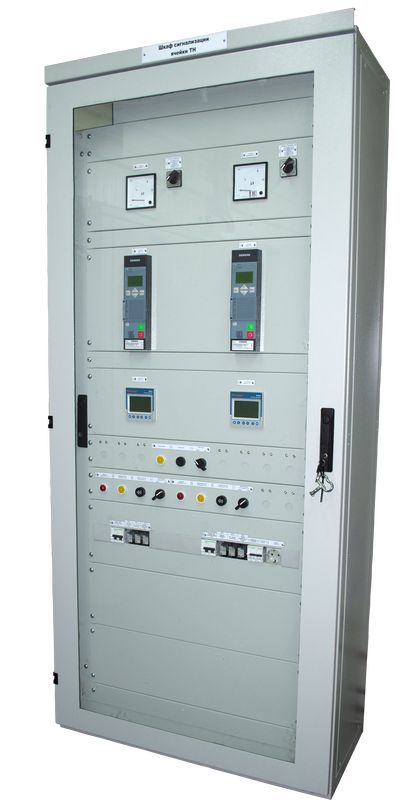

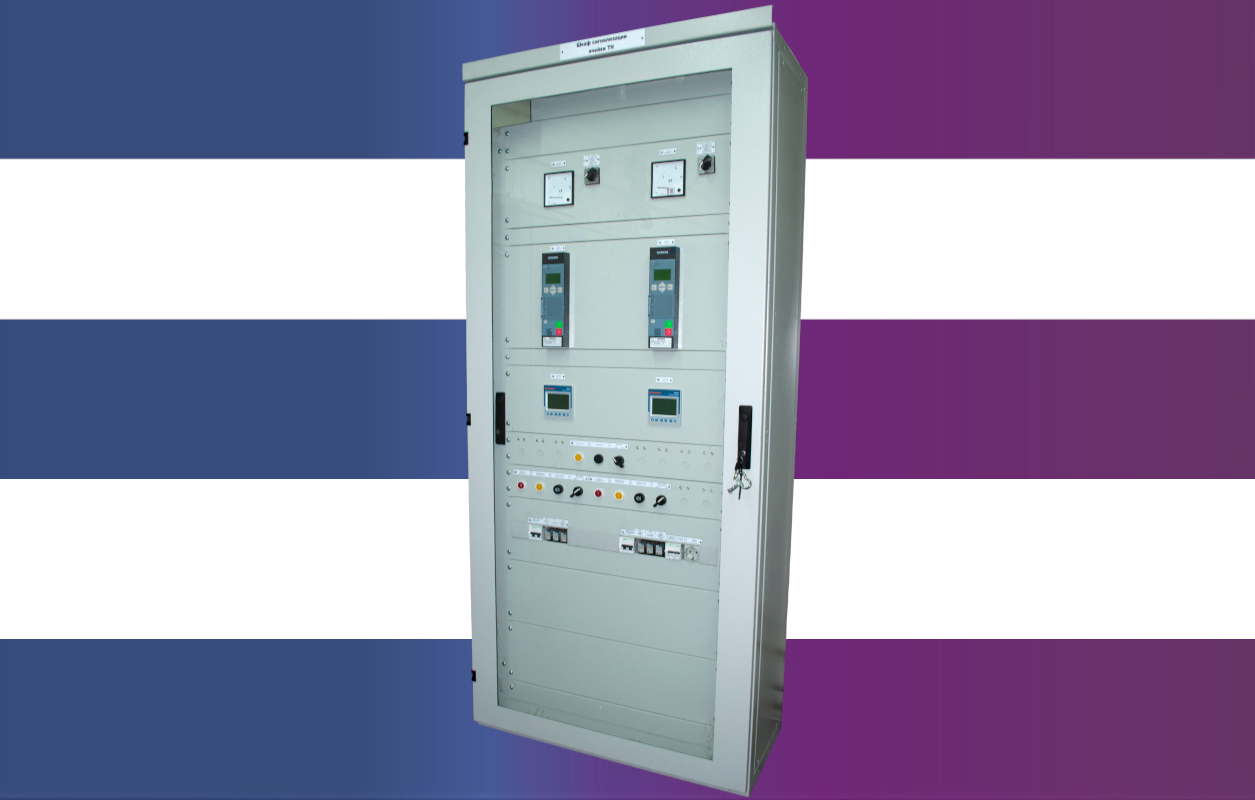

Шкаф сигнализации ячеек ТН

Шкаф с блоком центральной сигнализации предназначен для выполнения функций центральной аварийно-предупредительной звуковой и световой сигнализации на объектах энергосистем, оснащенных микропроцессорными и электромеханическими устройствами релейной защиты и автоматики. В комплект шкафа входит один блок центральной сигнализации. Шкаф может быть использован в качестве устройства нижнего уровня АСУ ТП электростанции или подстанции. Шкаф предназначен для эксплуатации в условиях промышленной атмосферы.

Шкаф обеспечивает:

• • регистрацию сигналов от четырех участковых шинок аварийной и предупредительной сигнализации (до 30 одновременно присутствующих сигналов по каждой шинке);
  • регистрацию индивидуальных сигналов от конкретных устройств (до 32 сигналов);
  • расшифровку сигналов с помощью светодиодов и ЖКИ дисплея терминала, а также дополнительных светодиодных ламп информационной сигнализации (для исполнения 01);
  • формирование сигналов телемеханики;
  • контроль исправности системы сигнализации и самодиагностику;
  • накопление информации о зафиксированных событиях;
  • передачу информации по линии связи.

Состав шкафа:

• • цепи освещения и розетки;
  • цепи питание цепей сигнализации;
  • цепи контроля напряжения центральных шинок сигнализации;
  • цепи питание блока центральной сигнализации;
  • общие цепи центральной сигнализации;
  • выходные цепи;
  • центральные шинки сигнализации.

Технические особенности:

• • промышленное исполнение для сложных условий;
  • совместимость с современными устройствами РЗА;
  • модульная расширяемая конструкция;
  • соответствует стандартам МЭК 60255.
