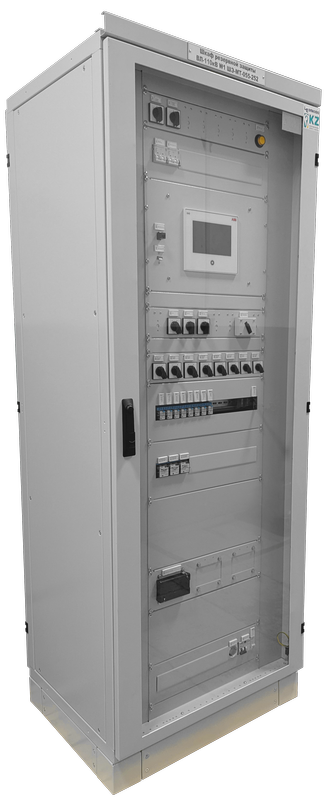

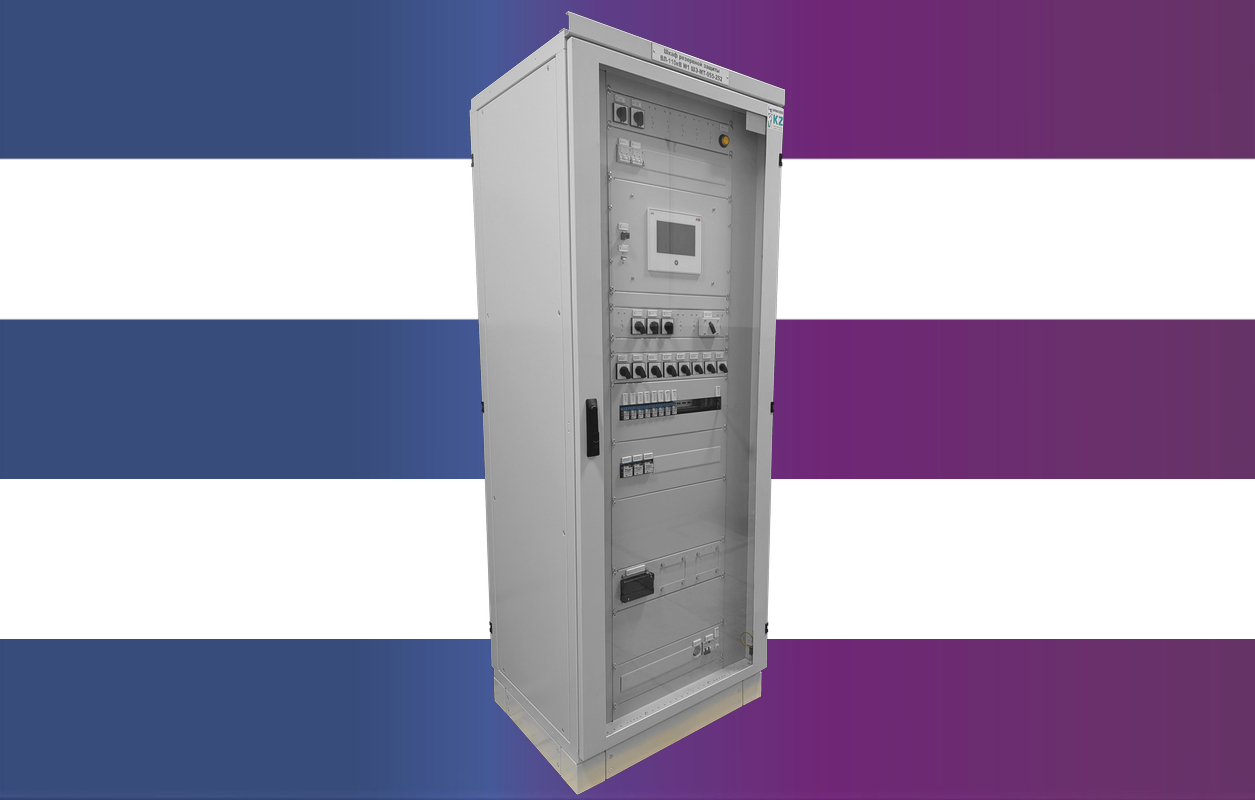

Шкаф резервной защиты

Шкаф предназначен для обеспечения защиты выключателя ввода напряжением 110кВ. Основная функция шкафа — прием и обработка сигнала от вторичных цепей трансформаторов тока и обеспечение надежной работы защитных устройств, предотвращающих повреждение оборудования при аварийных режимах работы сети.

Шкаф применяется в составе оборудования подстанций и распределительных устройств высокого напряжения в том числе на:

объектах энергетики промышленных предприятий логистических объектах



Функции устройства:

Цепи переменного тока, входящие в состав шкафа, служат для подключения к вторичным обмоткам главных трансформаторов тока с номинальным вторичным током 1 А или 5 А. Это обеспечивает совместимость шкафа с различными типами измерительных трансформаторов и гарантирует корректную работу устройств релейной защиты и автоматики.

Шкаф предназначен для:

  • получения измерительной информации от трансформаторов тока;
  • передачи этой информации в устройства релейной защиты;
  • обеспечения условий для селективного отключения выключателя ввода при возникновении аварийной ситуации;
  • защиты электрических цепей и оборудования от перегрузок и коротких замыканий.

 Состав оборудования:

  • цепи измерения тока;
  • цепи измерения напряжения;
  • цепи ввода/вывода защит;
  • цепи выходные управления;
  • цепи сигнализации;
  • цепи освещения и розетки.

Технические характеристики:

Параметры цепей питания:
Номинальное напряжение оперативного тока    Uпит, В 220, DC
Параметры цепи освещения:
Номинальное напряжение переменного тока, В 220
Номинальная частота, Гц 50
Параметры измерительных цепей:
Номинальный переменный ток Iном, А 5
Номинальное линейное напряжение переменного тока Uном, В 100
Параметры протокола связи:
Интерфейс связи Ethernet: TX (RJ45)
Протокол связи Modbus IEC 60870-5-103
Общие характеристики шкафа:
Температуре окружающего воздуха (20 ± 5) °С
Относительной влажности воздуха не более 80 %

 Устройство шкафа:

Устройство представляет собой металлический каркас с выполненным разделением. По боковым сторонам корпуса установлены клеммные ряды для внешнего подключения сигнализации и управления. На фронтальной панели установлены терминалы РЗА, органы управления и светосигнальная арматура. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010.
