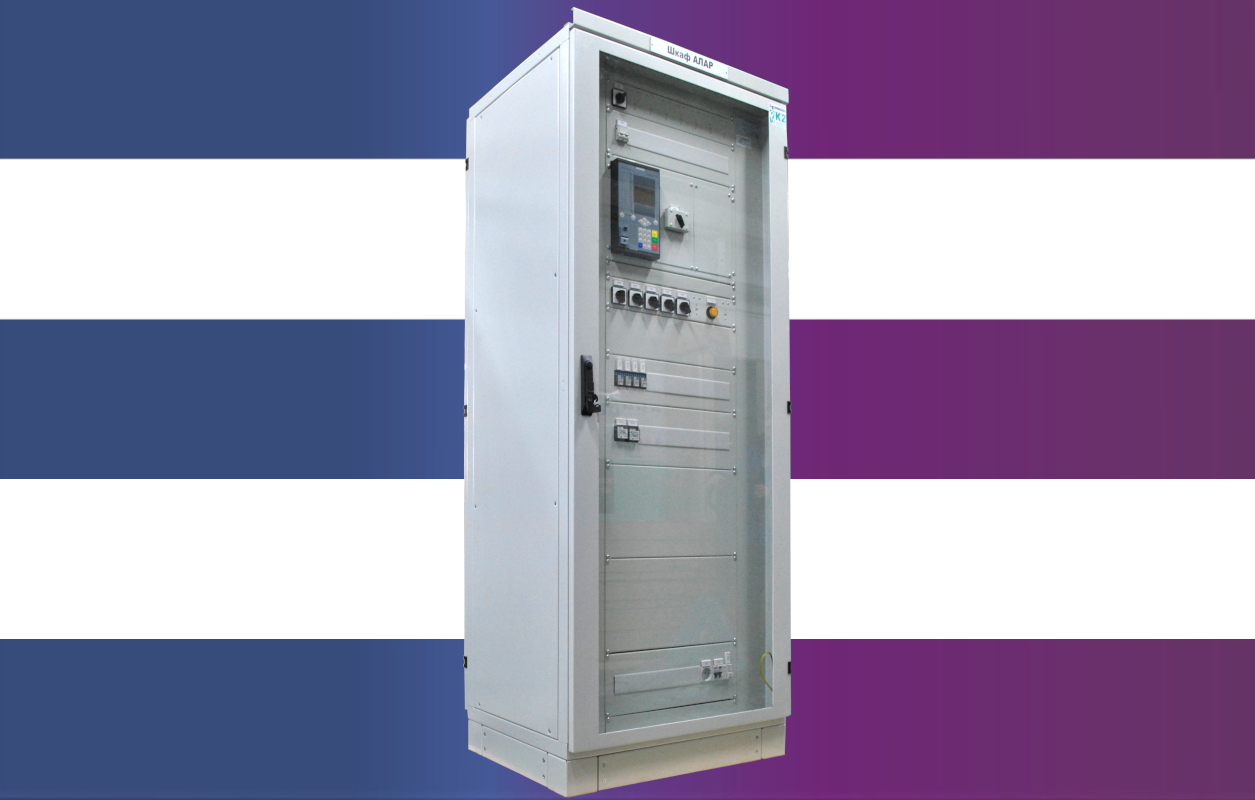

Шкаф АЛАР (Автоматики Ликвидации Асинхронного Режима)

Предназначение шкафа АЛАР в автоматической ликвидации асинхронного режима как независимой системы локальной автоматики. Шкаф применяется на цифровых подстанциях, а также на традиционных электростанциях и подстанциях. Применяется для введения объекта (подстанции, блока, линии) в общую систему синхронизированных векторных измерений энергетической системы. АЛАР предотвращает появления асинхронного хода на генераторах, асинхронных колебаний в сети и нарушение работы всей системы. Шкаф АЛАР улавливает начинающиеся колебания, отключает часть линий внутри энергетической системы, разделяя их на работающие в автономном режиме части. После введения нормального режима в разделённых частях совершается включение линии между этими частями и целостность энергетической системы возобновляется.

          Состав шкафа автоматики ликвидации аварийного режима:

• • цепи измерения тока;
  • цепи измерения напряжения;
  • цепи ввода/вывода защит;
  • цепи релейного управления;
  • цепи освещения и розетки.

Устройство шкафа:

Шкаф представляет собой заземленный металлический корпус с двухсторонним доступом, с прозрачной дверью спереди и сплошной металлической дверью сзади. Все металлические элементы устройства защищены от коррозии. Все поверхности металлоконструкции окрашены порошковой эпоксиполиэфирной краской, изоляционные материалы не поддерживают горение. Для удобства подключения внешних кабелей шкаф дополнен цоколем и снабжен шиной заземления и рейкой для подвязки кабелей. Устройство полностью удовлетворяет требованиям стандарта СТ РК ГОСТ Р 51321.1-2010.
