Шкаф представляет собой электронное устройство, предназначенное для организации каналов оперативно-диспетчерской связи и передачи данных, обеспечение сбора и передачу на сервер телеинформации в объеме, необходимом для осуществления оперативно-диспетчерского управления основным оборудованием подстанции.
Состав устройства
В шкафу установлены оборудования передачи команд РЗиПА, панели коммутации и сигнализации, источник бесперебойного питания, автоматические выключатели, розетки, а также промежуточные клеммы для подключения устройства к цепи питания переменного тока и внешних устройств по информационным каналам связи.
Шкафы связи применяются для сбора, промежуточной обработки, временного хранения и передачи технологической информации между объектом автоматизации и удалёнными диспетчерскими центрами.
Устройство шкафа

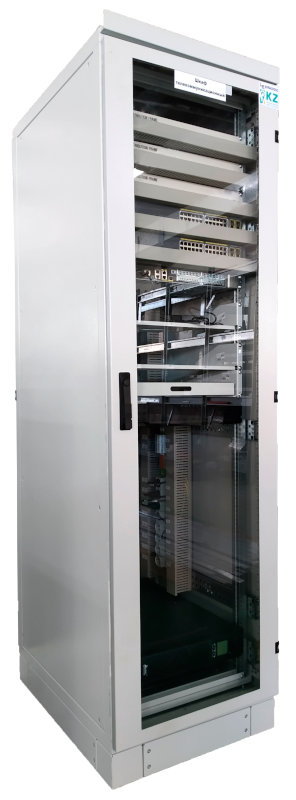

Шкаф представляет собой заземленный металлический корпус для двухстороннего обслуживания с прозрачной дверью спереди и сплошной дверью сзади. Все металлические элементы устройства защищены от коррозии. Все поверхности металлоконструкции окрашены порошковой эпоксиполиэфирной краской, изоляционные материалы не поддерживают горение.
Технические характеристики
Параметры цепи питания:
- Номинальный ток: 16А;
- Номинальное напряжение и частота: 220В AC, 50Гц;
- Номинальное напряжение изоляции вспомогательной цепи: 500В;
Общие характеристики шкафа:
- Интерфейс связи: Ethernet, R485, R232;
- Степень защиты: IP31;
- Система заземления цепи оперативного тока: IT, TN-S;
- Вид внутреннего разделения: 1;
- Вид внутреннего разделения: FFF;
Габаритные размеры устройства*:

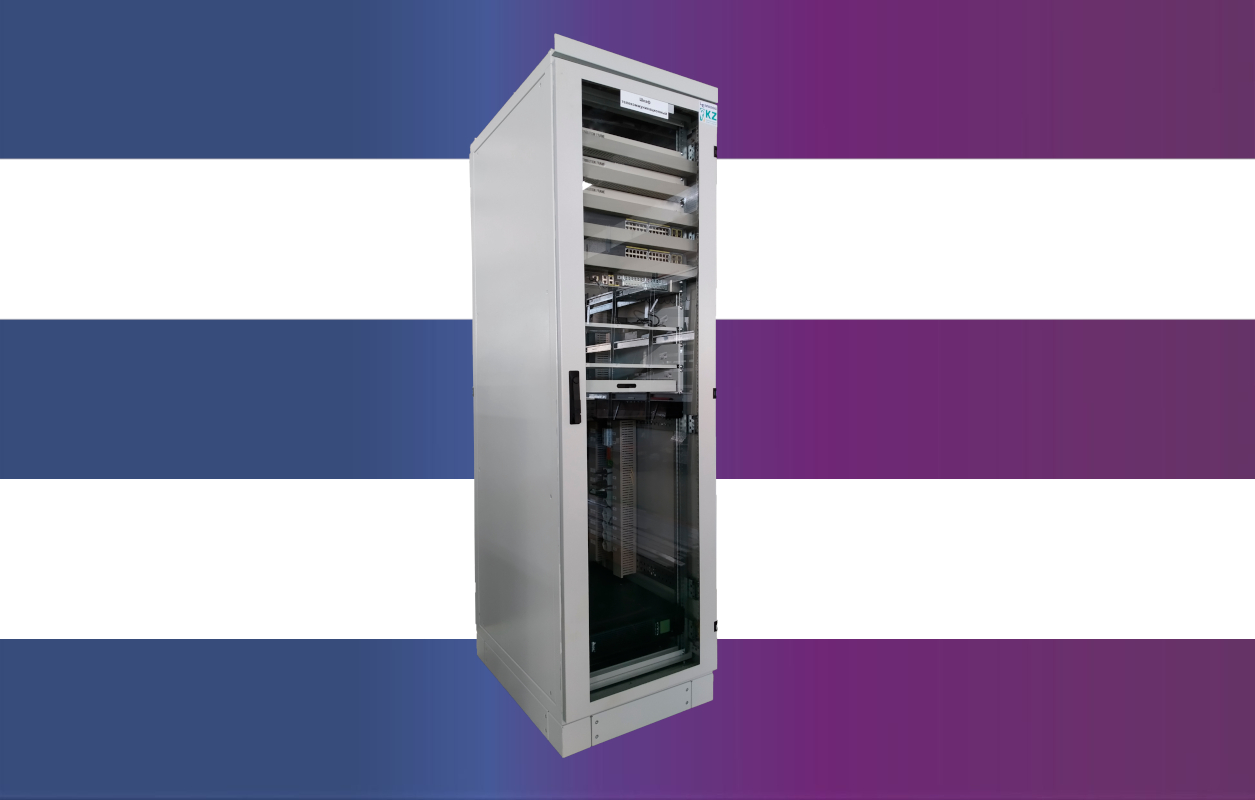

- Большой (ВхШхГ): 2100х600х600;

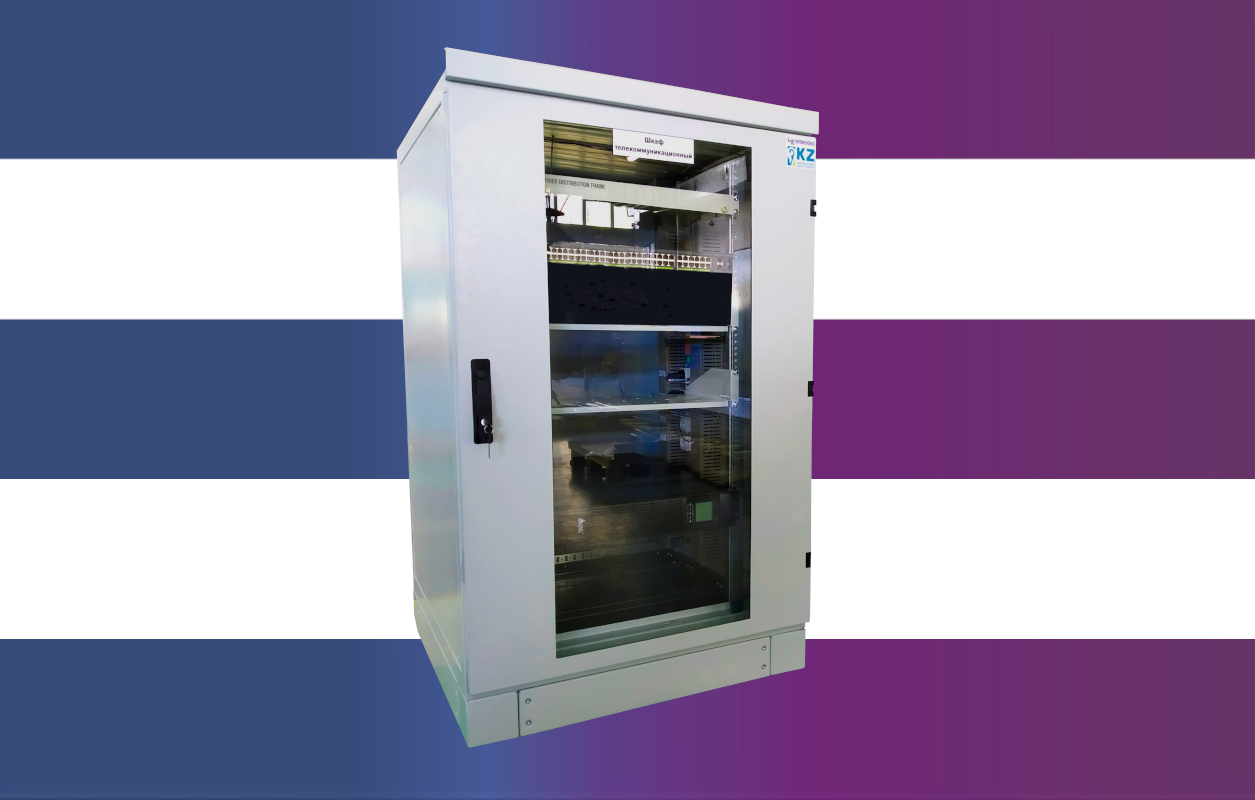

- Малый (ВхШхГ): 1700х600х600.
*- габаритные размеры устройства не окончательны, они могут варьироваться по мере конструкторской необходимости.
Шкаф не предназначен для работы вне помещений, а также в помещениях, где содержится токопроводящая пыль, агрессивные газы и пары в концентрациях, разрушающих изоляцию и металл. Шкаф не предназначен для работы на подвижных средствах наземного, воздушного транспорта и в специальных установках.
