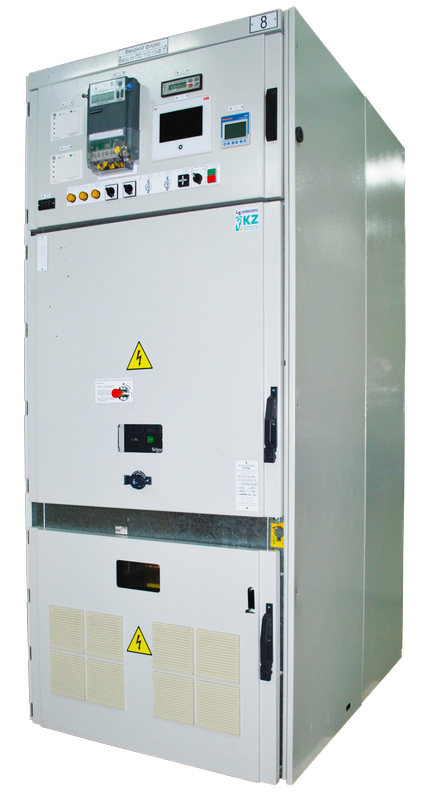

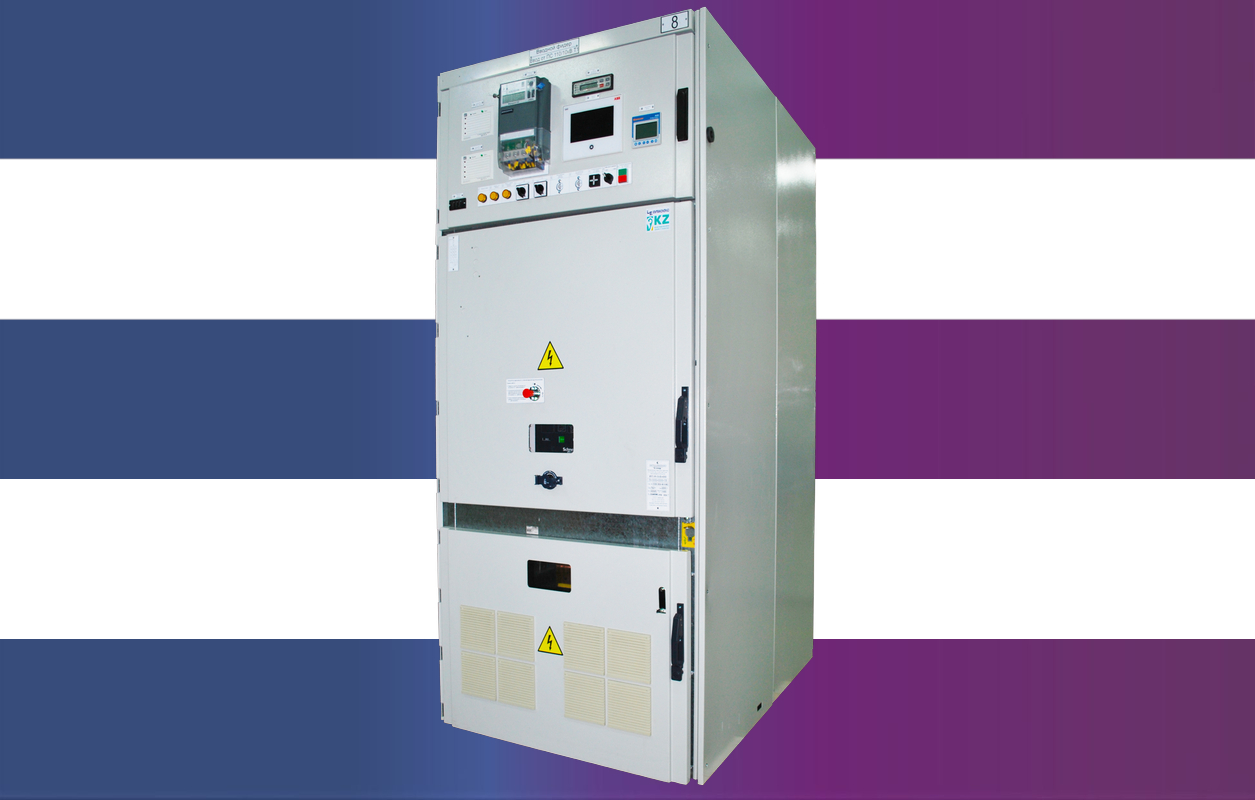

Комплектное распределительное устройство MVC-W-10

Комплектные распределительные устройства модели MVC–W–10 (далее–КРУ) с вакуумными или элегазовыми выключателями на класс напряжения 6(10,5)кВ, номинальные токи 630–4000А, номинальные токи отключения 25, 31,5 и 40кА, предназначенные для работы во внутренних установках трехфазного переменного тока частотой 50 и 60Гц для систем с изолированной или заземленной через дугогасящий реактор нейтралью. КРУ применяется как на первичном, так и на вторичном уровнях распределения электроэнергии. Ячейки КРУ используются генерирующими и сетевыми компаниями, промышленными предприятиями и на объектах инфраструктуры. Шкаф КРУ предназначен для эксплуатации в условиях промышленной атмосферы.

Функции MVC-W-10:

1. Приём и распределение электроэнергии:

  • обеспечивает централизованный приём высоковольтного питания и его распределение по отходящим линиям или трансформаторам.

2. Электрическая защита:

  • защищает оборудование и линии от коротких замыканий, перегрузок, перенапряжений и других аварийных режимов;
  • реализуется с помощью автоматических выключателей, вакуумных и элегазовых выключателей, реле защиты и других устройств.

3. Коммутационные операции:

  • обеспечивает безопасное включение, отключение, переключение и заземление различных участков сети;
  • выполняются вручную или автоматически, включая дистанционное управление.

4. Контроль и измерение:

  •  устройство оснащается средствами контроля и индикации параметров сети (напряжение, ток, мощность, частота);
  • возможна интеграция в системы АСУ ТП и диспетчеризации.

5. Обеспечение селективности:

  • предотвращает обесточивание всего объекта при аварии на одном из участков, отключая только повреждённую линию.

6. Безопасность персонала:

  • предусмотрена система межблокировок, заземляющих ножей, защитных экранов и автоматических блоков, исключающих неправильные действия при обслуживании.

Сферы применения:

Промышленность Энергетика ЖКХ и строительство Транспортная инфраструктура Объекты нефтегазового сектора Сельское хозяйство и агропром

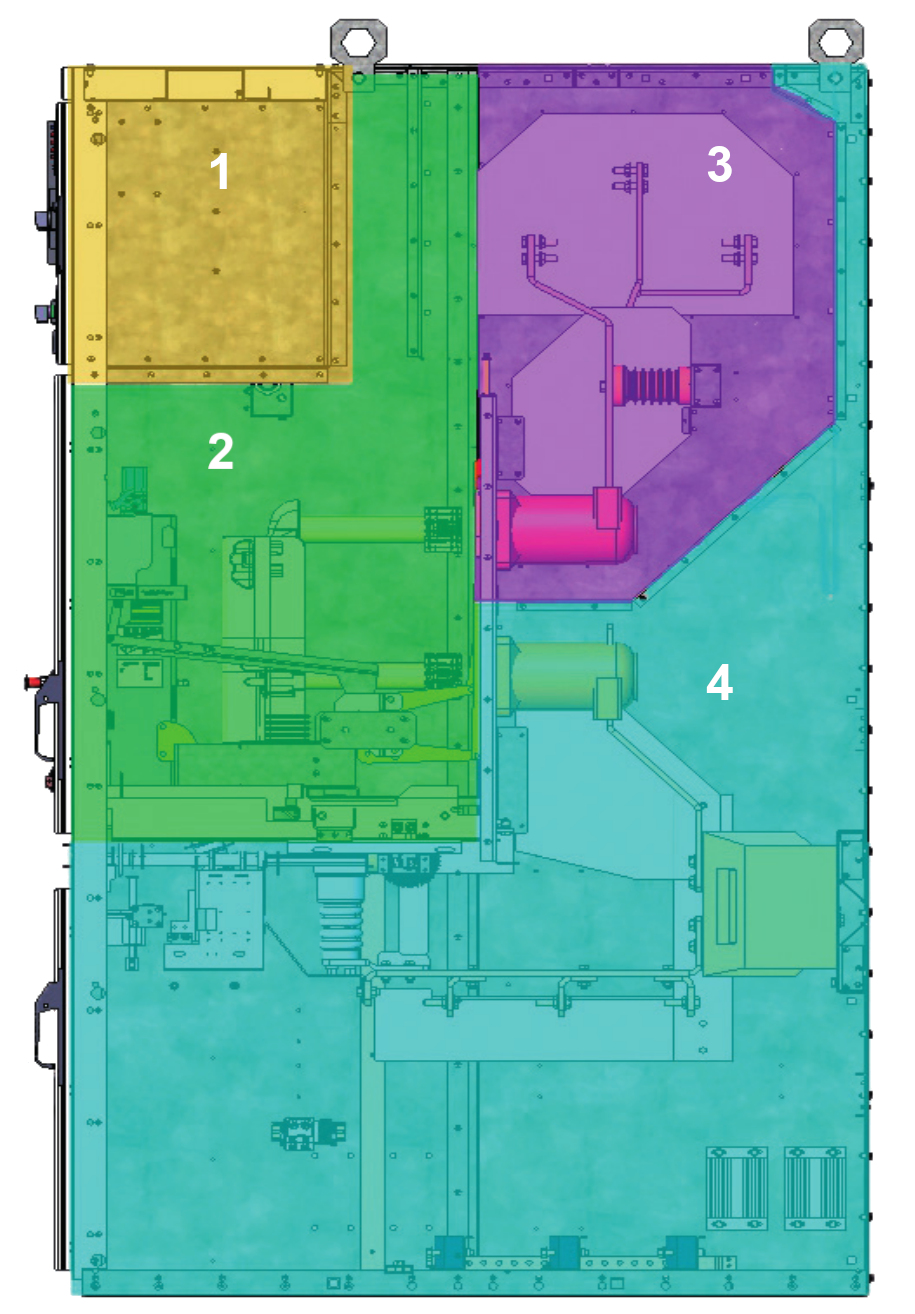

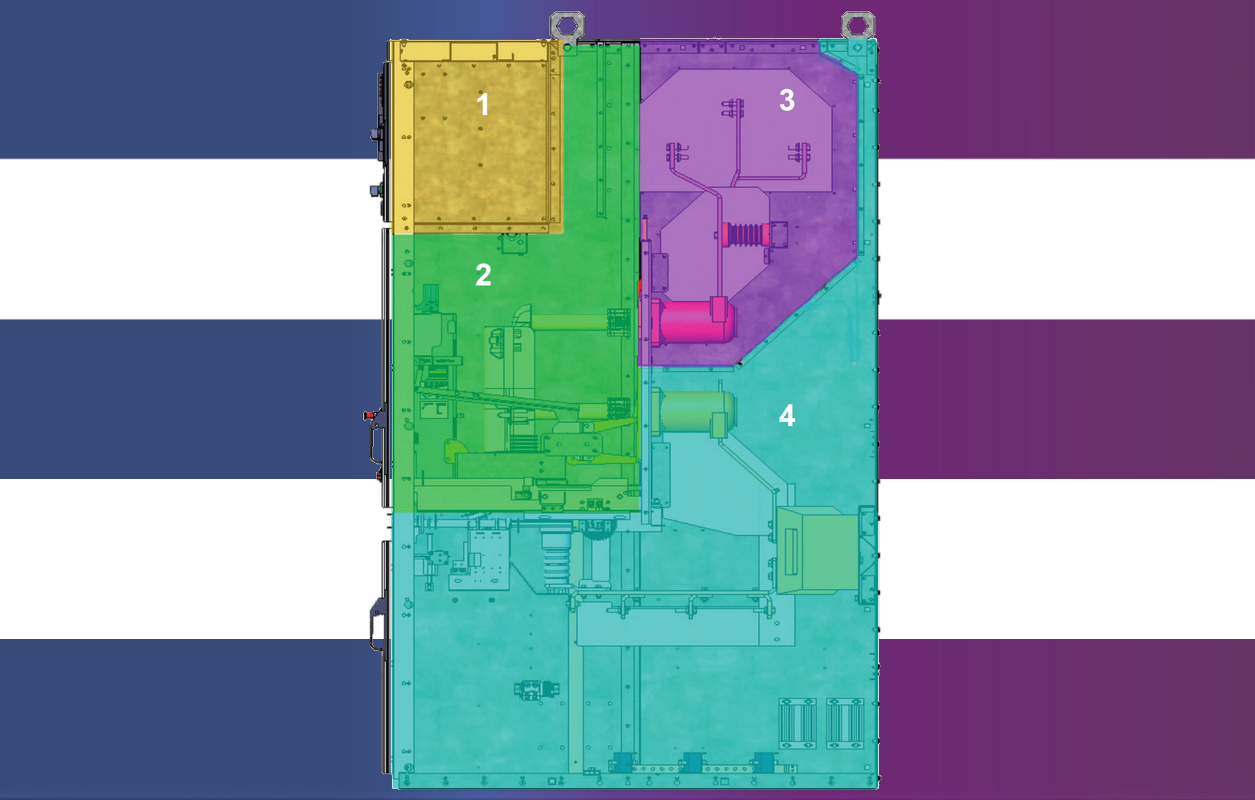

  Конструктивно ячейка КРУ состоит из:

1. Отсека РЗиА:

  • в отсеке релейной защиты устанавливаются микропроцессорный блок релейной защиты производителей по требованию Заказчика. Устройства коммерческого или технического учета электроэнергии, электроизмерительные приборы (амперметры, вольтметры), клеммные ряды, цепи обогрева, освещения, автоматики и оперативных блокировок. Также, в случае внедрения в КРУ автоматической системы управления (АСУ) в отсек релейной защиты устанавливаются все необходимые для этого компоненты;

2. Отсека выключателя:

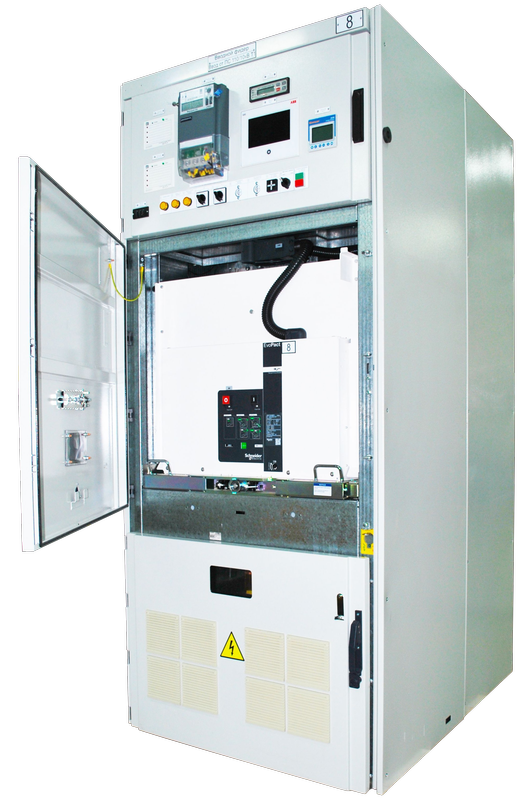

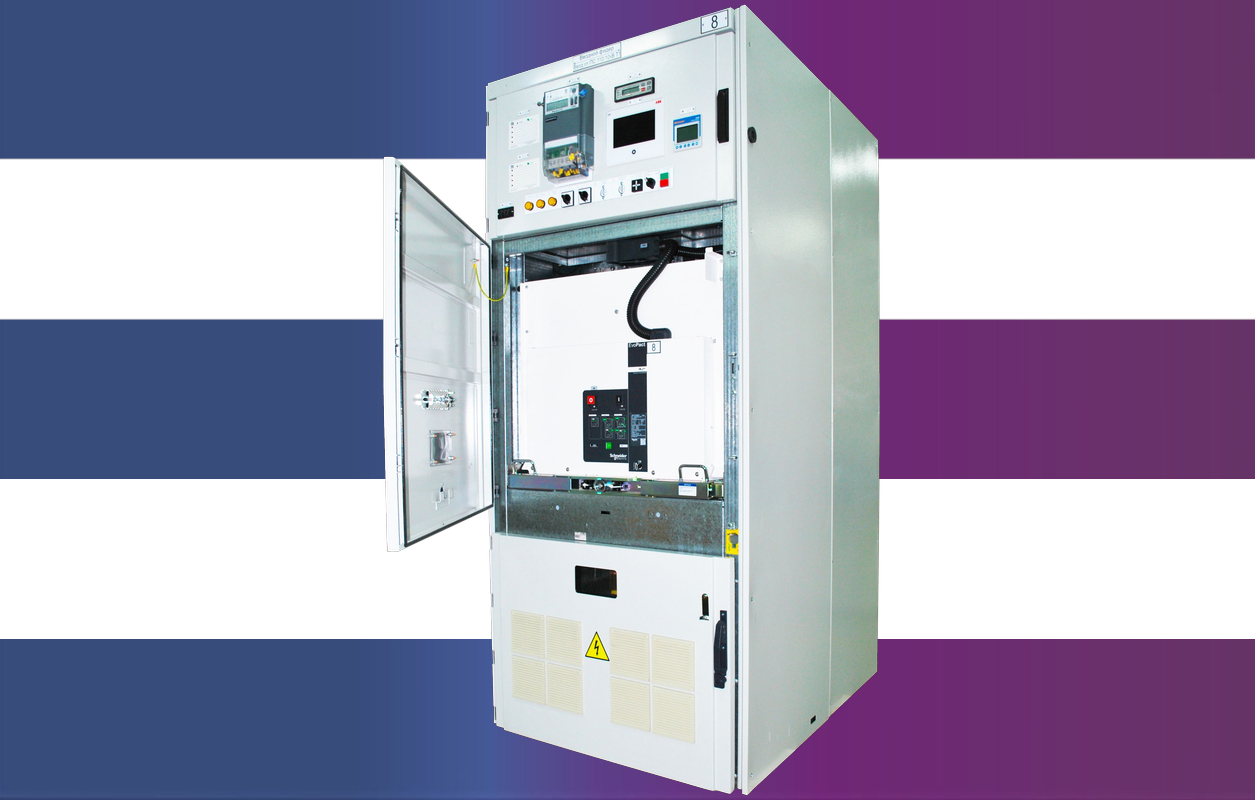

  • в отсеке, помимо выкатного элемента с вакуумным или элегазовым выключателем (тележки с разъединителем или заземляющим разъединителем), расположены подвижные металлические шторки, которые автоматически закрываются при перемещении выключателя/разъединителя/заземляющего разъединителя из рабочего положения в контрольное;

3. Отсека сборных шин:

  • в отсеке расположены медные шины, проходные изоляторы.

4. Кабельного отсека:

  • в отсеке расположены кабельный вводы, заземляющий разъединитель, модуль системы индикации наличия высокого напряжения, трансформаторы тока, трансформаторы напряжения;



Ячейка КРУ функционально состоит из:

  • цепей контроля напряжения и тока;
  • цепей питания;
  • цепей управления и защиты выключателя;
  • цепей дуговой защиты;
  • цепей оперативной блокировки;
  • цепей сигнализации;
  • цепей УРОВ, ЛЗШ;
  • цепей освещения и обогрева.

При разработке КРУ модели MVC-W-10 учитывались самые современные тенденции в мировом КРУ–строении. Особое внимание было уделено обеспечению высокого уровня надежности, безопасности, удобству эксплуатации оборудования и экономической эффективности конструкторских и технологических решений, в частности:

  • металлический корпус, выполненный из коррозионностойкой оцинкованной стали, выдерживает воздействие избыточного давления при внутренних дуговых коротких замыканиях;
  • функциональные отсеки (выкатного элемента, кабельных присоединений, сборных шин и цепей вторичной коммутации) разделены металлическими перегородками;
  • для каждого высоковольтного отсека предусмотрены отдельные клапаны сброса избыточного давления при внутренних дуговых коротких замыканиях;
  • прокладка цепей вторичной коммутации в высоковольтных отсеках выполнена в металлических кабельканалах;
  • отсеки сборных шин соседних ячеек разделены металлическими перегородками с проходными изоляторами;
  • применены высоконадежные коммутационные аппараты: вакуумные или элегазовые силовые выключатели и заземлители;
  • каждая ячейка проходит заводские приемо – сдаточные испытания в соответствии с ГОСТ 14693-90.





Технические характеристики:

Наименование параметра Значение параметров КРУ модели MVC–W–10
Номинальное напряжение, кВ 6; 10,5
Наибольшее рабочее напряжение, кВ 7,2;12
Нормальный ток главных цепей, А 630 1000 1250 1600      2000 2500 3150 4000
Выдерживаемый ток термической стойкости (до 40кА-3с) кА 20–25 20–31,5 20–40 25–40    31,5–40 31,5–40 40 40–50
Номинальный ток сборных шин, А 1250–3150
Номинальный ток трансформаторов, А (200*) 300–4000
Номинальный ток шинных мостов, А 1250–4000
Габаритные
размеры, мм		 Ширина для ячеек с номинальным током 630–1600А 650/800
Ширина для ячеек с номинальным током 2500–4000А 1000
Высота 2300
Глубина 1300
Глубина в основании 1600
Масса, кг 700–1400

*– по заказу потребителей допускается применять в ячейках MVC–W–10
трансформаторы тока с малым коэффициентом трансформации.

КРУ предназначено для установки внутри помещений при следующих условиях окружающей среды:

  • высота над уровнем моря – до 1000 м;
  • установка выше 1000 метров над уровнем моря, возможна по специальному запросу;
  • верхнее рабочее значение температуры окружающего воздуха – не выше +40°С;
  • нижнее рабочее значение температуры окружающего воздуха – не ниже –25°С;
  • относительная влажность воздуха – не более 80% при температуре +15°С;
  • тип атмосферы – II по ГОСТ 15150-69;
  • окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металл.
  • КРУ соответствует требованиям ГОСТ 14693–90, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4–75 и ТУ СТ ТОО 39863556–03–2010.

Классификация исполнения шкафов КРУ:

Наименование показателя классификации Исполнение
Уровень изоляции Уровень «б» по ГОСТ 1561.3
Номер модификации Воздушная, комбинированная
Вид изоляции С не изолированными шинами, с изолированными шинами
Наличие изоляции токоведущих частей главных цепей С выкатными элементами, без выкатных элементов
Наличие выкатных элементов Кабельные, шинные
Наличие дверей в отсеке выдвижного элемента шкафа КРУ Шкафы КРУ с дверьми
Вид управления Местное, дистанционное
Вид поставки Отдельными шкафами или в составе БМЗ
Сокращенное наименование шкафов КРУ FD Вводной или отходящий фидер
BBVT Трансформатор напряжения
CGP Секционный выключатель
RS Шинный мост
RSW Секционный разъединитель
Auxiliary Transformer Трансформатор собственных нужд

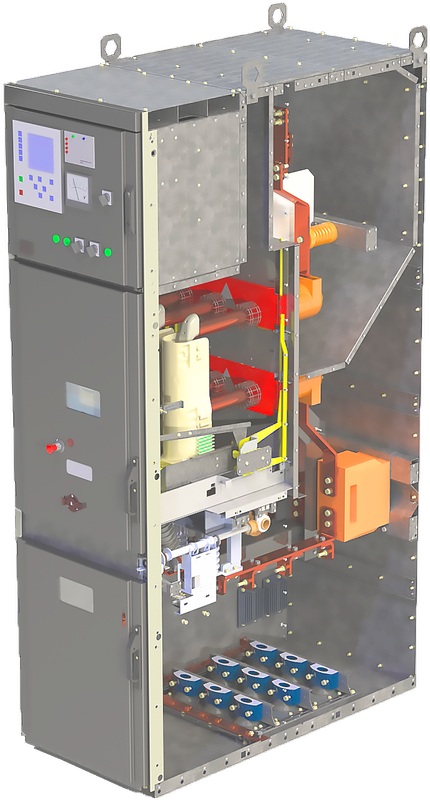

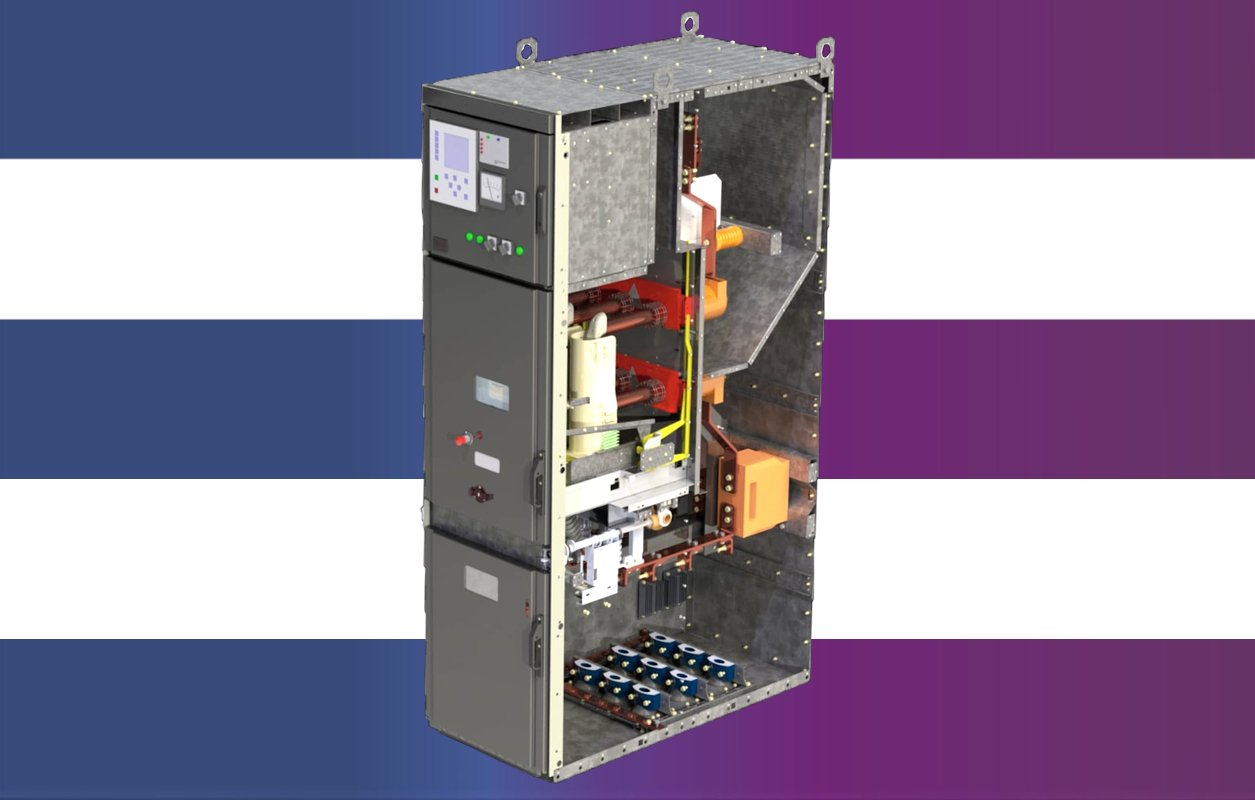

Устройство и работа:

конструктивно КРУ представляет собой заземленный металлический корпус с металлическими перегородками, разделяющими ячейку на отсеки. Все металлические элементы устройства защищены от коррозии. Панели изготовлены из оцинкованного металла. Передние поверхности окрашены полиэфирной краской, изоляционные материалы не поддерживают горение.
