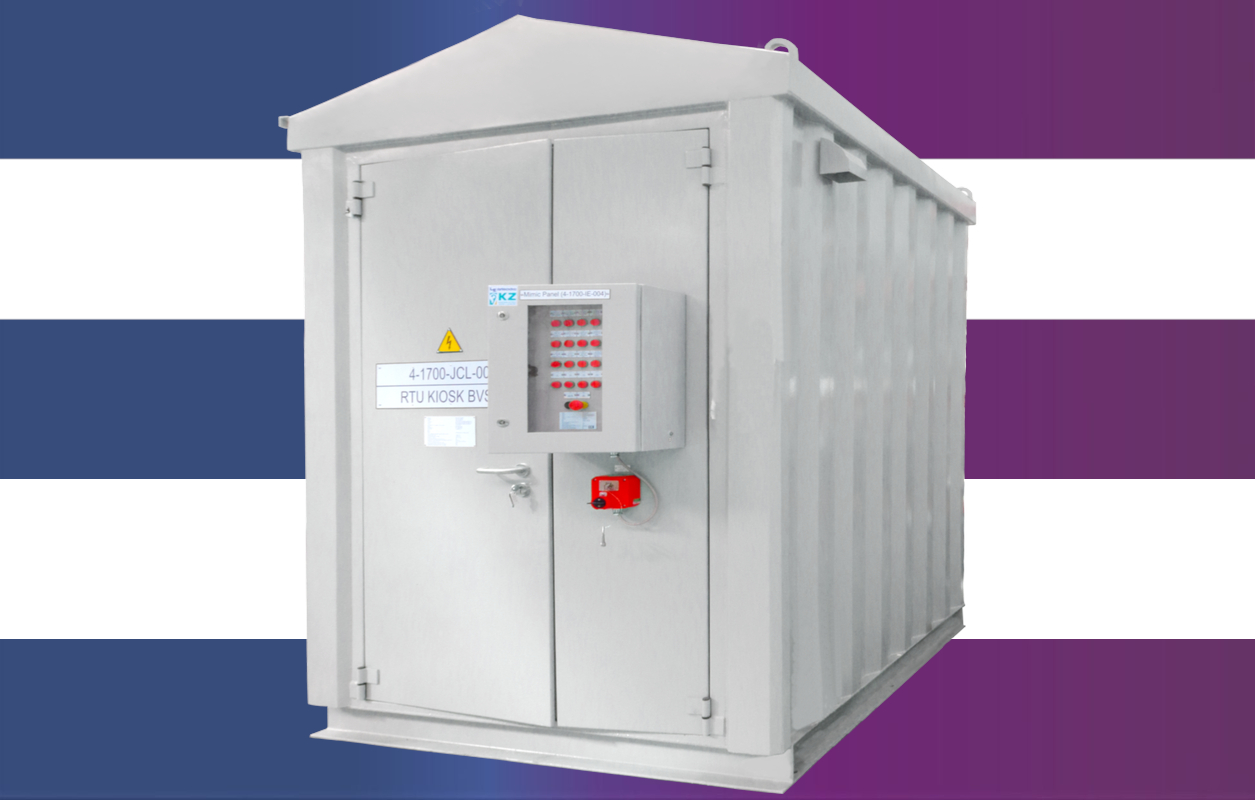

Цельносварное модульное здание



Цельносварной модуль представляет собой автономное здание, заводского изготовления, с собранными/ вмонтированными следующими частями:

  • с оборудованием контроля изменения характеристик окружающей среды;
  • самонесущими, полностью протестированными, с упаковкой высокой степени защиты;
  • оснащенных комплектно со всем оборудованием, проводкой, освещением, розетками, выключателями и аксессуарами, прочими предметами;
  • дверьми, металлоизделиями;
  • всеми другими компонентами, устройствами, необходимыми для полноценного цельносварного модульного здания.

Функционально кисок состоит из:

  • шкафа ОВКВ;
  • вспомогательной панели;
  • шкафа распределения;
  • панели ИБП;
  • энергосхемы;
  • датчиков;
  • шкафа управления;
  • панели сигнализации.



Исполнение

Площадка изготовлена из продольно-уложенных металлических пластин с поперечно скрученными квадратами.

Наружная панель:

  • толщиной 2мм полностью проваренная и изолирована от внешней среды.

Внутренняя изоляция:

  • толщина стен 100 мм;
  • толщина пола и потолка 150 мм.

Технические характеристики панели ОВКВ:

Номинальное напряжение 220-240V AC
Номинальный ток 40А
Номинальный ток отключения 6кА
Степень защиты  IP66
Рабочая температура окружающей среды -5...+60°C

Технические характеристики панели ЩСН:

Номинальное напряжение 220-240V AC
Номинальный ток 32А
Номинальный ток отключения 6кА
Степень защиты  IP55
Рабочая температура окружающей среды -5...+55°C

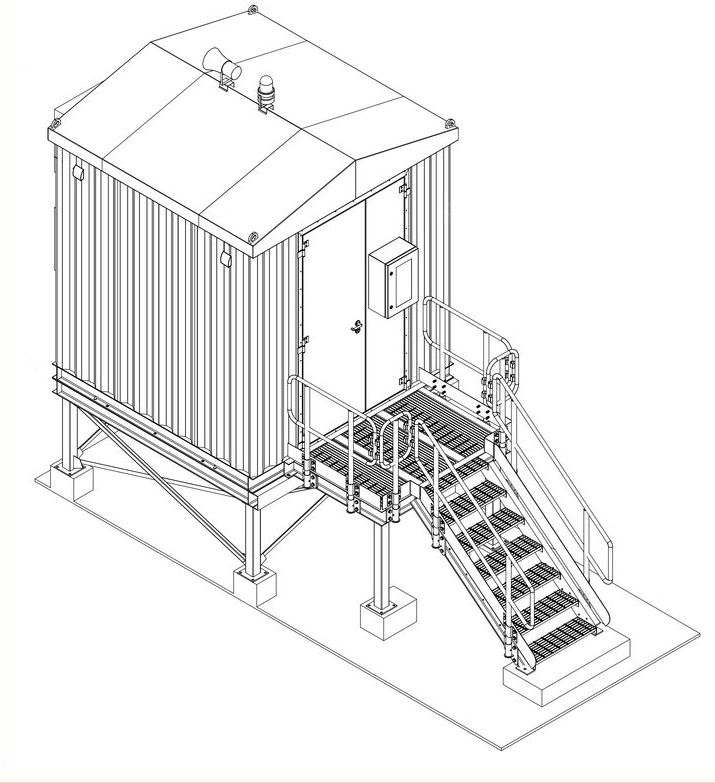

Устройство

Устройство представляет собой:

  • рамную цельносварную металлическую конструкцию,
  • покрытую порошковой краской,
  • выполненным с разделением по форме "модульное здание";
  • подключение кабелей осуществляется сбоку киоска, через мультикабельный модуль Hilti;

Модульное здание изготовлено в соответствии с требованиями, предъявляемыми заказчиком. Модульное здание со степенью защиты IP66 может использоваться в атмосфере с осаждением частиц размерами не менее 1мм, в том числе в местах, подвергающихся напору струями жидкости средней мощности.
