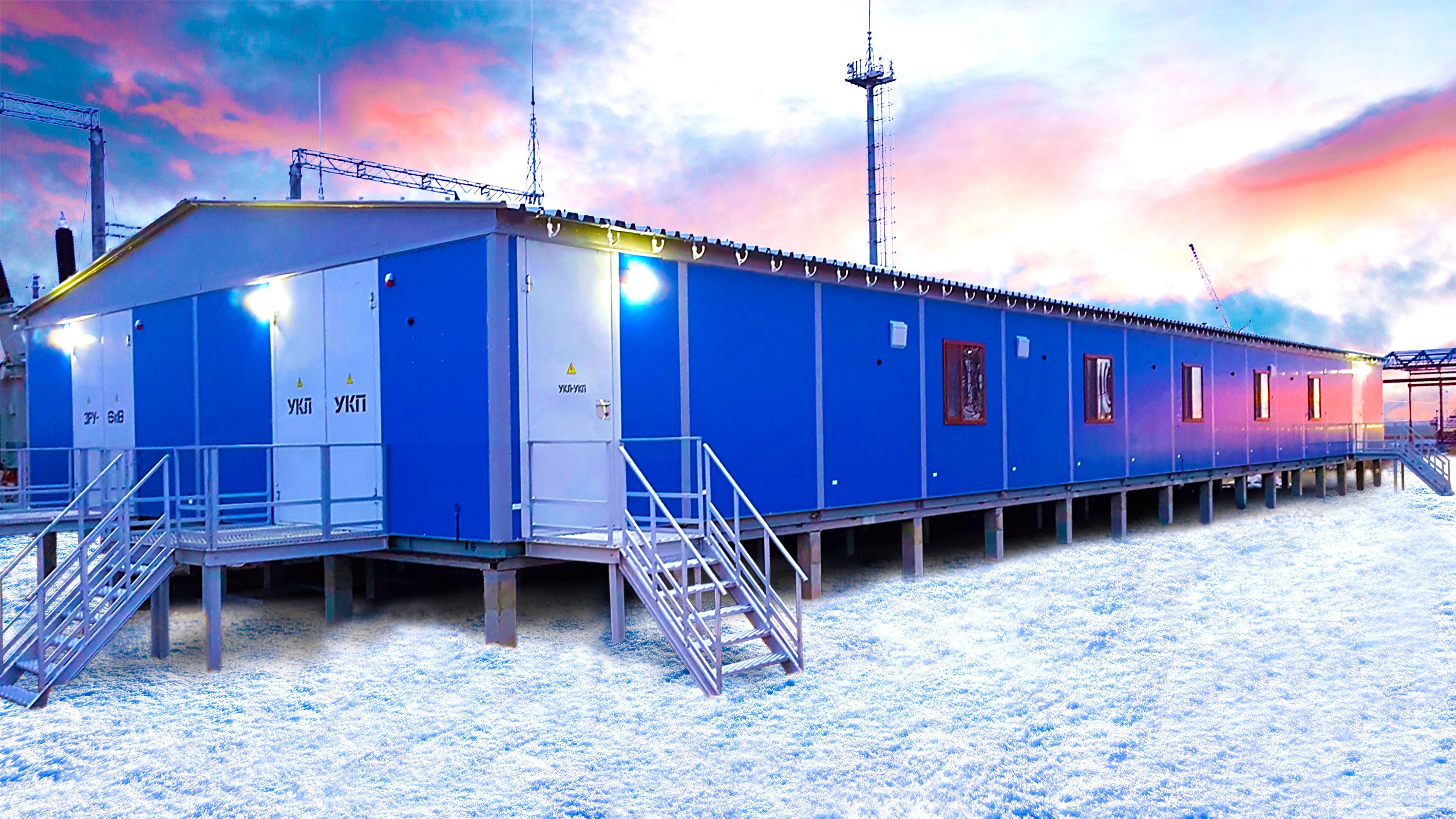

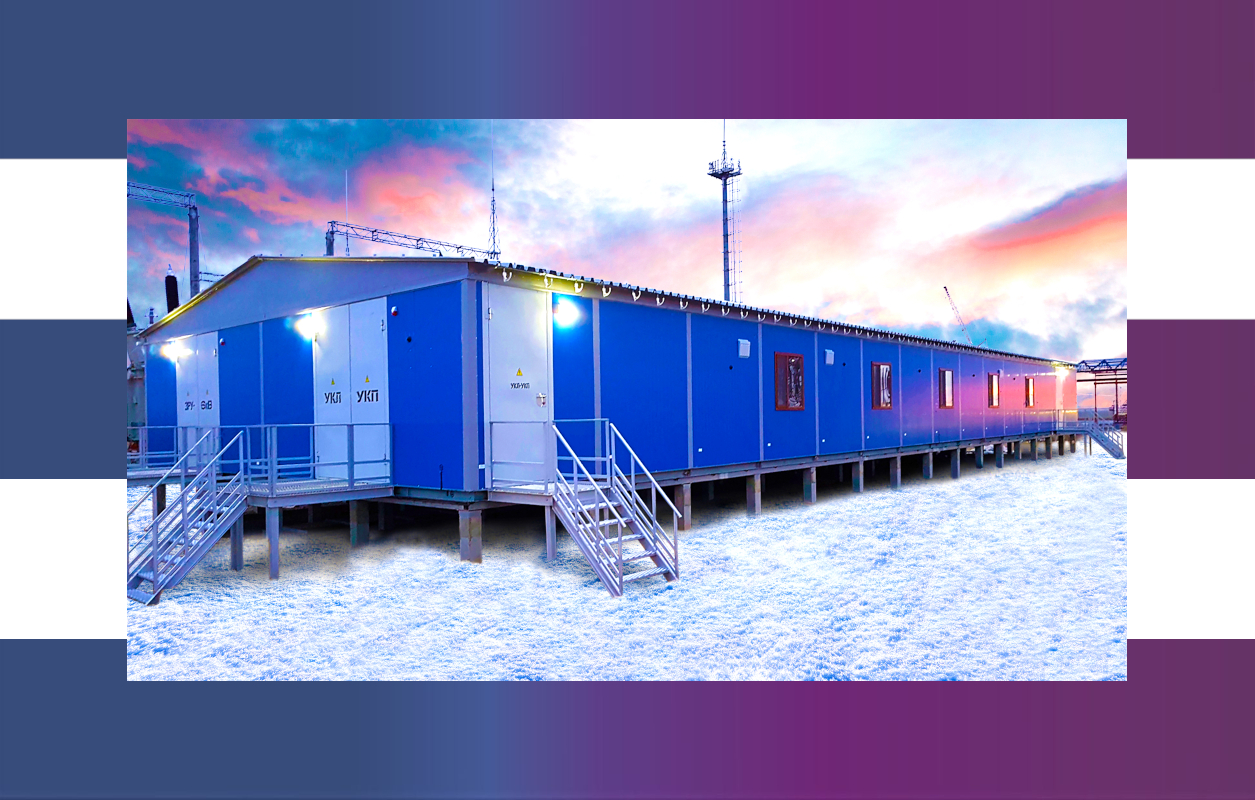

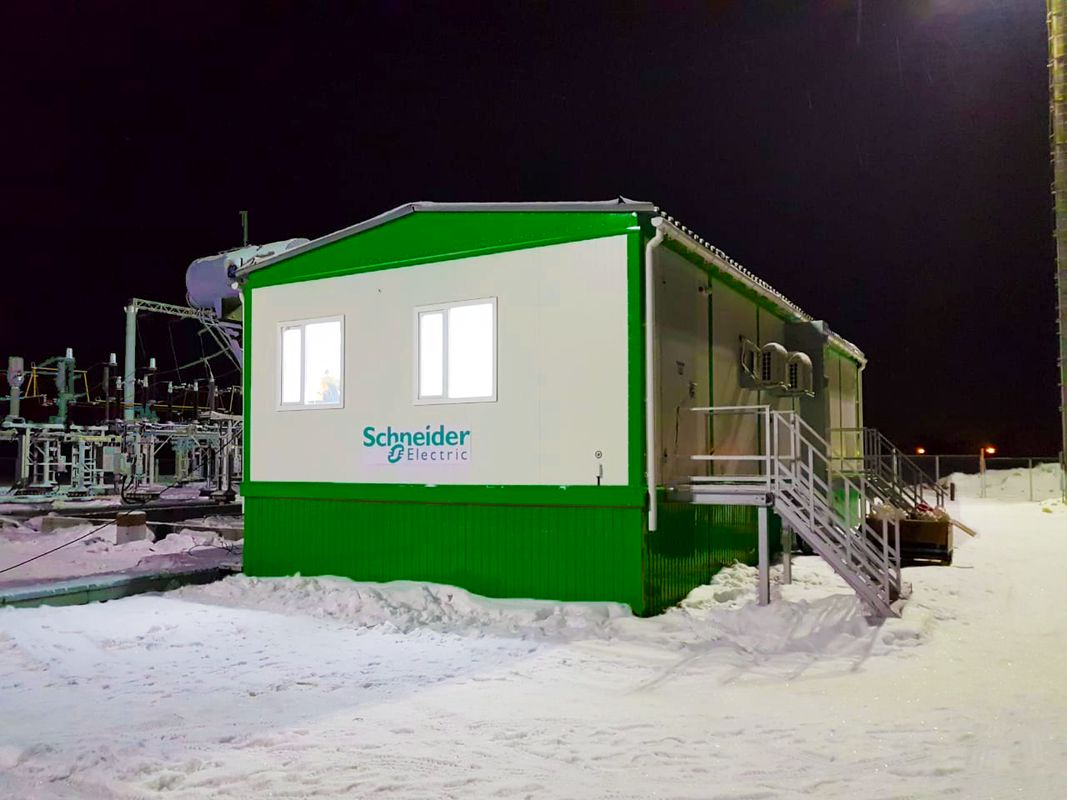

Блочно-модульное здание по проекту: "Жайремский ГОК"
Блочно-модульные здания выполняют роль распределительных пунктов для приёма, преобразования, учёта и распределения электрической энергии трёхфазного переменного тока промышленной частоты 50Гц соответственно, и предназначены для размещения в них устройств и оборудования таких как распределительное устройство высокого/низкого напряжения, комплектное распределительное устройство, щит собственных нужд, центр управления электродвигателями, трансформаторами тока и напряжения.
Модульные здания - это универсальные быстровозводимые конструкции самого различного назначения, обладающие рядом преимуществ относительно капитального строительства:
- меньшая стоимость возведения объекта;
- сокращенные сроки строительства;
- обладают возможностью передислокации без потери эксплуатационных качеств.

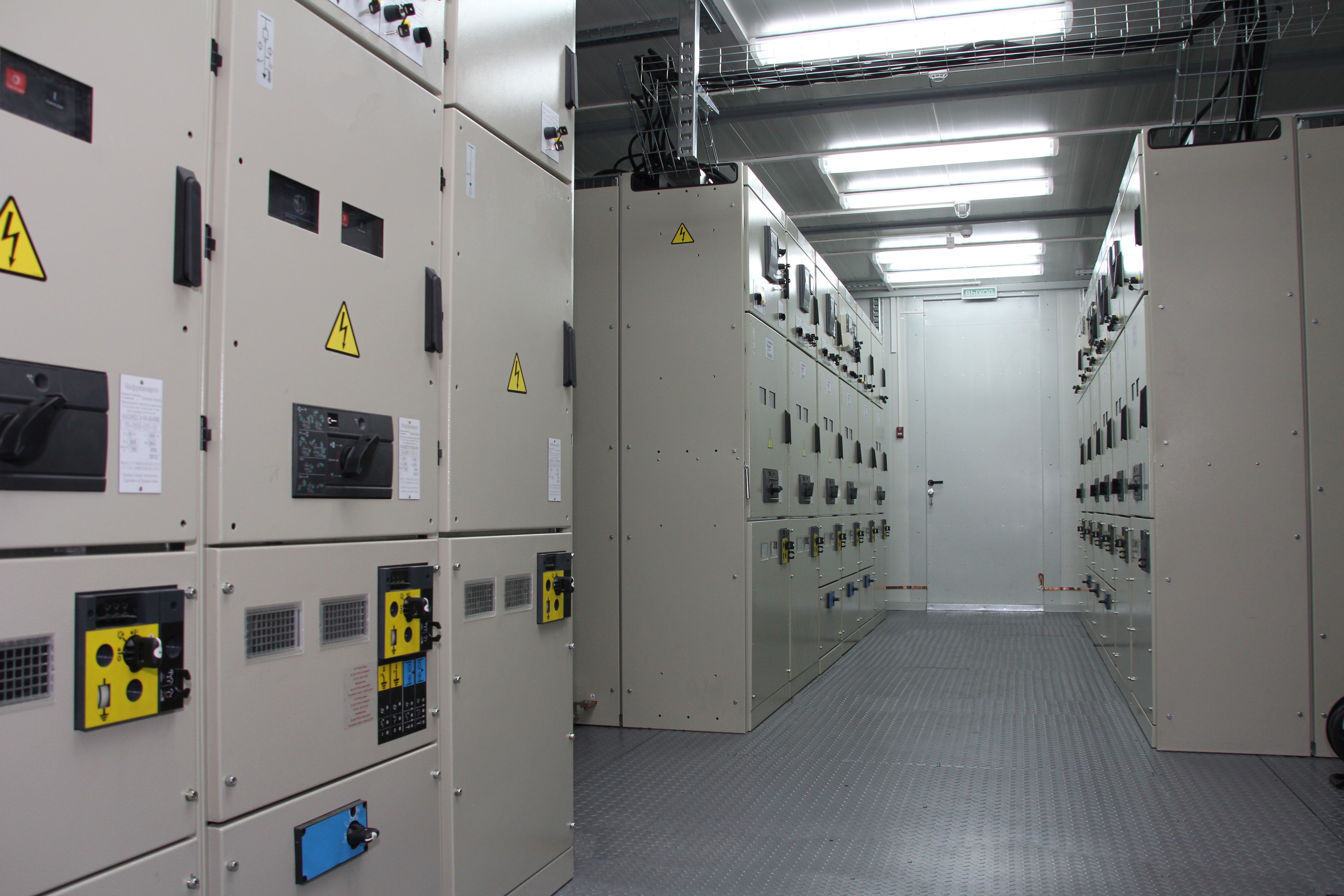

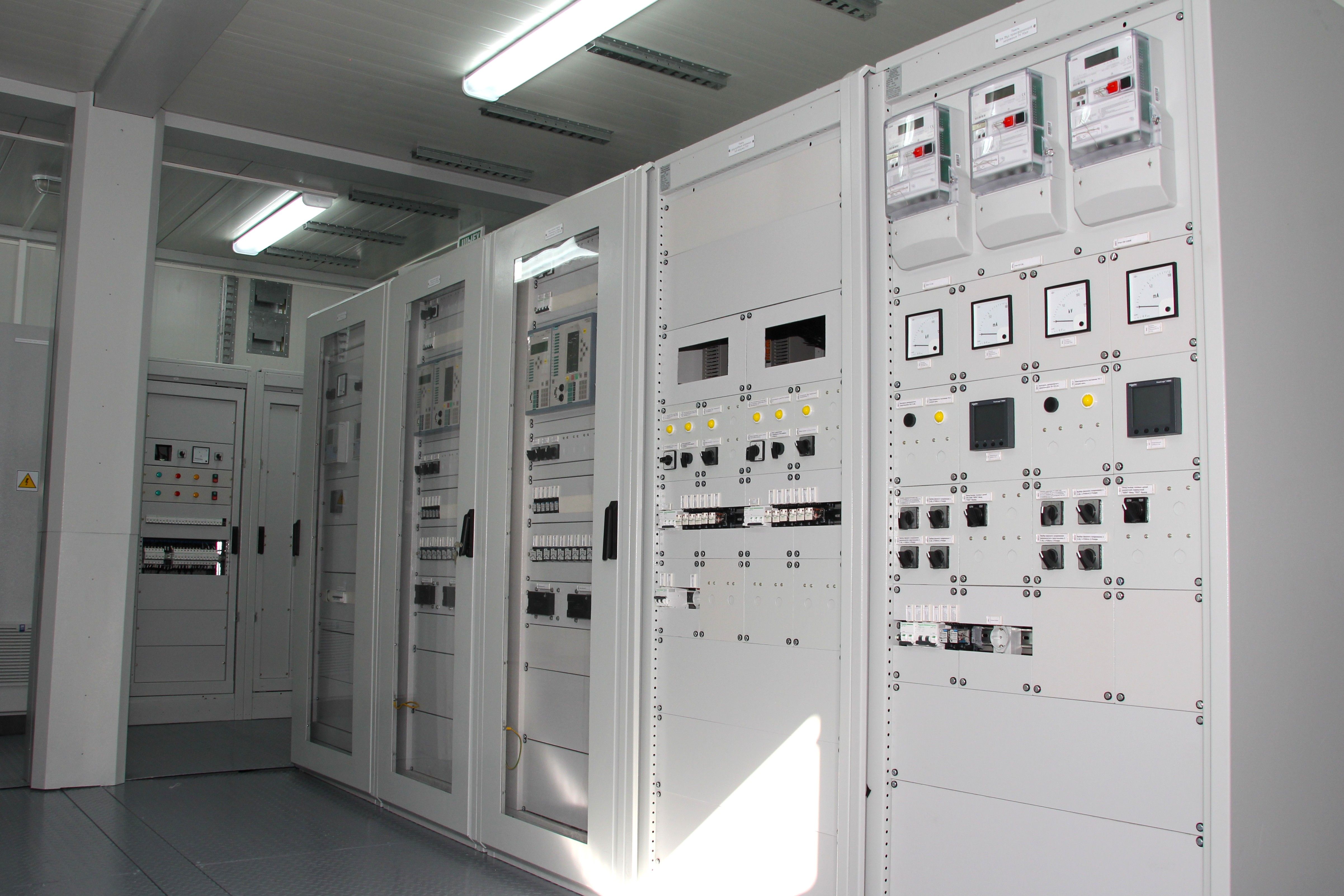

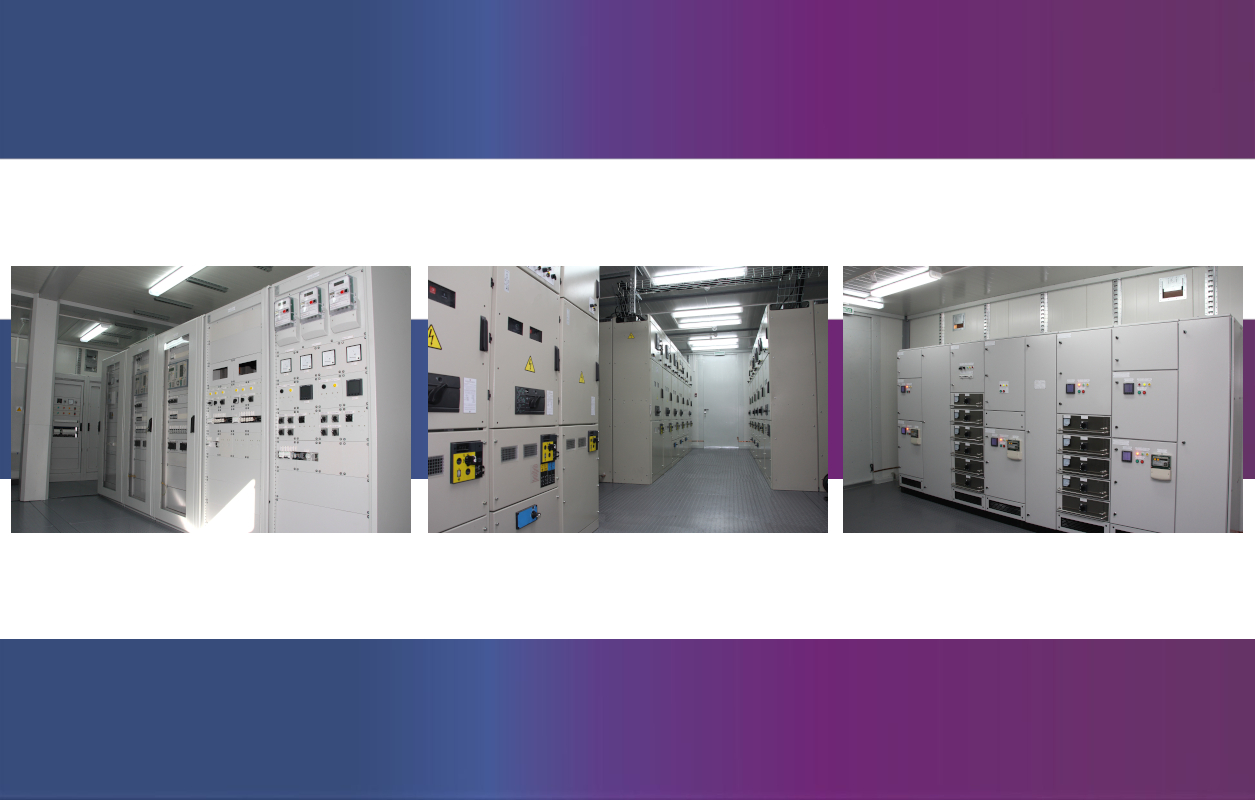

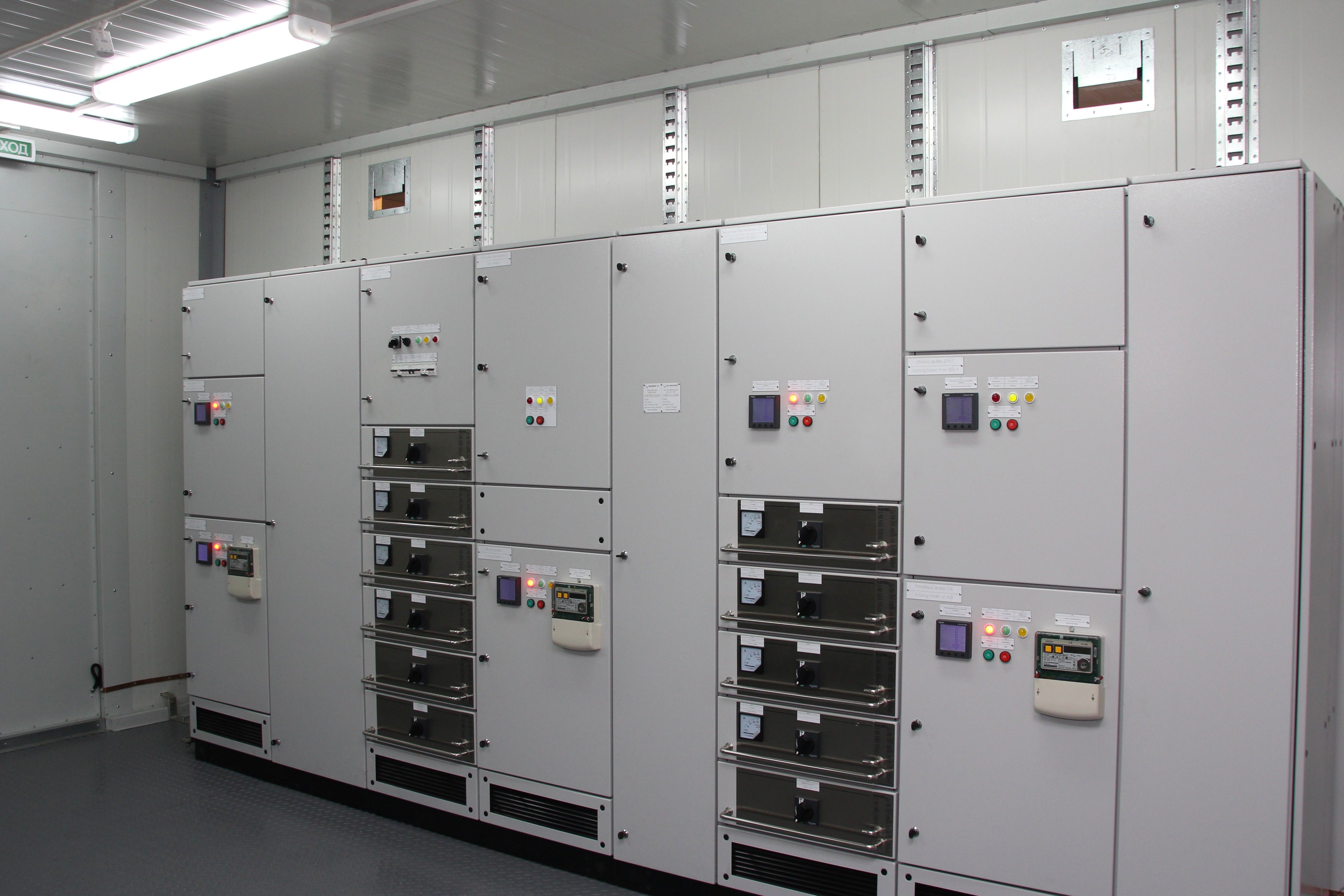

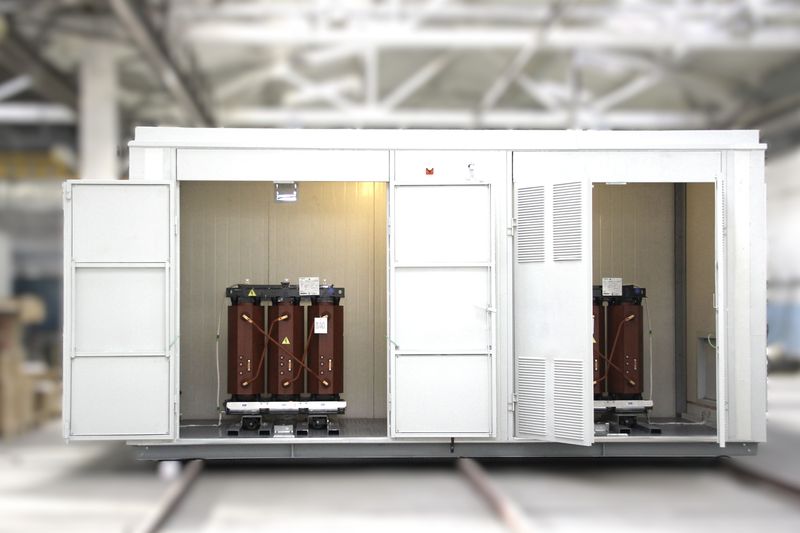

Варианты компоновки электротехнического оборудования внутри блочно-модульного здания
Изготавливаемые модульные здания отвечают всем современным требованиям качества и безопасности. Мы осуществляем строительство быстровозводимых модульных зданий "под ключ", что позволяет в сжатые сроки на любом удаленном объекте, возвести строения промышленного назначения, по характеристикам ничем не уступающие капитальным сооружениям. Блочно-модульное здание представляет собой здание, смонтированное из типовых модулей полной заводской готовности.
Все здания комплектуются оборудованием собственных нужд:
- микроклимата,
- освещения;
- охранно-пожарной сигнализации.
В соответствии с проектными требованиями, обеспечивающим автономный непрерывный режим функционирования без присутствия обслуживающего персонала. Питание внутреннего и наружного освещения, система отопления, система кондиционирования, вентиляция осуществляется от шкафа обогрева и освещения (ШОО).

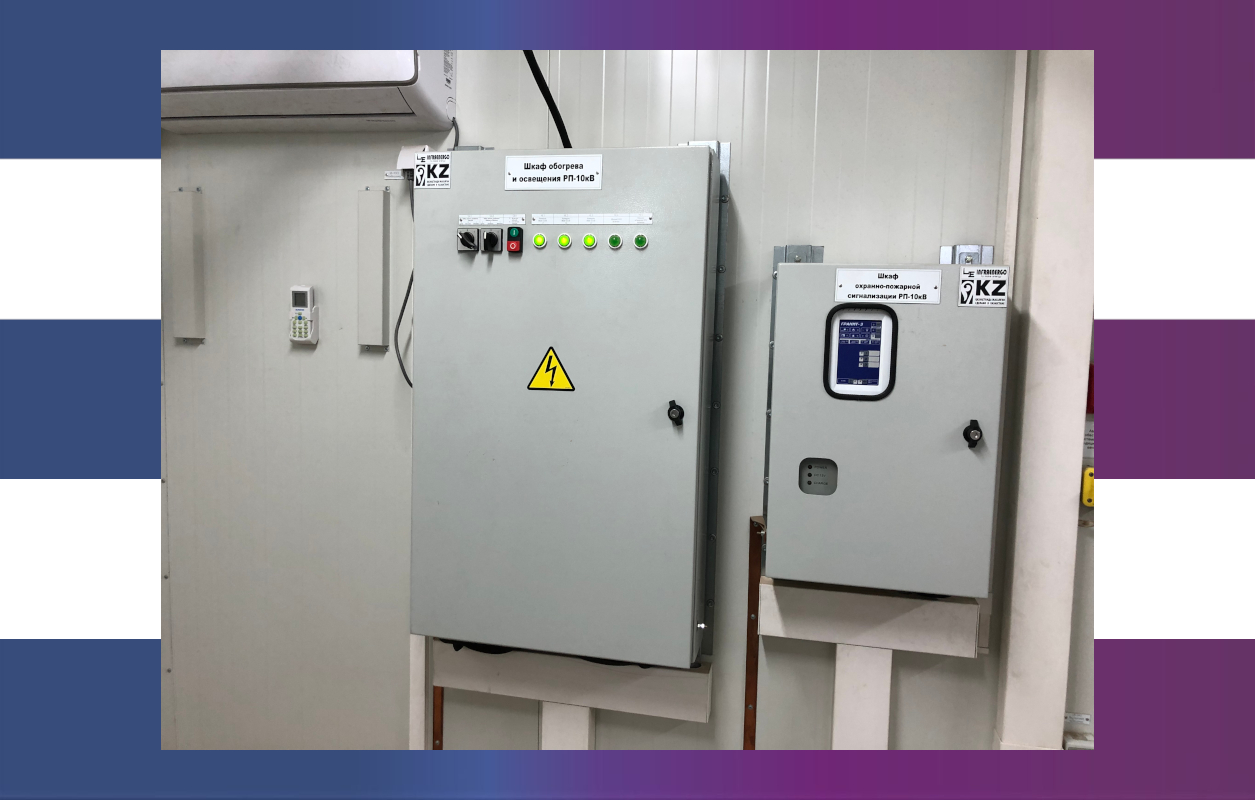

Шкафы обогрева и освещения, охранно-пожарной сигнализации
Преимущества использования блочно-модульного здания:
- функциональность;
- строгое следование техническим требованиям;
- возведение зданий любой площади и конфигурации;
- строительство в любых географическо-климатических условиях;
- оперативность строительства, обусловленная быстротой монтажа и высокой заводской готовностью используемых конструкций;
- мобильность – легко демонтируются и устанавливаются на новое место;
- универсальность – изготавливаются в любом исполнении и для различных целей;
- безопасность – отвечают всем пожарным и санитарным требованиям;
- комфорт – блочно-модульные здания имеют систему отопления, системой кондиционирования, принудительной вентиляцией, охранно-пожарной сигнализацией, окнами, освещение (основное, дежурное, аварийное) сантехнику и электрооборудование, что помотает работать эффективно даже в самых суровых климатических условиях;
- высокая энергоэффективность;
- при возведении модульного здания не требуется капитальный фундамент, фундаменты разрабатывает проектная организация в зависимости от данных инженерно-геологических изысканий по требованиям СНиП РК 5.01-01-2002 «Основания зданий и сооружений» и СНиП РК 5.01-03-2002 "Свайные фундаменты";
- широкие возможности архитектурных и планировочных решений;
- возможность создавать модульные здания, стыкуя их по горизонтали;
- блочно-модульное здание не нуждаются в дополнительной отделке;
- монтаж и установка блочно-модульное зданиене требует больших затрат по времени и монтажному персоналу;
- блочно-модульные здания применяются для монтажа в них различного электротехнического оборудования.

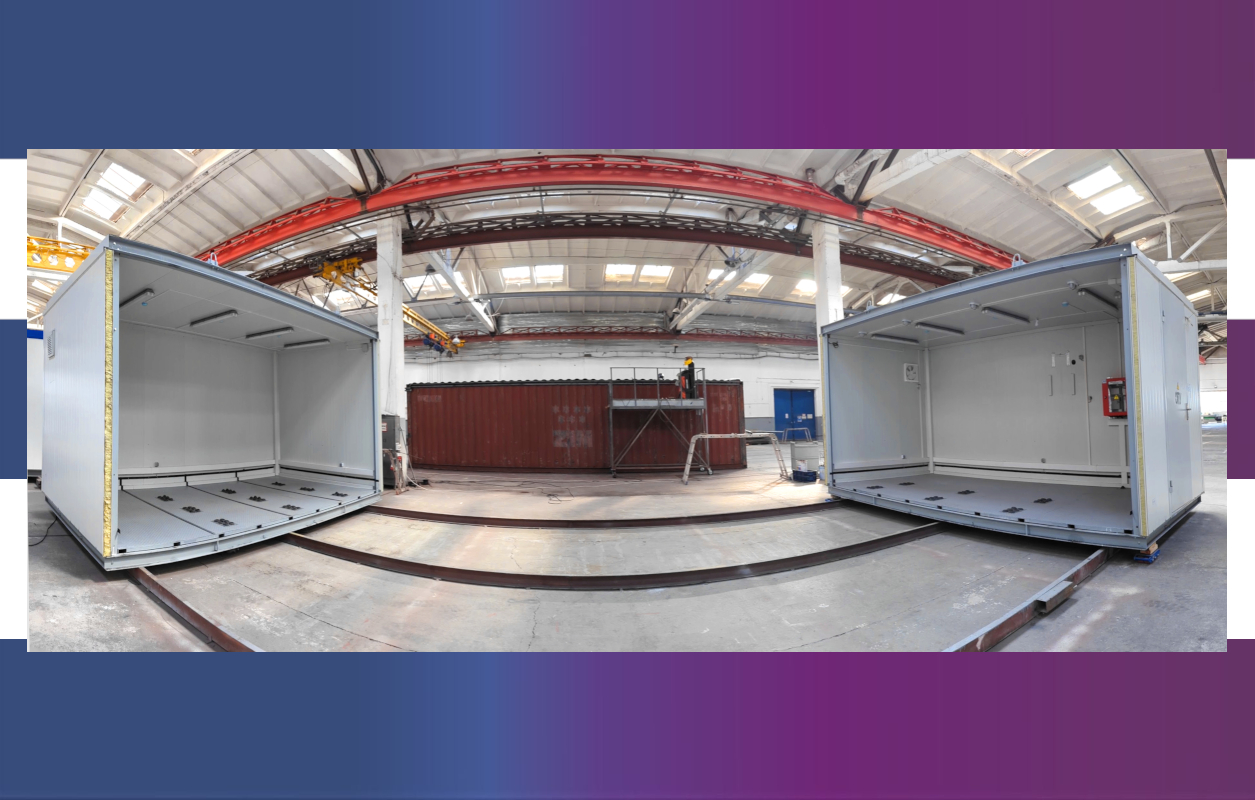

Расстыкованный модуль БМЗ
Технические характеристики:
Габаритные размеры, мм*
- Высота (внутри / снаружи): 2800 / 3150мм;
- Длинна (внутри / рама /снаружи): 2800 / 3150мм; 2300 / 2400 / 2500мм; 3500 / 3600 / 3700мм; 4700 / 4800 / 4900мм; 5900 / 6000 / 6100мм.
- Ширина (внутри / рама / снаружи): 2300 / 2400 / 2500мм.
Характеристики стен и перекрытий:
- Стены наружные: Трехслойная сэндвич-панель 100мм;
- Внутренние перегородки: Трехслойная сэндвич-панель 50мм;
- Потолок: Трехслойная сэндвич-панель 150мм;
- Пол: Низ, оцинкованный лист 0,8мм; Утеплитель - минеральная вата 150мм; Верх - рифленый лист 4мм.
Прочее:
- Вид обслуживания: периодический.
Примечание *: габарит снаружи и внутри дан для одиночного модуля со стенами с четырех сторон. При стыковании модулей в здание используется габарит "рама".

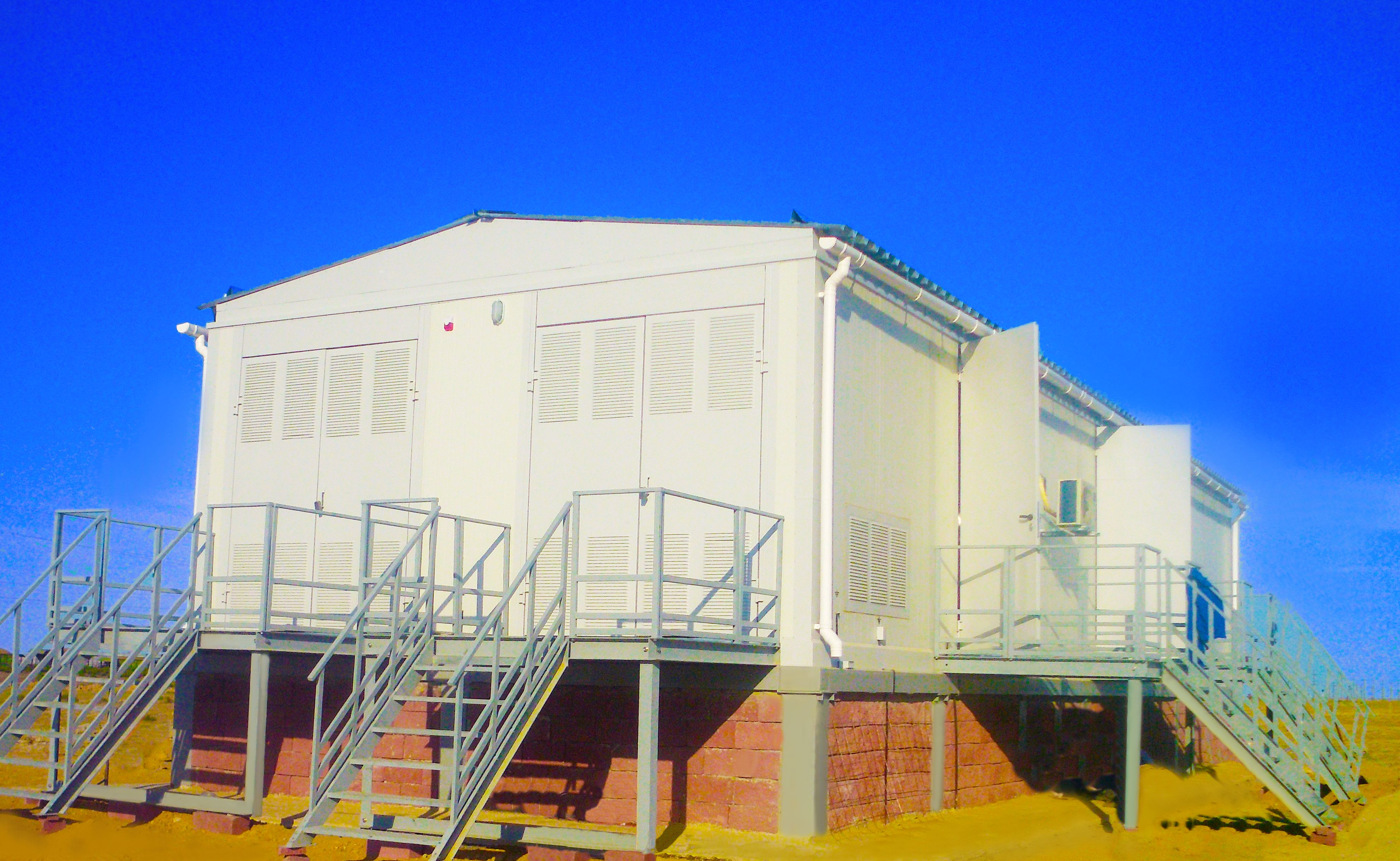

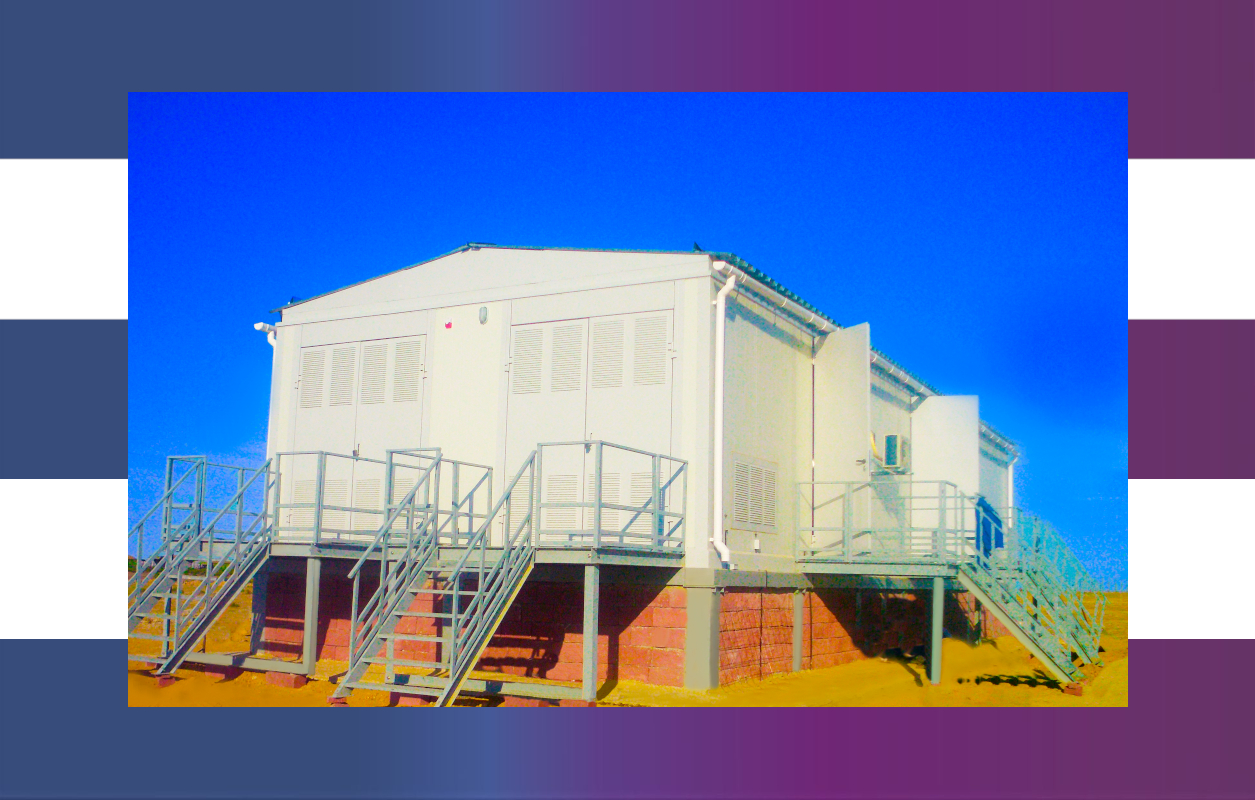

Блочно-модульное здание по проекту: "КТЖ -"Саксаульская"
Конструктивное исполнение
Блочно-модульное здание представляет собой сварную металлоконструкцию из прокатных и гнутых стальных профилей, обшитых трехслойными панелями типа "сэндвич".
Каркас:
- рама основания и потолка: прокатные стальные швеллера Ш14П;
- несущее основание пола: стальные квадратные трубы 100х100х3мм;
- расшивка пола: стальные квадратные трубы 40х40х1,5мм;
- подшивки пола: стальные квадратные трубы 40х40х1,5мм;
- стойки каркаса: прокатный уголок 90х90х7;
- все детали каркаса покрыты антикоррозионным покрытием.

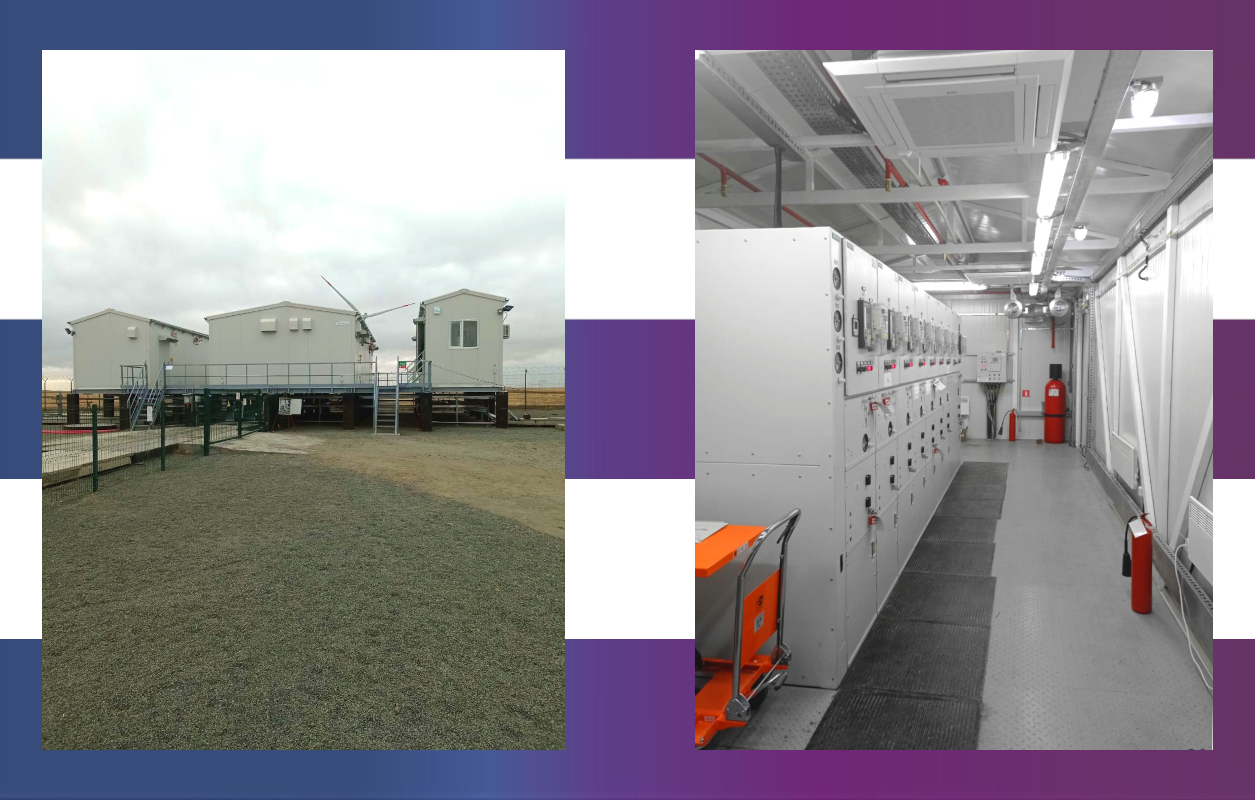

Блочно-модульные здания подстанции по проекту "Бадамша"
Пол трехслойный:
- подшивка: лист, оцинкованный 0,8мм;
- термоизоляционный наполнитель: минеральная вата толщиной 150мм;
- настил: рифленая окрашенная листовая сталь толщиной 4мм.
Стены:
- наружные стены: трехслойная сэндвич панель с минераловатным термоизоляционным наполнителем на основе базальта, толщиной 100мм, обшитая мелко профилированной, оцинкованной и окрашенной листовой сталью толщиной 0,5мм;
- внутренние перегородки: сэндвич панель толщиной 50мм.
Потолок:
- трехслойная сэндвич панель с минераловатным термоизоляционным наполнителем на основе базальта, толщиной 150мм, обшитая мелко профилированной, оцинкованной и окрашенной листовой сталью толщиной 0,5мм.

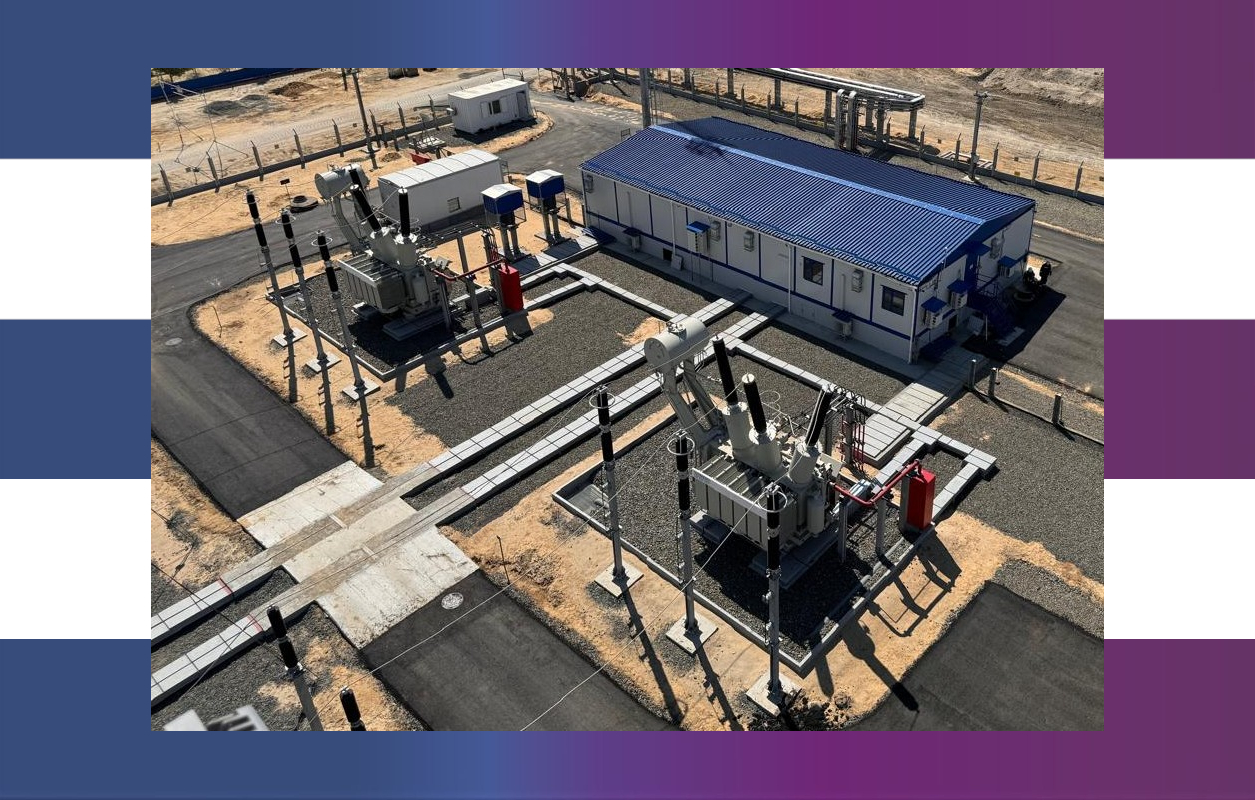

Блочно-модульное здание подстанции 110-35кВ по проекту "Тенгиз"
Кровля:
- кровля проектируется для каждого конкретного проекта модульного здания, и может быть, одно либо двускатной;
- рама кровли: ферменная, легко монтируемая конструкция из стальных прямоугольных труб 40х40х1,5мм;
- покрытие кровли – профилированный лист Н60-845, толщиной 0,8-0,9мм по ГОСТ 24045-94. По заказу покрытие кровли может быть изготовлено из профилированных, окрашенных либо неокрашенных, оцинкованных листов толщиной 0,5-1мм.
Двери и ворота:
- наружные одностворчатые двери – рама из окрашенного порошковой краской стального прямоугольного профиля толщиной 2-3мм. Полотно двери из стали толщиной 1,5мм с минераловатным термоизоляционным наполнителем, толщиной 50мм. Двери оборудованы замками;
- двустворчатые ворота – рама из окрашенного порошковой краской стального прямоугольного профиля толщиной 2-3мм. Полотно ворот из стали толщиной 1,5мм с минераловатным термоизоляционным наполнителем, толщиной 50мм. Ворота оборудованы внутренними запорами;
- внутренние двери – рама из окрашенного порошковой краской стального гнутого профиля толщиной 1,5-2мм. Двери оборудованы защелками.
Окна:
- окна из ПВХ, одностворчатые, с однокамерным стеклопакетом;
- соединение стеновых и потолочных панелей выполняется в замок сэндвич - панелей, с прокладкой бесцветного силикона либо каучукового уплотнителя.
Блочно-модульное здание подстанции 110-35кВ по проекту "Сарань"
Нормальная работа блочно-модульного здания обеспечивается при:
- высоте установки над уровнем моря не более 1000 м;
- температуре окружающего воздуха от минус 40 до +50ºС;
- отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений;
- атмосфере типа II-промышленная, относительной влажности воздуха до 80%;
- при комплектации блочно-модульного здания системами отопления и кондиционирования в автоматическом режиме поддерживается температура внутри здания от +10 до +30 ºС (при наружной температуре от -40 до +50ºС), в зависимости от настроек термостата и температуры наружного воздуха.
Блочно-модульное здание подстанции по проекту "Байкадам"
