Автоматизированная система коммерческого (технического) учёта электроэнергии АСКУЭ, АСТУЭ

АСКУЭ (Автоматизированная система коммерческого учёта электроэнергии) представляет собой комплекс технических решений, направленных на эффективный учет и контроль потребления электрической энергии. Она включает в себя несколько ключевых компонентов:

  • Устройства измерения объема потребляемой электроэнергии — это счетчики, которые фиксируют количество потребленной электроэнергии за определенный период. Эти устройства могут быть однофазными или трехфазными в зависимости от типа потребителя и особенностей электрической сети.

  • Контроль параметров электрических сетей — устройства, которые мониторят состояние электрической сети, например, напряжение, токи, частоту и другие параметры, важные для стабильности работы системы.

  • Модули сбора, обработки и передачи данных — это компоненты, которые обеспечивают сбор измеренных данных, их обработку и передачу в централизованные системы учета и анализа. Такие модули могут работать как по проводным, так и по беспроводным каналам связи, что позволяет интегрировать систему с различными информационными платформами.

АСКУЭ применяется в таких сферах деятельности как:

Производственная промышленность. АСКУЭ в промышленных предприятиях помогает в анализе и оптимизации потребления энергии, выявление потерь и повышения энергоэффективности.
ЖКХ. В коммунальных службах системы АСКУЭ позволяют организовать учёт потребляемых ресурсов на различных объектах, таких как отопительная система, водоснабжение и др.
Добывающая промышленность. Используется для мониторинга электроэнергии, необходимой для работы оборудования (например, для орошения, систем отопления и вентиляции).



Автоматизированная система контроля и учёта энергоресурсов предназначена для:

  • организации автоматизированного учета и контроля выработки, распределения и потребления электроэнергии;
  • сбора и формирования базы данных измерений;
  • обработки, архивации и хранения в течение пяти лет данных измерений;
  • выполнения электротехнических расчетов;
  • отображения измерительной и расчетной информации в виде графиков нагрузки, таблиц и ведомостей на пользовательских местах субъекта оптового рынка электроэнергии (ОРЭ);
  • повышения эффективности управления электрическими режимами распределения и потребления электроэнергии;
  • поддержания единого времени с целью обеспечения синхронности измерений;
  • взаимообмена данными по учету электроэнергии с Системным оператором единой электроэнергетической системы Республики Казахстан (ЕЭС РК) и смежными субъектами ОРЭ.

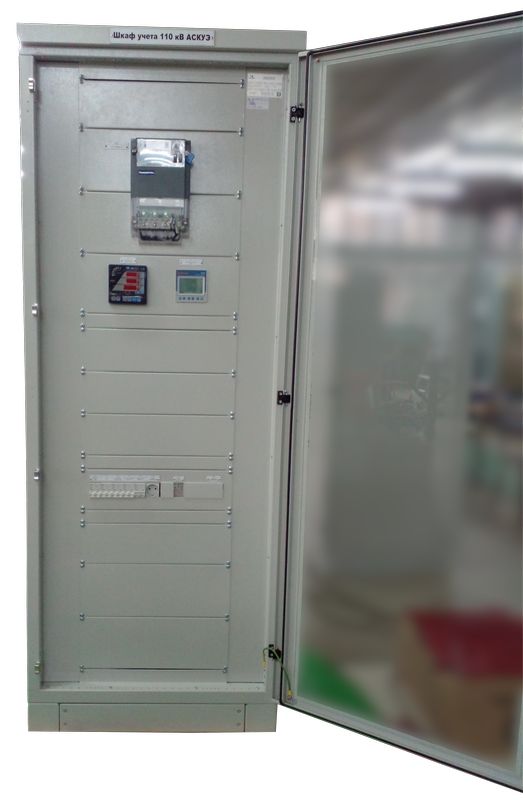

Шкаф АСКУЭ обладает техническими характеристиками, перечисленными ниже:

Характеристики  Значение
Параметры цепи питания:
Род тока (частота) AC, 50Гц
Номинальный ток 16А
Номинальное напряжение 220В
Номинальное напряжение изоляции вспомогательной цепи 500В
Общие характеристики шкафа:
Интерфейс связи Ethernet, RS485, RS232
Степень защиты IP31
Вид внутреннего разделения  1
Тип электрических соединений функциональных блоков FFF

Габаритные размеры устройства:

  • высота 2165 мм;
  • ширина 600 мм;
  • глубина 850 мм.

Описание устройства:

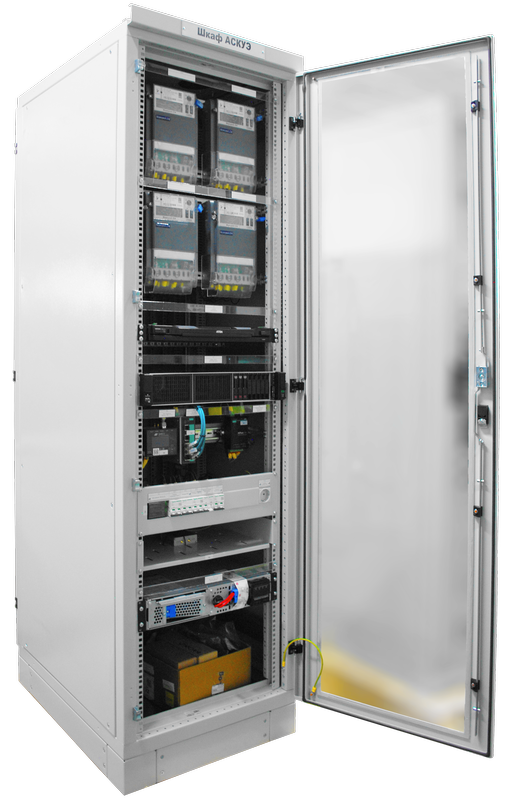

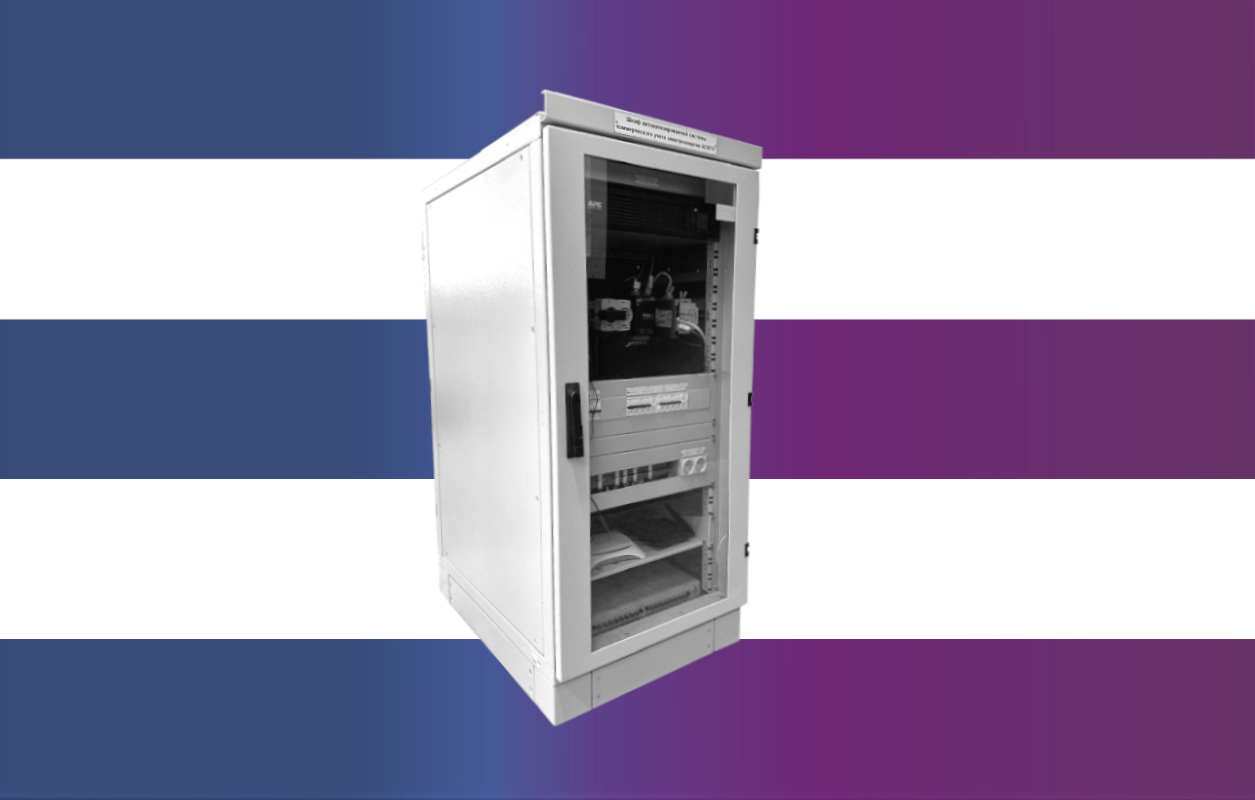

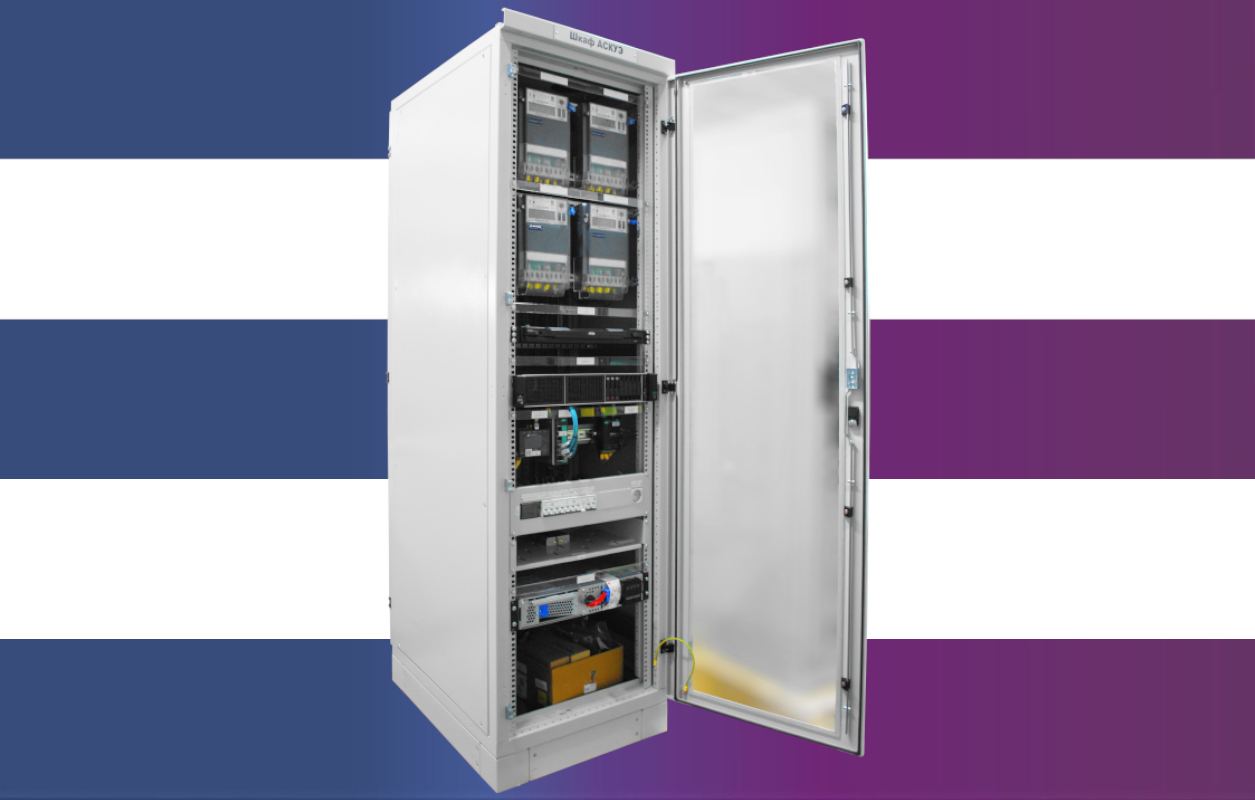

Шкаф представляет собой электронное устройство на основе промышленного сервера HP-DL080-GEN10, консоли управления ATEN CL1000M. Также установлены: GPRS-модем TRB-245, устройство синхронизации времени ЭНКС-2, EDS-308 8-портовый коммутатор 10/100 Мбит/с и приборы учета Меркурий.

Шкаф изготовлен из заземлённого металлического корпуса с прозрачной дверью спереди, выполненной из закалённого стекла в металлической раме и сплошной металлической дверью сзади. Все металлические элементы устройства защищены от коррозии. Все элементы конструкции окрашены эпоксиполиэфирной порошковой краской, Изоляционные материалы не поддерживают горение.

Шкаф выполнен двухстороннего обслуживания. Для удобства подключения внешних кабелей шкаф дополнен цоколем и дополнен шиной заземления.

Устройство полностью удовлетворяет требованиям стандарта ГОСТ Р МЭК 60950-2005 «Безопасность оборудования информационных технологий».
