Описание

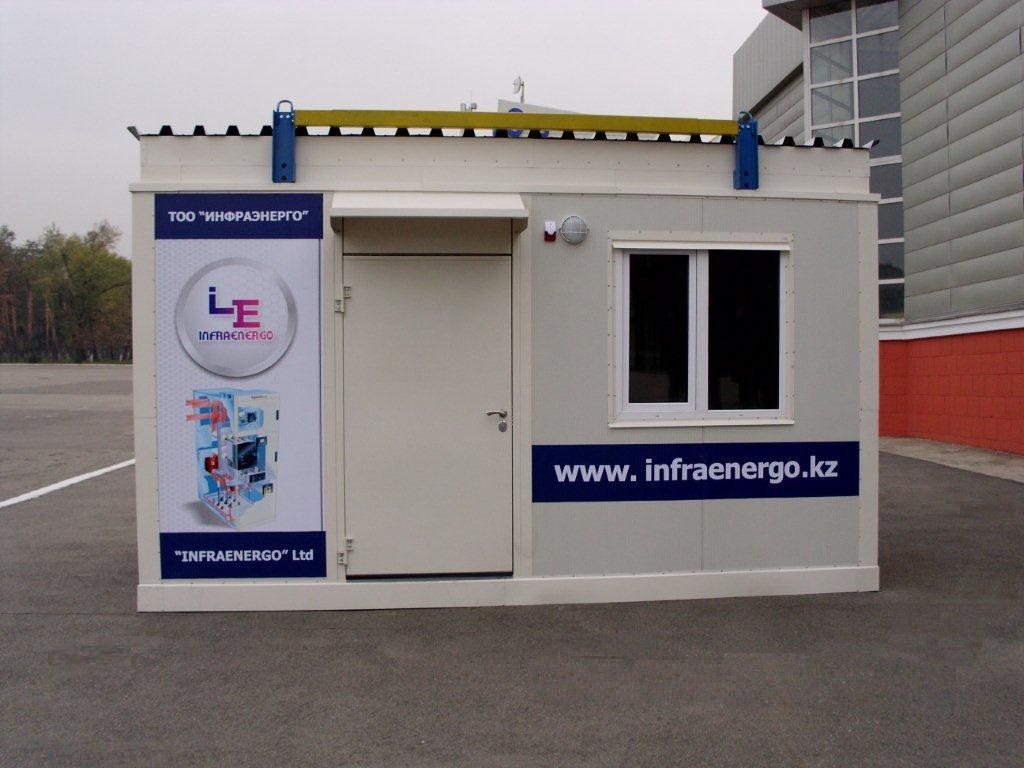

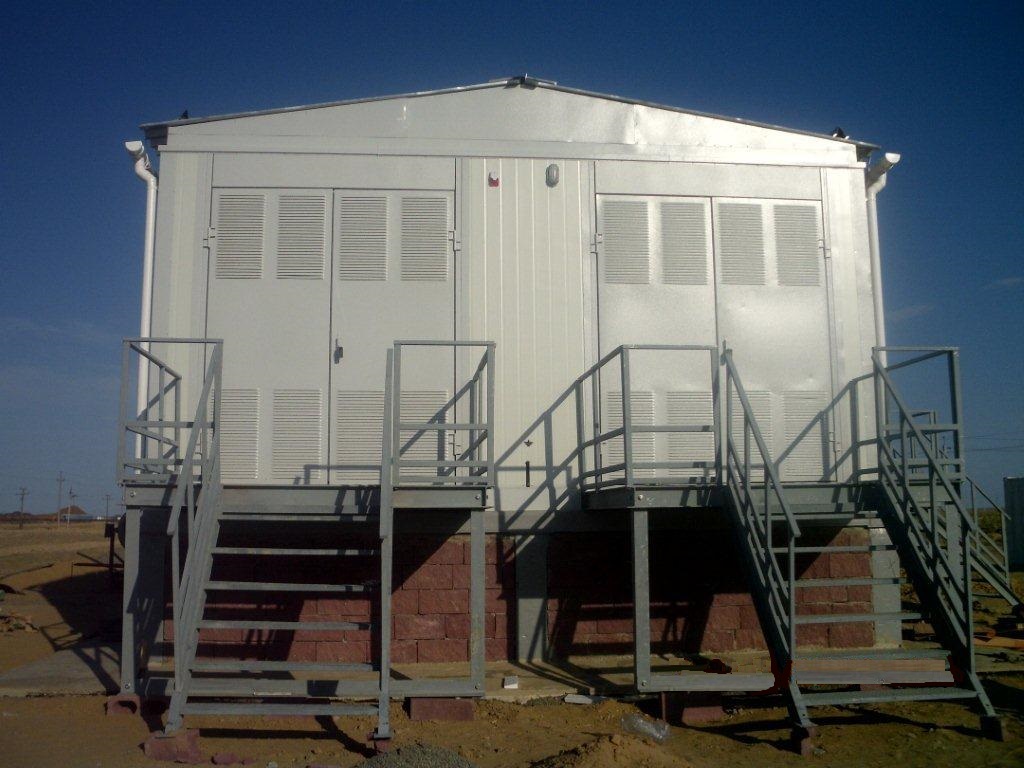

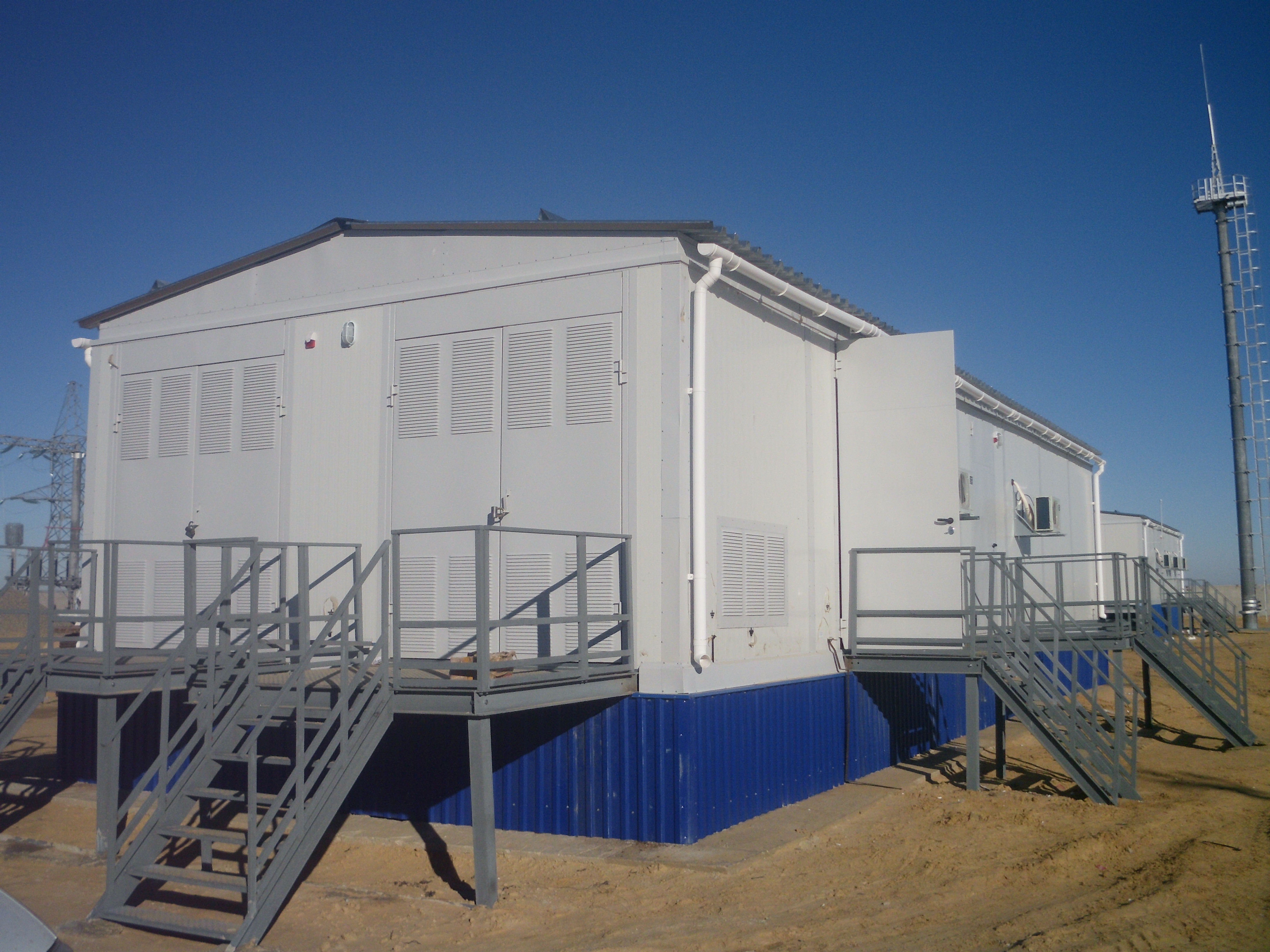

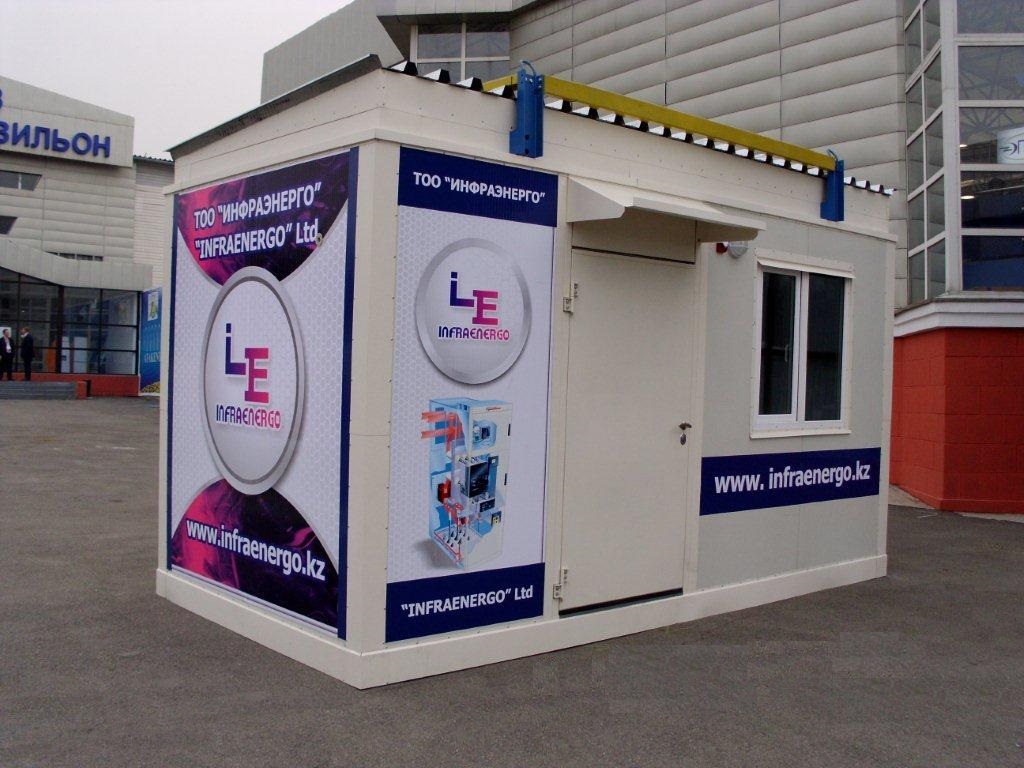

Блочно-модульное здание представляет собой здание, смонтированное из типовых модулей БМЗ полной заводской готовности.
БМЗ - сварная металлоконструкция из прокатных и гнутых стальных профилей, обшитых трехслойными панелями типа "сэндвич"
Каркас:
- рама основания и потолка: прокатные стальные швеллера Ш14П.
- несущее основание пола: гнутый швеллер 100х90 мм из стали толщиной 3 мм.
- для подшивки пола вварены квадратные трубы 40х25х1,5
- стойки каркаса прокатный уголок 90х90х7
Все детали каркаса покрыты антикоррозийным покрытием.
Пол трехслойный.
- подшивка - лист оцинкованный 0,8 мм
- термоизоляционный наполнитель - минеральная вата толщиной 150 мм
- настил - рифленая листовая сталь толщиной 4 мм
Стены:
- наружные стены - трехслойная сэндвич панель с минераловатным термоизоляционным наполнителем на основе базальта, толщиной 100 мм, обшитая мелкопрофилированной, оцинкованной и окрашенной листовой сталью толщиной 0,5 мм
- внутренние перегородки - сэндвич панель толщиной 50 мм.
Потолок:
- трехслойная сэндвич панель с минераловатным термоизоляционным наполнителем на основе базальта, толщиной 150 мм, обшитая мелко профилированной, оцинкованной и окрашенной листовой сталью толщиной 0,5 мм
Кровля:
- кровля проектируется для каждого конкретного проекта модульного здания и может быть одно либо двускатной
- рама кровли - фирменная, легко монтируемая конструкция из прокатных прямоугольных труб, толщиной 1,5-2 мм
- покрытие кровли - профилированный лист Н60-845, толщиной0,8-0,9 мм по ГОСТ 24045-94. По заказу покрытие кровли может быть изготовлено из профилированных, окрашенных либо неокрашенных, оцинкованных листов толщиной 0,5-1 мм
Двери и ворота:
- наружные одностворчатые двери - рама из окрашенного порошковой краской стального прямоугольного профиля толщиной 2-3 м. Полотно двери из стали толщиной 1,5 мм с минераловатным термоизоляционным наполнителем, толщиной 50 мм.
- двустворчатые ворота - рама из окрашенного порошковой краской стального прямоугольного профиля толщиной 2-3 м. Полотно ворот из стали с минераловатным термоизоляционным наполнителем на основе базальта, толщиной 50 мм. Ворота оборудованы внутренними запорами.
- внутренние двери - рама из окрашенного порошковой краской стального гнутого профиля толщиной 1,5-3 м. Полотно двери из стали толщиной 1 мм с минераловатным термоизоляционным наполнителем, толщиной 50 мм.
Окна:
- окна из ПВХ, одностворчатые, с однокамерным стеклопакетом.
Соединение стеновых и потолочных панелей выполняется в замок сэндвич-панелей, с прокладкой бесцветного силикона либо белого каучукового уплотнителя. Стыки между потолком и стенами, между полом и стенами, а также между модулями здания закрываются гнутыми крашенными стальными нащельниками с заполнением полостей минеральной ватой.
По заказу, БМЗ могут быть оснащены обогревом, принудительной вентиляцией, системой кондиционирования, пожарно-охранной сигнализацией, окнами.
Перед отправкой все БМЗ собираются в здание, прокладываются все межблочные связи, проводится комплексное тестирование электрооборудования.
Область применения
БМЗ применяются для монтажа в них различного электротехнического оборудования
Преимущества использования БМЗ
- возможность создавать модульные здания, стыкуя их по горизонтали
- БМЗ не нуждаются в дополнительной отделке
- монтаж и установка БМЗ не требует больших затрат по времени и монтажному персоналу
Нормальная работа БМЗ обеспечивается при:
- высоте установки над уровнем моря не более 1000 м;
- температуре окружающего воздуха от - 40º до + 45º С;
- отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений;
- атмосфере типа II- -промышленная, относительной влажности воздуха до 80%;
- при комплектации БМЗ системами отопления и кондиционирования в автоматическом режиме поддерживается температура внутри здания от +10º до +30º (при наружной температуре от -40º до +45º), в зависимости от настроек термостата и температуры наружного воздуха.
